在光纖通信技術飛速發展的今天，光開關作為全光網絡中的核心器件，承擔著光路切換、路由選擇、光交叉連接等關鍵功能，其性能直接影響通信網絡的穩定性、傳輸效率和擴容能力。隨著5G基站部署、數據中心集群化、工業互聯網升級等需求的爆發，市場對光開關的規模化應用、低損耗傳輸、精準控制等要求日益嚴苛。廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）深耕光通信領域多年，基于自主研發的無阻塞交換矩陣技術，推出新一代MEMS光開關產品，徹底解決傳統光開關控制復雜、規模化應用難等痛點，為全光網絡建設提供高效可靠的核心支撐。

一、光開關行業發展背景與技術痛點

1.光纖通信的核心地位與光開關需求升級

進入數字通信時代，光纖憑借遠超銅線的信息容量、低衰減、抗干擾等優勢，成為全球通信網絡的主流傳輸媒介。從骨干網、城域網到接入網，從數據中心內部互聯到跨區域長途傳輸，光纖通信技術已滲透到通信領域的各個場景。光開關作為光網絡中的“光路調度中樞”，能夠?qū)崿F(xiàn)光信號的快速切換與靈活分配，是全光層路由選擇、波長選擇、光交叉連接（OXC）等功能的核心實現器件，廣泛應用于通信網絡維護、光纖傳感系統、激光加工設備、航空航天通信等領域。

隨著通信網絡向“全光化、高速化、智能化”轉型，市場對光開關的性能要求持續升級：一方面，數據中心、骨干網等場景需要大規模端口（N≥32）的光開關產品，實現多光路的并行切換；另一方面，工業控制、醫療設備等場景對光開關的插入損耗、響應速度、可靠性、功耗提出了更嚴苛的要求。傳統光開關技術已難以滿足新時代的應用需求，技術革新成為行業發展的必然趨勢。

2.傳統光開關技術的局限性

目前市場上的光開關主要分為機械式光開關和波導光開關兩大類，其中基于微機械系統（MEMS）的光開關因插入損耗低、功耗低、與波長和調制方式無關、壽命長等優勢，成為大規模應用的主流選擇。

但傳統大規模N×N MEMS光開關采用3D模擬光開關結構，存在顯著技術痛點：

1.      控制難度大：傳統3D MEMS光開關需要2N個微鏡，整體狀態數高達N3個。當N=32時，微鏡狀態數達到32768個；當N=128時，狀態數更是突破200萬個，對微鏡的精準控制提出極高要求，生產調試難度極大。

2.      規模化應用受限：過多的微鏡狀態導致產品一致性差、故障率高，難以實現大規模量產，無法滿足數據中心、骨干網等場景的規模化部署需求。

3.      穩定性不足：模擬控制方式對環境溫度、振動等因素敏感，長期運行過程中容易出現光路偏移，影響通信質量。

這些痛點嚴重制約了MEMS光開關的行業應用邊界，亟需一種結構更簡潔、控制更簡單、可靠性更高的新一代光開關技術。

二、新一代無阻塞MEMS光開關技術突破

廣西科毅光通信基于多年光通信器件研發經驗，自主創新推出無阻塞交換矩陣型MEMS光開關，通過核心結構優化與數字控制技術革新，徹底解決傳統光開關的技術痛點，實現“易控制、高可靠、可規模化”的產品優勢。

1.核心技術架構：N×N 無阻塞交換矩陣

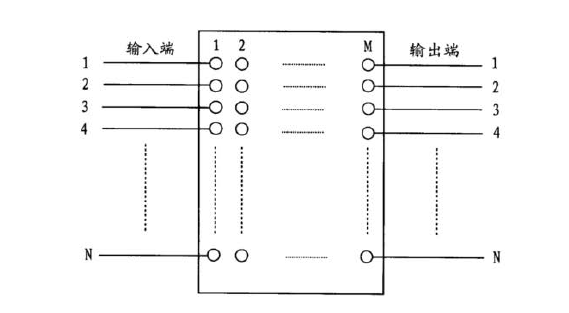

新一代光開關的核心是N×N無阻塞交換矩陣，該矩陣由N×M個節點組成（N為矩陣行數，M為列數，均為正整數），每個節點集成四個數字光開關單元，可實現二進二出的光路交換功能。無阻塞交換矩陣的核心特點的是：不同輸入端的光信號在交換過程中不會爭搶公共資源，確保光路切換的流暢性和穩定性。

矩陣的第一列節點為N個輸入端，連接N個輸入光纖；第M列節點為N個輸出端，連接N個輸出光纖。其中M的取值為log?(N)+1，例如當N=16時，M=5，交換矩陣僅需16×5=80個節點，相比傳統3D MEMS光開關的結構復雜度大幅降低。

2.數字光開關單元：雙狀態控制，簡化操作

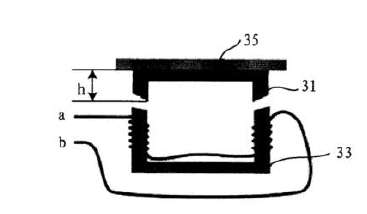

每個節點中的四個數字光開關單元是光路切換的核心執行部件，采用MEMS鏡面裝置、永磁鐵和電磁鐵組成的一體化結構，每個單元僅具備兩種工作狀態，通過數字信號即可實現精準控制。

數字光開關單元的工作原理的是：

4.      鏡面裝置固定于永磁鐵上方，電磁鐵設置于永磁鐵下方，通過永磁鐵與電磁鐵的磁力相互作用，驅動鏡面裝置偏轉設定角度，實現光信號的反射與光路切換。

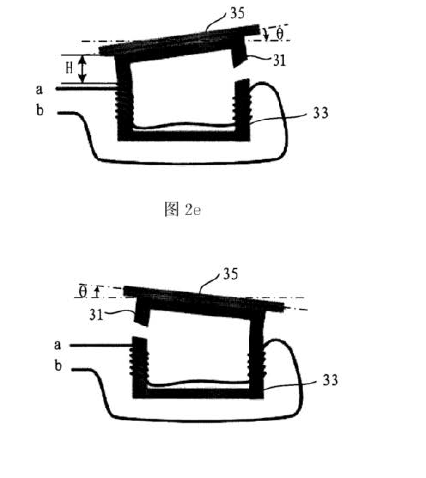

5.      對電磁鐵施加正電壓時，永磁鐵S極與電磁鐵a端相吸，鏡面裝置向S極一側偏轉角度θ；施加負電壓時，永磁鐵N極與電磁鐵b端相吸，鏡面裝置向N極一側偏轉角度θ。

6.      角度θ的大小可通過電壓值精準控制，且支持鎖定功能：當永磁鐵與電磁鐵接觸時，撤銷電壓后仍可保持偏轉狀態，實現閂鎖功能，降低功耗的同時提升穩定性。

四個數字光開關單元的協同工作實現了節點的二進二出功能，具體分為兩種狀態：

7.      狀態“0”：第一數字光開關單元將光信號反射至第三單元，第二單元反射至第四單元，實現“輸入A→輸出A、輸入B→輸出B”的直通光路。

8.      狀態“1”：第一數字光開關單元將光信號反射至第四單元，第二單元反射至第三單元，實現“輸入A→輸出B、輸入B→輸出A”的交叉光路。

這種雙狀態設計的優勢十分顯著：以16×16光開關為例，傳統產品需要控制的微鏡狀態數為163=4096個，而科毅新一代光開關僅需控制16×5×4×2=640個狀態，控制復雜度降低84%，生產調試效率大幅提升，同時數字控制方式抗干擾能力更強，產品一致性更高。

3.雙層芯片布局：優化光路傳輸，降低損耗

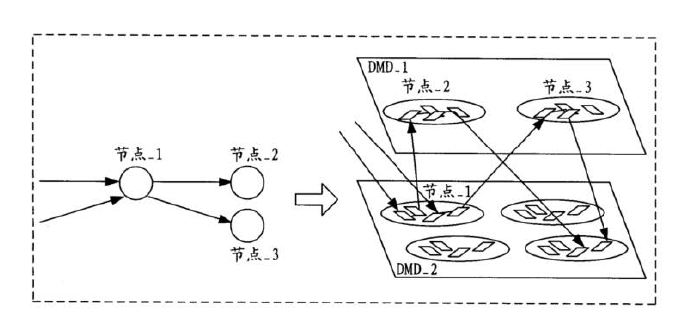

為進一步優化光路傳輸效率，減少插入損耗，新一代光開關采用雙層數字微透鏡裝置（DMD）芯片布局：無阻塞交換矩陣的奇數列節點排列在一層DMD芯片上，偶數列節點排列在另一層DMD芯片上，形成相鄰列分屬不同芯片的立體結構。

這種布局的核心優勢的是：光信號在不同芯片層之間的傳輸路徑更短、更直接，有效減少光信號的折射與散射損耗；同時，雙層結構避免了同層節點之間的光路干擾，提升了光路切換的精準度。實際測試數據顯示，該結構的插入損耗≤0.5dB，遠優于行業平均水平（≤1.0dB）。

4.關鍵性能參數對比

三、光開關實現方法與工作流程

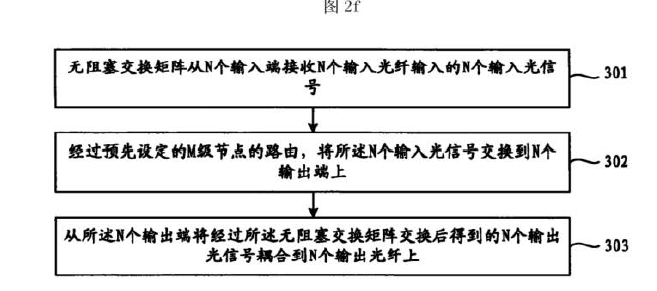

科毅新一代無阻塞MEMS光開關的工作流程簡潔高效，通過三個核心步驟實現光信號的精準切換，全程無需復雜的模擬控制，適合大規模自動化部署。

光開關的實現方法的示意圖

1.光信號接收

無阻塞交換矩陣通過N個輸入端，接收來自N個輸入光纖的N路輸入光信號。輸入光纖與輸入端采用高精度耦合技術，確保光信號高效進入交換矩陣，減少耦合損耗。

2.光路路由與交換

根據預設的路由方案，光信號依次經過M級節點的光路交換。每級節點通過數字光開關單元的狀態控制，將光信號導向目標路徑。例如，輸入端1到輸出端16的光路，依次經過第1行第1列、第9行第2列、第13行第3列、第15行第4列、第16行第5列節點，全程通過數字信號控制各節點狀態，實現光路的精準導向。

3.光信號輸出

經過M級節點交換后的N路輸出光信號，通過N個輸出端耦合到N個輸出光纖，完成整個光路切換過程。輸出端采用低反射設計，避免光信號反射對輸入端造成干擾，確保傳輸穩定性。

這種“接收-交換-輸出”的標準化流程，使得光開關的部署與調試極為便捷。用戶可通過上位機軟件預設路由方案，無需專業技術人員現場調試，大幅降低運維成本。

四、科毅光開關的行業應用場景

憑借“易控制、低損耗、高可靠、可規模化”的核心優勢，科毅新一代無阻塞MEMS光開關已廣泛應用于多個關鍵領域，為行業客戶提供定制化的光路切換解決方案。

1.數據中心光互聯

隨著數據中心算力密度的提升，服務器、存儲設備之間的光互聯需求日益增長。科毅16×16、32×32、64×64等系列光開關，可實現數據中心內部光路的靈活調度，支持服務器集群的動態擴容與故障冗余切換。其低功耗（≤1W）、高壽命（≥10?次切換）的特點，完美適配數據中心7×24小時不間斷運行的需求。

2.骨干網與城域網光交叉連接（OXC）

在骨干網和城域網中，光交叉連接設備是實現全光網絡調度的核心。科毅無阻塞光開關可作為OXC設備的核心部件，支持多波長光信號的無阻塞交換，滿足骨干網大容量、高帶寬的傳輸需求。其插入損耗低（≤0.5dB）、抗干擾能力強的優勢，確保了長距離傳輸?shù)姆€(wěn)定性。

3.光纖傳感系統

在石油勘探、電力巡檢、安防監控等光纖傳感場景中，光開關用于切換不同傳感光纖的探測路徑。科毅光開關的快速響應（≤1ms）和精準控制特性，可實現多路徑的快速輪詢探測，提升傳感系統的檢測效率與靈敏度。

4.激光加工與醫療設備

激光切割、激光焊接等工業加工設備，以及激光治療等醫療設備中，需要通過光開關實現激光光路的切換與聚焦。科毅光開關的高可靠性和精準角度控制，可確保激光能量的穩定傳輸，提升加工精度與治療效果。

5.航空航天通信

航空航天通信對設備的抗惡劣環境能力要求極高。科毅光開關的工作溫度范圍覆蓋-40℃~85℃，可耐受振動、沖擊等極端環境，適用于衛星通信、機載通信等場景，為航天通信提供穩定的光路切換保障。

五、科毅光通信：光開關領域的技術引領者

廣西科毅光通信科技有限公司是一家專注于光通信器件研發、生產、銷售的高新技術企業，核心團隊擁有10年以上光開關技術研發經驗，依托自主創新的無阻塞交換矩陣技術，打造了全系列MEMS光開關產品，涵蓋4×4、8×8、16×16、32×32、64×64等多種端口規格，可滿足不同行業客戶的定制化需求。

1.核心技術優勢

9.      自主知識產權：無阻塞交換矩陣技術已獲得多項國家發明專利，核心結構與控制方法具有完全自主知識產權。

10.    規模化生產能力：采用自動化生產流水線，實現數字光開關單元的批量制造，產品一致性高，產能充足。

11.    嚴苛質量管控：所有產品經過高低溫測試、振動測試、壽命測試等多輪嚴苛檢測，確保產品在極端環境下穩定運行。

2.完善的服務體系

12.    定制化研發：根據客戶的端口數量、傳輸速率、工作環境等需求，提供個性化的光開關解決方案。

13.    技術支持：專業技術團隊提供從產品選型、方案設計、現場調試到后期維護的全流程技術支持。

14.    快速交付：標準化產品現貨供應，定制化產品交付周期短，滿足客戶緊急項目需求。

作為光通信行業的深耕者，科毅光通信始終以“技術創新驅動行業發展”為使命，持續投入研發資源，優化光開關產品性能，拓展應用場景，為全球客戶提供更高效、更可靠的光通信器件解決方案。

六、光開關選型指南與行業趨勢

1.光開關選型核心指標

企業在選擇光開關產品時，應重點關注以下核心指標，確保產品與應用場景精準匹配：

15.    端口規格：根據實際光路數量選擇合適的N×N端口配置，常見規格有4×4、8×8、16×16、32×32等。

16.    插入損耗：損耗越低，光信號傳輸效率越高，骨干網、長距離傳輸場景建議選擇插入損耗≤0.5dB的產品。

17.    響應速度：需要快速切換光路的場景（如光纖傳感、工業控制），應選擇響應速度≤1ms的產品。

18.    工作環境：工業場景、戶外場景需選擇寬溫范圍（-40℃~85℃）、抗振動的產品。

19.    可靠性：優先選擇使用壽命≥10?次切換的產品，降低后期維護成本。

2.光開關行業發展趨勢

未來，隨著5G-A、6G、算力網絡等技術的發展，光開關行業將呈現三大發展趨勢：

20.    規模化：端口數量向128×128、256×256甚至更高規格演進，滿足超大規模數據中心、骨干網的需求。

21.    智能化：集成AI算法，實現光路的自適應調度與故障自動修復，提升網絡運維效率。

22.    小型化：產品體積進一步縮小，功耗降低，適配邊緣計算、便攜設備等場景的應用需求。

科毅光通信已布局下一代光開關技術研發，聚焦規模化、智能化、小型化方向，持續推出更具競爭力的產品，助力全球光通信行業高質量發展。

科毅光通信新一代無阻塞MEMS光開關，通過核心結構創新、數字控制技術革新，徹底解決了傳統光開關控制復雜、規模化應用難等痛點，以低損耗、高可靠、易控制的產品優勢，廣泛應用于數據中心、骨干網、光纖傳感、工業加工等多個領域。未來，科毅光通信將持續深耕光通信技術研發，以更優質的產品和服務，為全球客戶創造更大價值。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
