在光纖通信網絡飛速發展的今天，光信號的耦合、分支與分配已成為支撐城域網、接入網高效運行的關鍵環節。無論是存儲局域網（SAN）、視頻點播（VOD），還是高清晰電視（HDTV）、智能家庭、遠程會議等帶寬密集型應用，都離不開光分路器這一核心無源器件的技術支撐。作為光通信系統的“信號分配中樞”，光分路器與光開關等器件協同工作，共同破解了現代通信的帶寬危機，為網絡高效傳輸提供了穩定保障。

廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）深耕光通信器件領域多年，專注于光分路器、光開關等產品的研發、生產與銷售。憑借自主核心技術與嚴苛的質量管控，公司產品廣泛適配PON網絡、CWDM網絡等主流應用場景，為全球客戶提供高穩定性、高性價比的光通信解決方案。本文將從分光原理、技術指標、產品類型、測試技術、封裝工藝等維度，全面解析光分路器的核心知識，助力行業伙伴深入了解這一關鍵器件的技術精髓與應用價值。

一、光分路器的定義與核心作用

光分路器又稱分光器，是光纖鏈路中最重要的無源器件之一，通過多輸入端與多輸出端的結構設計，實現光信號的分支分配或多路信號的合路功能，常用MXN表示（M為輸入端數量，N為輸出端數量）。在光纖CATV系統、PON網絡等場景中，1X2、1X3及由其組合而成的1X N光分路器應用最為廣泛。

作為光通信網絡的“信號分流關鍵器件”，光分路器的核心作用體現在三個方面：一是實現光信號的均勻分配，將一路輸入光信號按預設比例分配至多個輸出端口，滿足多用戶或多節點的信號需求；二是支持多路信號合路，反向應用時可將多路光信號匯接為一路，提升傳輸效率；三是與光開關等器件配合，構建靈活可配置的光網絡拓?fù)洌m配動態帶寬調整、故障冗余備份等復雜應用需求。

廣西科毅光通信生產的光分路器，涵蓋1X2至1X64等全系列規格，兼容0波段至U波段的全光通信波段，可根據客戶需求定制分光比、封裝形式等參數，適配不同場景的工程部署要求。

二、光分路器的分光原理與類型對比

光分路器按工作原理主要分為熔融拉錐型和平面波導型（PLC型）兩種，兩者雖分光機制類似，但在結構設計、生產工藝與應用場景上存在顯著差異。

2.1 熔融拉錐型光分路器

熔融拉錐型光分路器通過將兩根或多根去除涂覆層的光纖緊密靠攏，在高溫加熱下熔融并向兩側拉伸，最終在加熱區形成雙錐體特殊波導結構。通過精準控制光纖扭轉角度與拉伸長度，可實現不同的分光比例，最后將拉錐區用固化膠固定在石英基片上并封裝于不銹銅管內，完成器件制作。

該類型光分路器的核心優勢在于制作方法簡單、生產成本較低，且容易與外部光纖形成一體化連接，具備良好的機械振動抗性與溫度穩定性。但受生產工藝限制，其存在兩個關鍵短板：一是固化膠與石英基片、不銹鋼管的熱膨脹系數不一致，在環境溫度劇烈變化時（尤其野外部署場景），易因熱脹冷縮差異導致器件損壞，這也是其故障損耗的主要原因；二是多路數產品需通過多個二分路器組合實現，結構相對復雜，體積較大。

2.2 PLC型光分路器

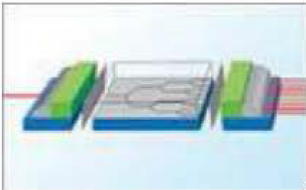

PLC型光分路器屬于微光學元件型產品，采用半導體工藝（光刻、腐蝕、顯影等）在介質或半導體基板上制作光波導陣列，將分路功能集成于單塊芯片，再通過耦合對準技術將芯片與輸入、輸出端的多通道光纖陣列連接并封裝而成。

與熔融拉錐型相比，PLC型光分路器具備五大核心優勢：

1.      損耗對光波長不敏感，可滿足1260nm-1630nm全波段傳輸需求，適配不同波長信號的混合傳輸場景；

2.      分光均勻性極佳，能將光信號精準均勻分配至各輸出端口，保障多用戶終端的信號質量一致性；

3.      結構緊湊、體積小巧，可直接安裝于各類交接箱內，無需額外預留大面積安裝空間，適配高密度部署場景；

4.      單器件分路通道多，最高可實現64路以上分路，分路數越多成本優勢越顯著；

5.      封裝工藝成熟，通過自動耦合對準技術保障產品一致性，長期運行穩定性更高。

其主要短板在于制作工藝復雜、技術門檻較高，目前核心芯片仍被少數國外企業壟斷，國內具備大批量封裝生產能力的企業較少；在低通道分路器（如1X2、1X3）領域，成本相對熔融拉錐型不占優勢。

2.3兩種類型光分路器核心參數對比

廣西科毅光通信針對不同應用場景，提供兩種類型光分路器的全系列產品，其中PLC型光分路器憑借全波段適配、高均勻性等優勢，成為PON網絡、CWDM網絡的優選方案，可根據客戶的部署環境、通道需求與預算靈活推薦適配產品。

三、光分路器的關鍵技術指標解析

光分路器的性能直接決定光通信網絡的傳輸質量與穩定性，其核心技術指標包括插入損耗、附加損耗、分光比、隔離度、穩定性等，各指標的達標情況是產品質量的核心評判標準。

3.1插入損耗

插入損耗是指每一路輸出端口相對于輸入光信號的功率損失，單位為dB，數學表達式為：Ai=-10lg（Pouti/Pin），其中Ai為第i個輸出口的插入損耗，Pouti為該輸出端口的光功率，Pin為輸入端光功率。

插入損耗的大小直接影響網絡的光功率預算，例如在1310nm波段，光纖損耗為0.35dB/km，若光分路器插入損耗多增加1dB，網絡傳輸距離將減少約2.8km。廣西科毅生產的光分路器，1X8規格插入損耗≤10.5dB，1X32規格≤16.5dB，均優于行業標準，為網絡預留充足的功率余量。

3.2附加損耗

附加損耗是所有輸出端口的光功率總和相對于輸入光功率的損失，單位為dB，是體現器件制造工藝質量的核心指標，反映器件制作過程中的固有損耗，數值越小越好。

不同分路數的單模標準型光分路器附加損耗行業標準如下：

廣西科毅通過優化生產工藝與質量管控，旗下光分路器附加損耗較行業標準降低10%-15%，其中16路分路器附加損耗≤1.0dB，有效減少網絡固有損耗。

3.3分光比

分光比是光分路器各輸出端口的輸出功率比值，需根據實際系統光節點的光功率需求確定。值得注意的是，分光比與傳輸光的波長相關，例如某光分路器在1310nm波長下分光比為50:50，在1550nm波長下可能變?yōu)?0:30，這是因?yàn)楣夥致菲鞔嬖谝欢◣捪拗疲瑑H在特定頻帶寬度內分光比保持穩定。

因此，定制光分路器時需明確傳輸波長參數，廣西科毅可提供50:50、70:30、80:20等標準分光比產品，同時支持非均勻分光比定制，適配不同節點的功率需求差異。

3.4隔離度

隔離度是指光分路器某一光路對其他光路光信號的隔離能力，單位為dB，是保障信號抗干擾能力的關鍵指標。在實際系統應用中，隔離度需達到40dB以上，否則會導致光路間信號串?dāng)_，影響整個網絡的傳輸性能。

廣西科毅生產的光分路器采用優化的波導結構設計與封裝工藝，隔離度普遍達到45dB以上，部分高端產品可實現50dB隔離度，有效避免信號串?dāng)_，保障網絡傳輸?shù)姆€(wěn)定性。

3.5穩定性與其他指標

穩定性是指光分路器在外界溫度變化（-40℃~85℃）、其他器件工作狀態變化時，分光比及各項性能指標保持基本不變的能力，其核心取決于生產廠家的工藝水平。此外，均勻性、回波損耗、方向性、偏振相關損耗（PDL）等指標也直接影響產品性能：

1.      均勻性：各輸出端口插入損耗的最大差值，反映分光的均勻程度；

2.      回波損耗：輸入端口對反射光的抑制能力，需≥50dB；

3.      方向性：輸出端口對輸入光的泄漏抑制能力，需≥55dB；

4.      偏振相關損耗（PDL）：不同偏振態光信號通過器件時的損耗差異，需≤0.3dB。

廣西科毅光通信通過全波段測試技術對每批產品進行嚴格檢測，確保各項指標長期穩定達標，產品故障率遠低于行業平均水平。

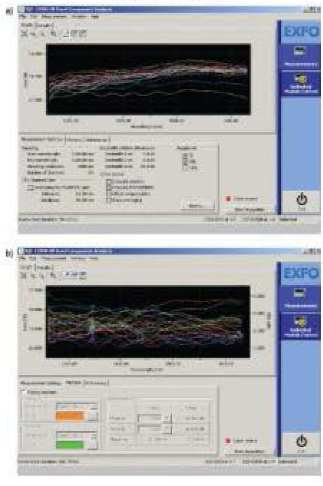

1×32路光分路器插入損耗與偏振相關損耗測試結果

四、光分路器的全波段測試技術與標準

隨著光通信網絡向全波段傳輸發展，光器件需適配0波段、E波段、S波段、G波段、L波段及U波段的傳輸需求，這對光分路器的測試技術提出了更高要求。全波段測試技術可在同一測試平臺上測量光器件在整個波段內的性能，為網絡優化提供數據支撐，同時保障產品向下兼容。

4.1測試核心需求與挑戰

不同應用場景對光分路器的測試要求存在差異：

5.      PON網絡中，光分路器需滿足1260nm-1360nm（ONU端）與1480nm-1580nm（OLT端）兩個波段的指標要求，ITU-TG.983標準明確規定光器件需標注這兩個波段的性能參數；

6.      CWDM網絡中，4波、8波光器件需在1460nm-1620nm波段測試，16波光器件需在1260nm-1620nm波段測試，濾波器需保證相鄰信道隔離度45-55dB。

測試過程中面臨的核心挑戰是兼顧寬光譜范圍與大動態范圍，同時保證波長和損耗測試精度。例如，CWDM/PON系統對波長精度要求為50pm或100pm，而DWDM系統需達到5pm，且各類系統對損耗測試精度均有嚴苛要求。

4.2主流測試方法與設備配置

目前，無源光器件測試主要采用三種方法或組合方案，核心設備包括超寬帶可調諧掃頻激光器、偏振控制器、低偏振敏感度光電探測器等：

1.      基礎測試方案：由可調諧激光器、功率計、偏振控制器組成，適用于單波段、單參數測試，測試時間較長；

2.      高效測試方案：采用全波段可調諧激光器+高速同步探測器陣列，1260nm-1630nm波段僅需一次掃描，即可完成插入損耗、偏振相關損耗等多參數測試，8通道CWDM器件插入損耗測試僅需10秒，32端口光分路器全參數測試不超過1分鐘；

3.      全態PDL測試方案：在高效測試方案基礎上增加擾偏器與偏振態控制器（光纖卷），實現全偏振態下的PDL測試，避免因測試波長不足導致的性能誤判。

廣西科毅光通信采用全能型全波段測試儀，無需切換儀器即可在整個光通信波段實現多通道插入損耗、回波損耗（ORL）、PDL等參數測試，測試精度達50pm，確保產品在全波段范圍內性能穩定。

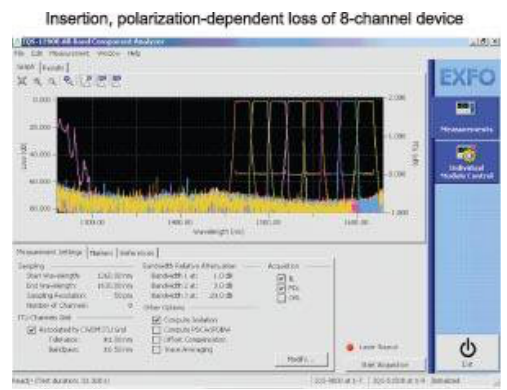

8通道CWDM光器件全波段測試特性圖

4.3行業標準與發展趨勢

目前，國際電聯（ITU）、國際電氣協會（IEC）等組織正在制定全波段光器件測試的新標準，要求在0波段至U波段范圍內測試插入損耗、回波損耗、PDL等關鍵參數。未來，隨著CWDM/DWDM器件與PON網絡的集成，全波段測試將成為光分路器等器件出廠檢測的強制要求，測試精度與效率將進一步提升。

廣西科毅光通信密切跟進行業標準更新，將最新測試要求融入生產質檢流程，確保產品完全符合國際國內標準，適配未來網絡升級需求。

五、PLC光分路器的封裝工藝與技術細節

PLC光分路器的封裝質量直接影響產品的耦合效率、機械強度與長期穩定性，其核心在于光纖陣列與波導芯片的精準對準與可靠粘接，涉及六維緊密對準技術，工藝復雜度較高。

5.1封裝核心流程

PLC光分路器的封裝過程主要包括耦合對準、點膠固化、組件組裝等關鍵步驟，具體流程如下：

1.      準備工作：將波導芯片與光纖陣列清洗干凈，波導芯片安裝至波導架，光纖陣列一端安裝在入射端精密調整架，另一端連接6.328微米紅光光源（用于初步通光觀測）；

2.      初步對準：借助顯微觀測系統調整光纖與波導的平行度和端面間隔，通過波導輸出端光斑判斷通光效果，確保波導良好通光；

3.      輸出端連接：清洗波導輸出端光纖陣列（FA）的第一和第八通道并吹干，將其連接至雙通道功率計，切換為1310nm/1550nm光源；

4.      精確對準：啟動光功率搜索程序，自動調整輸出端光纖陣列位置，使光功率值最大且兩個采樣通道功率盡量相等，實現精準耦合；

5.      點膠固化：在最佳耦合位置進行點膠，再次搜索光功率最大值，確保點膠后耦合狀態不變，然后采用紫外固化技術將粘接處固化；

6.      組件組裝：將封裝好的芯片與光纖陣列固定在鋁制管殼內，通過玻璃板整片膠粘增強機械強度，采用8°研磨技術減少端面反射，完成整體封裝。

5.2封裝關鍵技術要點

1.      對準精度控制：波導對接需控制6個自由度（3個平動X、Y、Z，3個轉動α、β、γ），平動精度≤0.5微米，轉動精度≥0.05度，確保各通道精準對接；

2.      通道對準技巧：利用波導芯片與光纖陣列的制造工藝精度，通過對準第一和第八通道，間接保證其他通道的對準效果，降低封裝復雜度；

3.      粘接劑選擇：采用耐濕、耐剝離的氯化物環氧樹脂與硅烷鏈材料組合粘接劑，保障光纖連接界面的長期可靠性；

4.      光纖陣列制作：在玻璃板上以250微米間距加工V形溝槽，8芯光纖陣列的最高累計間隔誤差平均僅為0.48微米，確保通道位置精度。

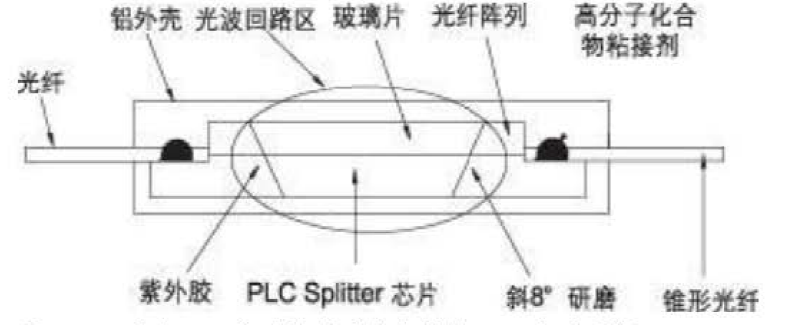

1X8分支PLC分路器芯片封裝結構圖

廣西科毅光通信采用自動化封裝生產線，通過光功率反饋閉環控制實現精準對準，封裝效率較人工操作提升5倍以上，產品耦合效率≥95%，機械強度與環境適應性達到行業領先水平。

六、光分路器與光開關的協同應用及行業展望

在現代光通信網絡中，光分路器與光開關的協同應用，實現了信號分配與路徑切換的靈活管控，為網絡智能化、動態化運行提供了核心支撐。

6.1典型應用場景

1.      PON網絡部署：光分路器作為核心分配器件，將OLT端輸出的光信號分配至多個ONU終端，配合光開關實現故障鏈路快速切換與冗余備份，保障家庭寬帶、政企專線等業務的連續性；

2.      CWDM/SAN網絡：PLC光分路器適配全波段傳輸需求，與光開關協同構建靈活的信號分配與路徑調度系統，支撐存儲局域網的數據高速傳輸與城域網的帶寬動態調整；

3.      智能園區/數據中心：通過光分路器實現多樓層、多機柜的信號分配，光開關負責不同業務模塊間的光路切換，提升網絡部署靈活性與運維效率。

廣西科毅光通信提供光分路器與光開關的一體化解決方案，產品兼容性強、協同性能優，已成功應用于多個大型PON網絡與數據中心項目。

6.2行業發展趨勢

隨著5G、云計算、大數據等技術的普及，光通信網絡對帶寬、靈活性、穩定性的需求持續提升，光分路器行業呈現三大發展趨勢：

1.      高通道化：分路數向64路、128路甚至更高規格發展，滿足高密度用戶接入需求；

2.      集成化：與波分復用器、光開關等器件集成，形成多功能一體化模塊，減少網絡節點體積，降低部署成本；

3.      智能化：融入光功率監測、故障告警等智能功能，配合網絡管理系統實現遠程監控與運維，提升網絡管理效率。

廣西科毅光通信緊跟行業發展趨勢，加大研發投入，已推出128路PLC光分路器、光分路器-光開關集成模塊等創新產品，為網絡升級提供前瞻性技術支撐。

七、廣西科毅光通信產品優勢與服務保障

廣西科毅光通信科技有限公司作為專業的光通信器件生產銷售商，憑借技術、產能、服務三大核心優勢，成為行業標桿企業：

7.1產品核心優勢

1.      全系列覆蓋：提供熔融拉錐型、PLC型光分路器，以及光開關、波分復用器等全系列光通信器件，規格齊全可定制；

2.      技術領先：自主掌握PLC封裝核心技術，芯片進口自國際知名品牌，產品各項性能指標優于行業標準；

3.      質量可靠：通過ISO9001質量管理體系認證，全波段測試覆蓋100%產品，出廠合格率達99.9%；

4.      成本可控：規模化生產降低單位成本，高通道PLC光分路器價格較行業平均水平低10%-15%。

7.2完善服務保障

1.      定制服務：根據客戶需求定制分光比、封裝形式、波長適配等參數，提供個性化解決方案；

2.      技術支持：專業技術團隊提供方案設計、現場調試、技術培訓等全流程支持；

3.      售后保障：產品質保3年，7×24小時售后響應，故障產品48小時內更換；

4.      快速交付：常規產品庫存充足，定制產品交付周期≤7個工作日，滿足緊急項目需求。

如需了解更多光分路器、光開關產品信息或獲取定制化解決方案，歡迎訪問廣西科毅光通信官方網站www.www.noblecapitaluk.com，或直接聯系我們的銷售團隊，我們將為您提供專業、高效的服務。
