中華人民共和國通信行業標準
YD/T 1689-2007

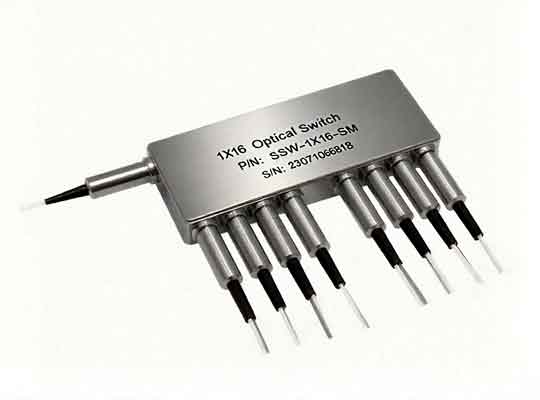

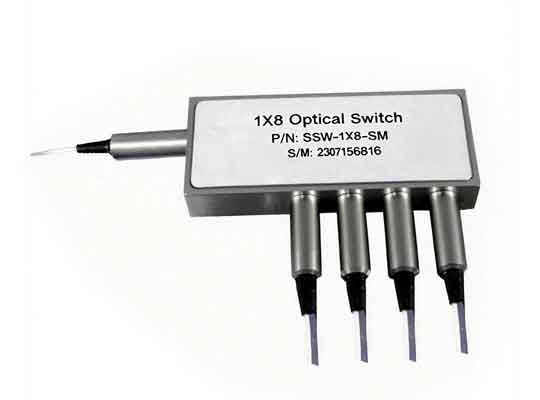

機械式光開關技術要求和測試方法

Technical Requirements and Test Methods for Mechanical Optical Switch

前 言

本標準參考以下國際規范制定：

·         IEC 60876-1 ED.3 (2001)《纖維光學空間開關 第1部分：總規范》

·         Telcordia GR-1073-CORE (2001)《單模纖維光學開關 總規范》

提出與歸口單位：中國通信標準化協會
起草單位：武漢郵電科學研究院
主要起草人：梁臣桓、向金山、肖清明

查看完整內容請先移步第一部分→《機械式光開關技術要求和測試方法（國標）| 第一部分》

6 試驗方法

6.1 試驗條件

a) 操作人員和測試工作臺均有靜電防護措施；

b) 環境溫度和濕度符合 GB/T2421-1999 中相關規定：

l  溫度：+15℃-35℃；

l  相對濕度：25%-75%；

l  氣壓：86kPa-106kPa。

c) 測量儀表及測試設備均經過有效校驗，并在有效期內使用。

6.2 試驗儀表要求

6.3 測量方法

6.3.1 插入損耗測量

原理圖：

（圖3：插入損耗測量原理）

步驟：

1. 光源直連功率計，設參考功率0dBm。

2. 光源→光開關輸入→待測通道→功率計，讀數即為IL。

6.3.2 串擾測量

原理圖：

（圖4：插入損耗測量原理）

步驟：

1. 光源直連功率計，設參考功率0dBm。

2. 光源→光開關輸入→非連通端口→功率計，讀數即為XT。

6.3.3 偏振相關損耗測量

原理圖：

（圖5：偏振相關測量原理）

步驟：

1. 光源直連功率計，設參考功率0dBm。

2. 光源→偏振控制器→光開關待測通道→功率計。

3. 隨機改變偏振態，取功率計讀數極差：PDL=∣ILmax?ILmin∣。

6.3.4 回波損耗測量

原理圖：

（圖6：回波損耗測量方框圖）

步驟：

1. 回波損耗儀校準。

2. 待測端口接回波損耗儀，非測端口接無反射終端。

3. 取所有端口RL最小值。

6.3.5 開關時間測量

原理圖：

（圖6：開關時間測量原理）

步驟：

1. 光開關輸出→功率計→示波器（電信號）。

2. 示波器觸發模式：上升沿/下降沿。

3. 從波形讀取 STon（達90%時間）、SToff（降至10%時間）。

6.3.6 重復性測量

原理圖：

（圖8：開關重夏性測量原理）

步驟：

1. 連續切換100次，記錄每次IL。

2. 取連續100次IL的極差：Rep=ILmax?ILmin。

6.4 可靠性試驗

表2：可靠性試驗要求

7 檢驗

7.1 檢驗職責

光開關由具有獨立職能的質量檢驗部門按標準要求檢驗合格并發給合格證后方可出廠。

7.2 檢驗分類

檢驗分出廠檢驗和型式檢驗兩類。

7.2.1 出廠檢驗

出廠檢驗分日常檢驗和抽樣檢驗兩種。

7.2.1.1 日常檢驗

日常檢驗是生產廠家對產品進行 100% 的檢驗，其檢驗數據應隨同產品提交給用戶，光開關需要進行檢驗的項目是插入損耗、回波損耗、串擾和開關時間。

7.2.1.2 抽樣檢驗

抽樣檢驗是從批量生產中或不同時期產品中按 GB/T2829-2002 規定抽樣，檢驗項目按 6.2.1.1 條規定。

7.2.2 型式檢驗

a) 光開關有下列情況之一時，一般進行形式檢驗。形式檢驗需要進行全部項目的測量和可靠性試驗：

1.      新產品或老產品轉廠生產的試制定型鑒定；

2.      正式生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；

3.      正常生產時，定期或積累一定產量后，應周期性（36 個月）進行一次檢驗；

4.      產品長期停產（12 個月）后，恢復生產時；

5.      出廠檢驗結果與上次型式檢驗有較大差別時；

6.      國家質量監督機構提出進行型式檢驗要求時。

經過了型式檢驗的樣品不能作為合格品交付使用。

b) 型式檢驗的各項試驗后，出現以下任意一種情況，即可判定為這批產品不合格：

1.      光開關不能正常工作；

2.      光開關技術指標不符合本標準規定或技術指標雖然滿足本標準的規定，但插入損耗變化量超過 0.5dB。

8 標識、包裝、運輸、儲存

1. 標識：產品名稱、型號、編號、廠家、生產日期。

2. 包裝：

o    內包裝：單只產品+測試數據/說明書

o    外包裝：產品名稱、型號、標準號、防雨標志

3. 運輸：防摔、防壓、防雨木箱/硬紙箱。

4. 儲存：溫度?40℃~+70℃，避免露天/腐蝕環境。
