在工業控制、通信設備、電源電路等諸多電子系統中，光耦開關作為實現電氣隔離與信號傳輸?shù)暮诵钠骷湫阅芊€(wěn)定性直接決定了整個系統的運行可靠性。廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）深耕光通信領域多年，結合大量工程實踐經驗，對光耦開關的應用電路設計原則、核心參數優化、壽命評估方法進行系統化梳理，為電子工程師提供兼具理論深度與實操價值的技術參考，助力解決光耦開關長期工作中CTR衰減、失效等關鍵問題。

一、光耦開關核心認知：作用、關鍵參數與應用場景

1.1 光耦開關的核心作用

光耦開關（又稱光電耦合開關）通過“電-光-電”的轉換實現輸入與輸出電路的電氣隔離，既能有效抑制電磁干擾、減少地環路噪聲影響，又能保護后級電路免受前端高壓、浪涌的沖擊。其隔離特性與信號傳輸可靠性，使其廣泛應用于電源管理、工業自動化、智能儀表、通信設備等領域，是電子系統中保障安全與穩定的關鍵器件。

1.2 核心參數解析：CTR與光耦開關性能的關聯

在光耦開關的所有參數中，電流傳輸比（CTR）是決定其工作性能的核心指標，指光耦輸出端集電極電流Ic與輸入端LED正向電流IF的比值（CTR=Ic/IF×100%）。CTR的穩定性直接影響光耦開關的導通狀態與信號傳輸效率，而隨著工作時間推移，CTR會逐漸下降，當下降至標稱值的30%或50%時，光耦開關將無法滿足電路設計要求，視為失效。

影響CTR的關鍵因素包括：

1.      LED光輸出量（LOP）：直接決定光信號強度，是CTR的基礎保障；

2.      三極管放大倍數（Hfe）：影響光信號轉換為電信號的效率；

3.      工作環境溫度（Ta）：溫度升高會顯著降低CTR穩定性；

4.      LED正向電流（IF）：合理的IF取值是平衡CTR初始值與壽命的關鍵；

5.      元件結構：不同類型光耦（如晶體管輸出、IC輸出、SSR輸出）的結構差異會導致CTR特性不同。

1.3 光耦開關的典型應用場景

6.      工業控制領域：PLC輸出接口、繼電器驅動電路中的信號隔離；

7.      電源電路：開關電源的反饋回路、過壓過流保護電路；

8.      通信設備：串口通信、光纖通信模塊中的信號隔離與傳輸；

9.      智能儀表：傳感器信號放大與隔離、儀表與控制器之間的信號交互；

10.    汽車電子：車載電源管理、車燈控制、ECU信號傳輸電路。

二、光耦開關壽命衰減機制：核心影響因素與評估模型

2.1 壽命衰減的核心原因：LED光輸出功率衰減

光耦開關長期工作后CTR下降的根本原因，是輸入端LED的光輸出功率（LOP）衰減。LED作為發光元件，在持續通電過程中會受到熱應力的累積影響，導致發光效率逐漸降低，進而引發CTR持續下降，最終導致LED完全老化、光耦開關喪失基本功能。

熱應力的主要來源包括：

11.    環境溫度過高：工業場景、密閉設備內部等高溫環境會加速LED老化；

12.    LED正向電流過大：IF超過合理范圍會導致LED發熱加劇，縮短使用壽命；

13.    散熱條件不佳：光耦開關安裝位置通風不良、靠近發熱元件，會導致熱量堆積。

2.2 壽命評估模型：△CTR=F(Ta,IF,t)

光耦開關的壽命本質上是CTR下降至設計允許臨界值的工作時間，其衰減規律可通過函數△CTR=F(Ta,IF,t)描述，其中：

14.    △CTR：CTR下降量（即初始CTR與當前CTR的差值）；

15.    Ta：工作環境溫度（單位：℃）；

16.    IF：LED正向電流（單位：mA）；

17.    t：工作時間（單位：h或年），最大t值即為光耦開關的實際壽命。

業界普遍采用“CTR下降至標稱值的50%”作為通用光耦開關的失效判定標準（部分特殊場景可選用30%作為臨界值），結合加速老化實驗數據與工程經驗，可通過該模型預估不同工況下光耦開關的使用壽命。

2.3 加速因子與占空比的影響

在實際電路設計中，可通過加速老化實驗獲取參照系統的壽命數據，再結合實際系統的Ta、IF參數計算加速因子A，進而推導實際壽命。此外，光耦開關的工作占空比D（通電時間與總時間的比值）也會影響實際壽命，占空比越小，LED發熱累積越少，壽命越長，最終實際壽命計算公式為：實際預計壽命=（參照系統壽命×A）/D。

三、光耦開關應用電路設計關鍵步驟：IF與Ic參數優化

光耦開關應用電路的設計核心，是通過合理選擇LED正向電流（IF）與集電極電流（Ic），平衡CTR初始值、工作穩定性與使用壽命，確保光耦開關在整個產品生命周期內始終處于飽和導通狀態。以下結合通用光耦PS2701-1-V-F3-A/P與高速光耦6N137的實例，詳細說明設計流程。

3.1 LED正向電流（IF）的確定方法

IF的取值直接影響LOP、CTR穩定性與LED老化速度，需結合光耦規格書、工作溫度、預期壽命綜合確定。

3.1.1 設計原則與取值范圍

18.    基礎原則：IF需大于光耦最小工作電流（IFmin），確保LED正常發光；同時需小于最大額定電流（IFmax），避免過熱老化；

19.    推薦取值：除非特殊需求，IF應控制在3mA~15mA范圍內，該區間既能保證足夠的LOP與CTR，又能有效控制LED發熱；

20.    核心目標：通過IF調節，使CTR下降量（△CTR_sys）不超過設計允許值（通常為50%），滿足產品預期壽命要求。

3.1.2 實例計算：PS2701光耦I(lǐng)F的確定

以通用光耦PS2701-1-V-F3-A/P為例（P級器件），其關鍵參數為：IFmin=1mA，常溫（25℃）、IF=5mA、VCE=5V時CTR標稱值為150%~300%。

設計需求：實際系統Ta=70℃，預期產品壽命5年，允許△CTR_sys=50%，占空比D=1（連續工作）。

計算過程：

1.      允許最大CTR下降程度：△CTR_inh=(IF-IFmin)/IF，當IF=5mA時，△CTR_inh=(5-1)/5=80%，滿足△CTR_sys=50%的設計要求；

2.      參照系統壽命：假設參照系統S_r中，LOP每年下降10%（m=10%），則參照系統壽命=△CTR_sys/m=50%/10%=5年；

3.      實際壽命計算：結合加速因子A（由Ta=70℃與參照系統溫度推導，具體推導見附件公式），實際連續工作壽命=5年×A，再除以占空比D=1，最終壽命需滿足≥5年，若不滿足則調整IF（增大IF可提升初始CTR，但會縮短壽命；減小IF需確保△CTR_inh≥△CTR_sys）。

3.1.3 特殊類型光耦I(lǐng)F的選擇

對于IC輸出、柵極驅動光耦、SSR（固態繼電器）、晶閘管輸出型光耦，其輸出電流與IF無直接比值關系，此時△CTR_sys=△CTR_inh，可根據廠家推薦的最小IF值結合壽命要求調整，例如光耦6N137（IC輸出型）的廠家最小推薦IF=5mA，在Ta=80℃時，IF=11mA對應的連續工作壽命最長，可達30371小時（約3.5年）。

3.2 集電極電流（Ic）的取值與計算

Ic的取值需確保光耦開關在整個壽命周期內始終飽和導通（VCE≤0.4V），且需預留一定裕量，避免受CTR衰減、溫度變化的影響。

3.2.1 核心原則

4.      飽和導通條件：在產品壽命末期，仍需滿足Ic＜Ic_SAT（集電極飽和電流）；

5.      裕量預留：為應對電磁干擾、參數波動，實際Ic應取計算值的90%；

6.      負載匹配：Ic需大于后級負載電流（如TTL負載需Ic＞0.36mA），若驅動能力不足，可在光耦后級增加驅動電路。

3.2.2 實例計算：PS2701光耦I(lǐng)c與RC的確定

已知條件：PS2701光耦（P級），IF=5mA，Ta=100℃，VCE=0.4V（飽和導通），允許△CTR_sys=50%，VC=5V。

計算步驟：

1.      100℃時初始CTR的修正：

1.      常溫（25℃）、IF=5mA、VCE=5V時CTR=150%~300%；

2.      查CTR-Ta曲線（圖2），100℃時CTR歸一化值為0.75（相對于25℃）；

3.      VCE=0.4V時CTR為VCE=5V時的0.9倍（工程經驗值）；

4.      100℃、IF=5mA、VCE=0.4V時初始CTR?=(150%~300%)×0.75×0.9=101%~202%。

1.      壽命末期CTR與Ic_SAT的計算：

1.      壽命末期△CTR=50%，則CTR_end=CTR?×50%=55.5%~101%；

2.      壽命末期飽和電流Ic_SAT_end=IF×CTR_end=5mA×55.5%=2.77mA（取最小值計算，確保最壞情況滿足要求）。

1.      實際Ic與集電極電阻RC的確定：

1.      預留90%裕量，實際Ic=2.77mA×90%≈2.49mA；

2.      RC需滿足RC＞(VC-VCE)/Ic=(5-0.4)V/2.49mA≈1.77kΩ，實際選型可選用2kΩ電阻（標準阻值）。

3.3 關鍵曲線參考與應用

在IF與Ic選型過程中，需結合光耦規格書提供的特性曲線，精準修正參數計算結果，以下為PS2701光耦的核心曲線及應用說明：

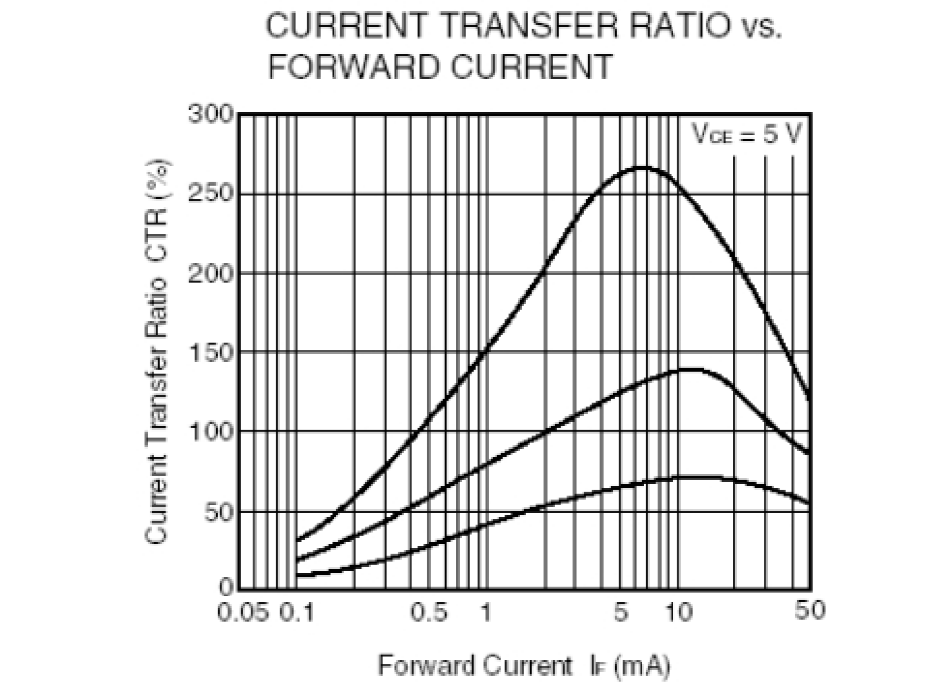

圖1：CTR與正向電流IF的關系曲線（VCE=5V）

應用說明：曲線顯示IF在5mA~10mA時CTR處于穩定區間，超過10mA后CTR增長趨緩，而LED發熱加劇，因此5mA~10mA是兼顧C(jī)TR與壽命的理想IF范圍。

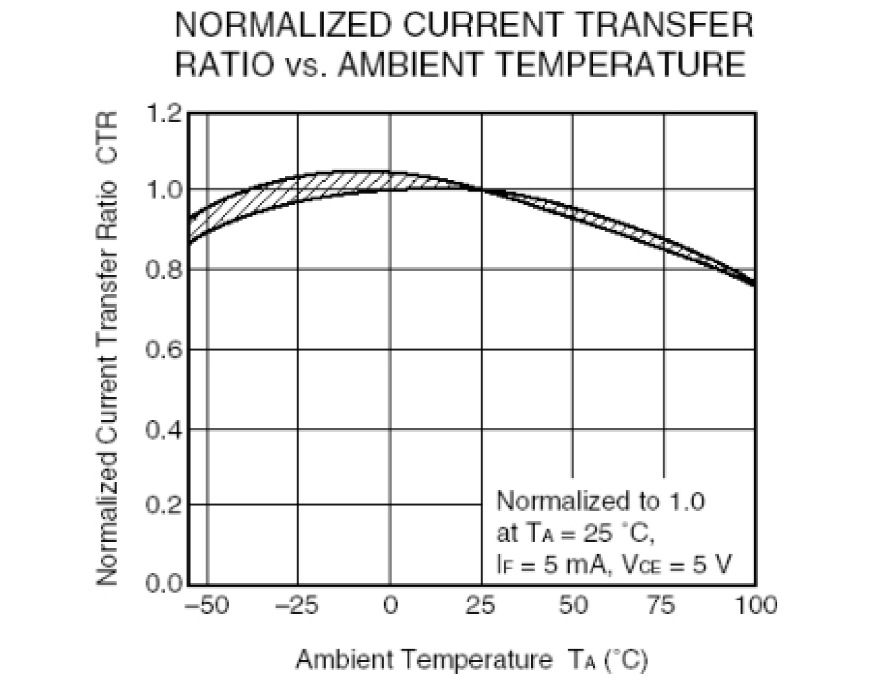

圖2：CTR與環境溫度Ta的關系曲線（歸一化至25℃）

應用說明：溫度升高會導致CTR顯著下降，100℃時CTR僅為25℃時的75%，設計時需根據實際工作溫度修正CTR初始值，避免因溫度影響導致導通失效。

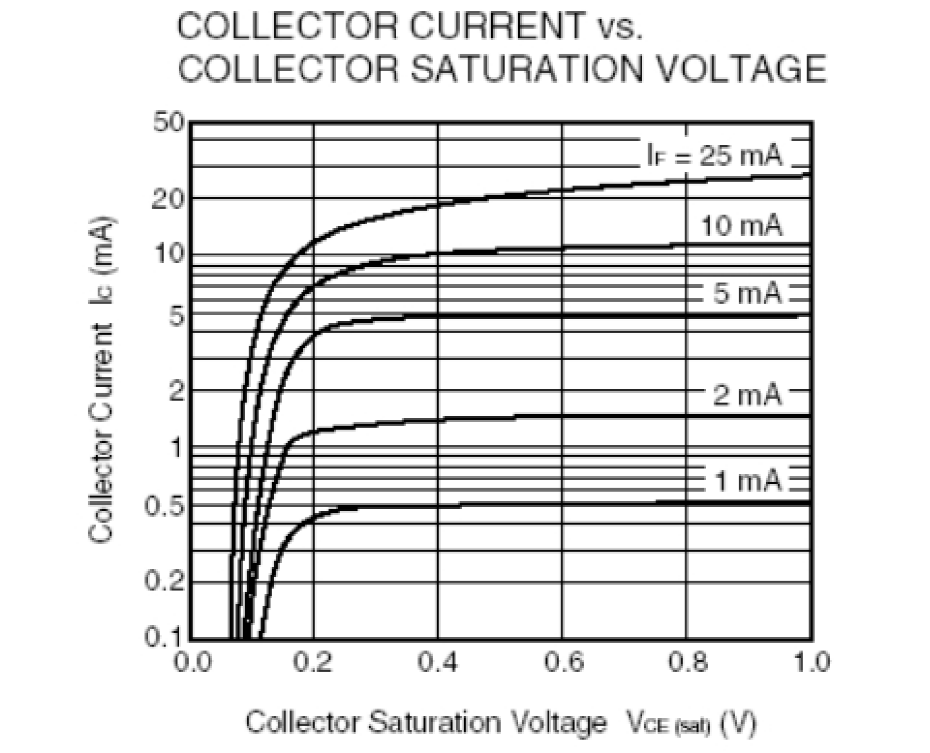

圖3：集電極電流Ic與飽和電壓VCE的關系曲線

應用說明：曲線顯示IF越大，飽和導通時的VCE越小，導通損耗越低。當IF=5mA、VCE=0.4V時，Ic典型值為5mA，與前文計算結果一致，可作為選型參考。

四、不同類型光耦開關的設計差異與實操案例

光耦開關的輸出類型（晶體管輸出、IC輸出、柵極驅動、SSR、晶閘管輸出）不同，其IF與Ic的選型邏輯、CTR相關性也存在差異，以下針對常見類型提供設計要點與案例。

4.1 晶體管輸出型光耦（如PS2701）

2.      核心特點：輸出電流Ic與IF呈正比關系，CTR參數明確，適用于中低速開關場景；

3.      設計要點：重點控制IF在3mA~15mA，確保壽命末期Ic仍滿足負載需求，RC取值需兼顧導通速度與損耗；

4.      應用案例：工業PLC的繼電器驅動電路，IF=5mA，Ic=2.5mA，RC=2kΩ，Ta=85℃時連續工作壽命可達8年以上。

4.2 IC輸出型光耦（如6N137）

5.      核心特點：輸出電流與IF無直接比值關系，驅動能力強，響應速度快，適用于高速信號傳輸；

6.      設計要點：IF需滿足廠家最小推薦值（如6N137的IF≥5mA），通過實驗確定最優IF（如6N137在IF=11mA時壽命最長）；

7.      應用案例：光纖通信模塊的信號隔離電路，IF=11mA，Ta=80℃，連續工作壽命30371小時（約3.5年），輸出電流可根據負載需求直接選型。

4.3 SSR（固態繼電器）與柵極驅動光耦

8.      核心特點：無明確CTR參數，輸出端為功率開關器件，適用于高壓、大電流場景；

9.      設計要點：IF需滿足觸發電流要求，重點考慮溫度對觸發靈敏度的影響，增加散熱設計；

10.    應用案例：工業加熱設備的電源控制電路，IF=10mA，Ta=100℃，占空比D=0.5，實際壽命可達10年以上。

五、光耦開關選型與使用注意事項

5.1 選型關鍵指標

11.    CTR溫度系數：優先選擇CTR溫度穩定性好的器件，減少高溫環境下的性能波動；

12.    響應時間：高速場景（如1MHz以上信號傳輸）需選擇高速光耦（如6N137），響應時間≤100ns；

13.    隔離電壓：根據輸入輸出端的電壓差選擇，工業場景建議≥2500Vrms；

14.    封裝形式：根據安裝空間選擇DIP或SMD封裝，高溫環境優先選擇陶瓷封裝。

5.2 電路設計注意事項

15.    輸入回路：串聯限流電阻，確保IF穩定，避免電壓波動導致IF突變；

16.    輸出回路：RC電路參數需匹配光耦響應速度，避免振蕩；

17.    散熱設計：高溫場景下，光耦應遠離發熱元件，必要時增加散熱片；

18.    干擾抑制：在光耦輸入輸出端并聯小電容（100pF~1nF），抑制電磁干擾。

5.3 壽命評估實操步驟

1.      確定設計參數：Ta、IF、占空比D、允許△CTR_sys；

2.      查找光耦規格書：獲取CTR-Ta曲線、IF推薦范圍、IFmin、IFmax；

3.      計算初始CTR：根據Ta修正常溫CTR值；

4.      推導壽命末期CTR：CTR_end=CTR?×(1-△CTR_sys)；

5.      驗證飽和導通：確保壽命末期Ic＜Ic_SAT_end；

6.      調整優化：若壽命不滿足要求，增大IF（提升初始CTR）或減小△CTR_sys（放寬失效標準）。
