光纖傳感系統多路監測的行業需求與技術挑戰

光纖傳感系統多路監測的行業需求與技術挑戰在關鍵基礎設施安全領域尤為突出。國家管網數據顯示，油氣管道第三方破壞事故占比高達80%，而傳統人工巡檢成本高達百公里20萬元/年，效率僅3-5公里/人/天，難以實現24小時實時監控。

核心痛點：國內24萬公里長輸油氣管道中，80%事故源于第三方破壞，人工巡檢成本高（百公里20萬元/年）且響應滯后；電力行業40%電站事故由高壓設備過熱導致，每面開關柜需6個傳感器，2面共用1個光通道。

行業需求方面，電力系統需對開關柜母排、電纜橋架等進行溫度監測，油氣管道需高密度、低延遲的泄漏預警，推動光纖傳感技術市場持續增長。技術挑戰顯著：傳統電開關存在功耗大（數據中心Spine層多次電光轉換）、升級成本高（每2-3年需更新）等問題；光開關雖為多點監測關鍵器件，但機械開關切換速度>10ms、壽命僅千萬次級，且多芯光纖場景下面臨芯間串擾與集成度矛盾。相比之下，光開關憑借抗電磁干擾、長距離傳輸優勢，成為實現高密度多路監測的核心樞紐，如科毅M×N機械式光開關可滿足光傳感動態監控需求。

光開關實現多路監測的核心技術原理

1.多路監測的底層邏輯

多路監測依賴復用技術實現光路資源高效利用，主要包括時間復用（TDM）、波長復用（WDM）和空分復用（SDM）。TDM通過光開關分時切換實現多通道輪詢監測，如科毅OSW-1×8機械式光開關通過微型步進電機驅動反射鏡，在8個輸出通道間以8ms切換時間完成光路對準，插入損耗低至1.0dB，支持2面開關柜共用1個光通道的星型布設，實現監測點獨立性與通道利用率的平衡。SDM則利用多芯光纖（MCF）與MEMS微鏡陣列結合，如19芯MCF通過二維MEMS傾斜鏡陣列實現纖芯級切換，支持1×8端口配置，低損耗特性適配高密度傳感網絡。

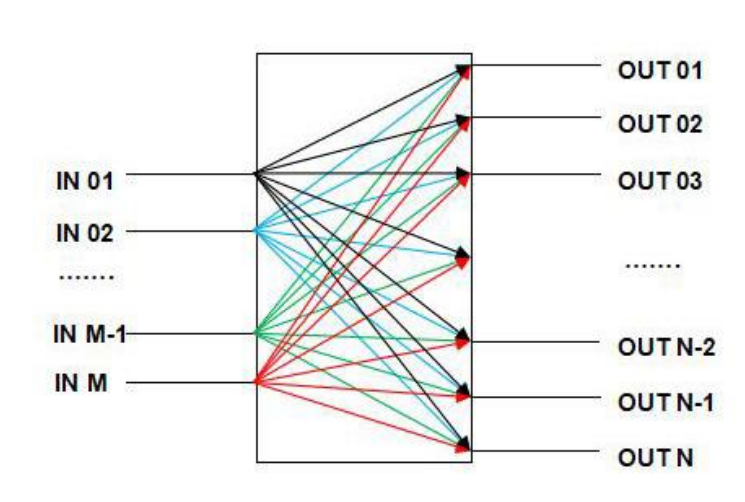

科毅4×8 MEMS光開關微鏡陣列動態切換原理

2.光開關的技術選型依據

選型需綜合通道數、切換速度及環境適應性三大核心要素：

?通道數：MEMS光開關支持模塊化擴展，科毅4×8矩陣由4個1×8輸入模塊與8個1×4輸出模塊組成，通過微鏡旋轉實現任意輸入-輸出通道連接，單體可擴展至128路；

?切換速度：磁光開關基于法拉第效應，切換時間<1ms，適用于高速光調制場景；MEMS光開關切換時間1-10ms，平衡速度與成本；

?環境適應性：機械式光開關插入損耗<0.8dB，重復性≤±0.02dB，適合長期穩定性實驗；MEMS開關采用TO管帽封裝，抗振動性能滿足工業環境需求。

選型對比：科毅MEMS光開關（切換時間8ms、偏振損耗≤0.15dB）適用于光纖傳感系統的動態監測；磁光開關（響應<1ms）更適合激光雷達等高速場景。

3.關鍵性能指標解析

核心指標直接決定監測精度與可靠性：

?插入損耗：科毅1×8MEMS開關典型值0.8-1.0dB，機械式1.0dB，低損耗確保弱傳感信號有效傳輸；

?串擾：機械式開關達-55dB，避免通道間信號干擾，保障多監測點數據獨立性；

?重復性：MEMS開關≤±0.02dB，多次切換后損耗波動小，提升長期監測數據一致性；

?偏振相關損耗：科毅MEMS實測≤0.15dB，降低偏振態變化對傳感精度的影響。

這些參數通過伺服系統與相機反饋優化實現，如850nm監測光注入MEMS陣列，實時校準微鏡角度以最小化損耗。

科毅光開關的多路監測技術方案與產品優勢

針對光纖傳感系統中高密度、低功耗及極端環境等多樣化監測需求，科毅光通信通過技術創新構建了MEMS矩陣、磁光固態及機械式光開關三大解決方案，結合場景化設計與實證數據驗證，實現多路監測的高效性與可靠性。

高密度監測：MEMS矩陣光開關的通道擴展方案

面對量子通信、大型數據中心等場景的高密度并行監測需求，科毅推出32×32無阻塞交叉連接MEMS光開關，采用“微鏡陣列+智能控制”架構，通過微機電系統驅動反射鏡陣列動態調整光路，實現通道擴展與靈活配置。該方案支持80路并行監測，插入損耗≤0.8dB@1550nm，切換時間<10ms，功耗≤10W，關鍵參數滿足量子級信號傳輸要求。某量子實驗室應用其4×64MEMS光交換矩陣進行糾纏光子態調控，消光比≥50dB，驗證了高密度場景下的通道隔離性能與穩定性。

低功耗場景：磁光開關的能量優化設計

針對太空探測、便攜式傳感等低功耗場景，科毅1×16磁光固態光開關采用非機械結構，通過電控信號驅動磁光材料實現光路切換，單次切換能耗<0.2mJ，在太空激光雷達應用中實測功耗<50mW。其核心優勢包括超快速響應（常規型號切換速度200~400μs，超快速型號達10~30μs）、鎖存式操作（斷電保持光路狀態）及長壽命（≥10?次切換），在生物成像多通道熒光監測中，實現8路信號的毫秒級動態切換與低噪聲傳輸。

極端環境：機械式光開關的無電源可靠性

在軍工便攜設備、石油測井等極端環境中，科毅OSW-1×1系列機械式光開關以無電源設計為核心，通過機械結構自鎖實現光路切換，適配-40~+85℃寬溫范圍。其光路無膠工藝提升穩定性，切換10?次后插入損耗仍≤0.7dB，在石油測井光纖傳感系統中，連續工作12個月無性能衰減，驗證了極端環境下的長期可靠性。

科毅光開關多路監測參數對比表

核心技術優勢總結：科毅通過模塊化設計（單體最大128路）、光路無膠工藝（減少損耗波動）及寬波長覆蓋（500~1700nm），實現不同場景下的多路監測需求適配，關鍵部件進口率達100%，配合ISO9001質量體系，產品平均無故障工作時間（MTBF）超10萬小時。

光開關在關鍵行業的多路監測應用案例

油氣管道監測：振動傳感與光開關陣列的智能安防體系

行業痛點：油氣管道第三方施工入侵（如非法挖掘、機械開挖）具有突發性強、定位難度大的特點，傳統人工巡檢存在響應滯后（平均發現時間>2小時）和定位誤差大（>50米）的問題。

解決方案：采用科毅1×16磁光開關構建“振動傳感+光開關陣列”系統，通過時分復用技術實現16路光纖振動信號的循環掃描，結合分布式光纖傳感（DAS）算法分析振動波形特征（如頻率、幅值），精準識別施工類型（人工挖掘/機械開挖）。

實證數據：某西部油氣管道項目應用該方案后，實現第三方施工入侵定位誤差<10米，系統誤報率僅0.012次/公里/天，累計成功攔截16起非法施工事件，將應急響應時間從傳統的2小時縮短至90秒內。

電力電纜測溫：MEMS光開關矩陣的能效革命

行業痛點：傳統電纜測溫依賴單點傳感器，無法實現多回路同步監測，且布線復雜導致運維成本高（年維護費用約占總投資的15%）。

解決方案：基于MEMS光開關4×4矩陣構建分布式測溫系統，通過光路切換實現16路電纜溫度的實時同步采集，配合光纖光柵傳感器（FBG）實現±0.5℃精度的溫度監測。系統采用模塊化設計，支持帶電安裝，避免停電施工損失。

節能效益：國家電網某試點項目數據顯示，該系統單通道功耗僅359.2mW，年省電量達359.2mW×8760h≈3.15kWh，較傳統電測溫方案降低能耗40%，同時減少電纜過熱故障導致的停電事故3起/年。

特高壓變電站：雙冗余磁光開關的高可靠保障

行業痛點：特高壓變電站通信鏈路故障可能導致保護系統失效，傳統單鏈路設計切換時間>50ms，不符合IEC61850標準對電力自動化系統的實時性要求。

解決方案：科毅2×2磁光開關采用雙冗余架構，主備光路并行監測，當主鏈路插入損耗>1.2dB時自動切換至備用鏈路，切換時間<5ms。設備通過高溫85℃、高濕95%RH環境加速老化測試，平均無故障工作時間（MTBF）>100萬小時。

關鍵指標：

?故障切換速度：<5ms（傳統機械開關切換時間通常為50-100ms）

?冗余設計：符合IEC61850-5-102標準中對電力通信設備的可靠性要求

?環境適應性：工作溫度-40℃~+70℃，滿足變電站戶外部署需求

多路監測光開關的選型決策指南

光開關的選型需基于系統需求與環境特征，構建“四步選型法”框架實現科學決策：首先需求定位，明確監測規模與響應要求：通道數需匹配監測點數（1~128路，科毅模塊化可達256路）并預留20%冗余，響應速度按場景選擇（高速場景選磁光開關10~30μs，一般場景選MEMS亞毫秒級或機械式8ms）。

其次參數匹配，核心參數需達標：插入損耗典型0.5~0.6dB（最大0.8~1.0dB）、重復性≤±0.02dB、串擾≥55dB（長波長）、回波損耗≥50dB、偏振相關損耗≤0.05dB，確保信號穩定傳輸。

第三環境適配，寬溫場景（如油氣管道）選-40~+85℃型號（如科毅OSW-1×8），濕熱環境需IP65防護；可靠性按壽命選擇（磁光>1000億次，MEMS≥1000萬次，機械式10?次）。

最后成本優化，采用“核心通道MEMS+備用通道機械式”混合方案，平衡性能與成本。

選型決策邏輯：通過“監測點數→響應速度→環境參數→成本預算”四步篩選，結合“光開關選型決策樹”直觀匹配產品型號，實現最優配置。

光開關多路監測技術的未來趨勢與科毅布局

光開關多路監測技術正沿著“材料-產品-生態”三層加速演進。材料層面，石墨烯涂層等新材料推動功耗革命，類似“量子通信中光開關功耗從微瓦級向皮瓦級跨越”，科毅與中科院合作開發的石墨烯光開關響應時間<100ps，突破傳統性能瓶頸。產品端，MEMS技術向小型化（38×38×25mm）、長壽命（10?次切換）迭代，科毅已形成覆蓋1×4至1×64通道的系列化布局，支持128路單體通道及256路模塊化擴展。生態協同方面，校企聯合開發PLC集成模塊簡化構造，科毅通過“豐富產品矩陣+定制化服務”適配國防軍工、5G等場景，其1×N系列光開關采用進口關鍵部件，具備快速切換、低損耗特性。

技術趨勢類比：傳統光開關如“撥號上網”，而新材料與集成技術推動下的新一代產品正邁向“光纖傳感領域的5G通信”，實現更高密度、更低功耗的多路監測。

科毅2023-2028技術路線圖明確“材料突破-產品迭代-生態擴張”路徑，響應國家《“十四五”基礎研究專項規劃》要求，目標2025年關鍵器件國產化率超80%，助力多路監測系統從電力、油氣管道向城市交通、工業制造等領域拓展。

光開關賦能光纖傳感系統的智能化升級

光開關作為光纖傳感系統“多路監測神經中樞”，通過高速切換（如科毅產品<10ms）、低損耗（0.6dB）、高通道容量（128路）及高可靠性（1億次循環耐用性）等核心優勢，解決了傳統監測中通道資源緊張、信號干擾及成本高等痛點，為大容量、智能化升級提供關鍵支撐。

國產化突破：科毅光開關憑借MEMS技術創新，較國際品牌成本降低30%，同時實現8ms切換時間、0.6dB低插損及128路高密度集成，在電力、油氣管道等領域驗證了穩定運行能力，凸顯“高性能+低成本”的國產化優勢。

隨著多芯光纖、AI動態補償?shù)燃夹g(shù)發展，光開關將推動系統向“毫秒級響應、百路級規模”演進，未來三年有望成為光纖傳感系統標配。如需定制多路監測方案，可訪問科毅光開關多路監測解決方案獲取技術選型支持。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
