 一般問這個問題的，主要有兩大類人，一類是光模塊廠/光芯片廠/光器件廠的工程師們，一類是光纖通信相關專業的高校學生們，這些人的實驗室的桌面上會攤著很多很多的光纖，經常需要找到單模或多模光纖，來搭建測試環境調測光學參數。

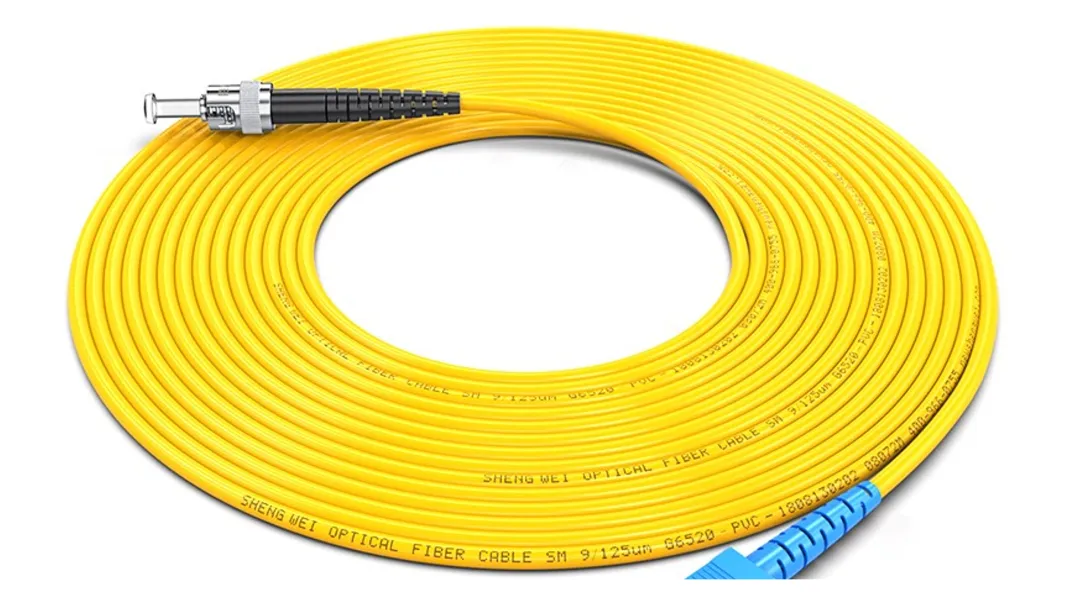

 能夠經常被拿來拿去的光纖，以短跳纖居多，這一類場景可以通過跳纖的logo或顏色來識別。

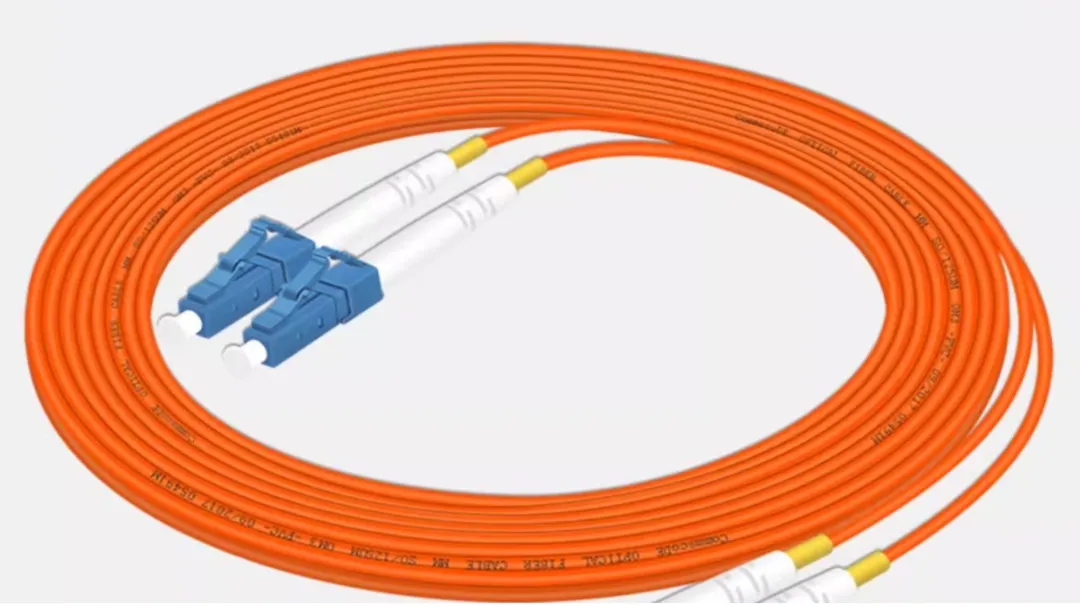

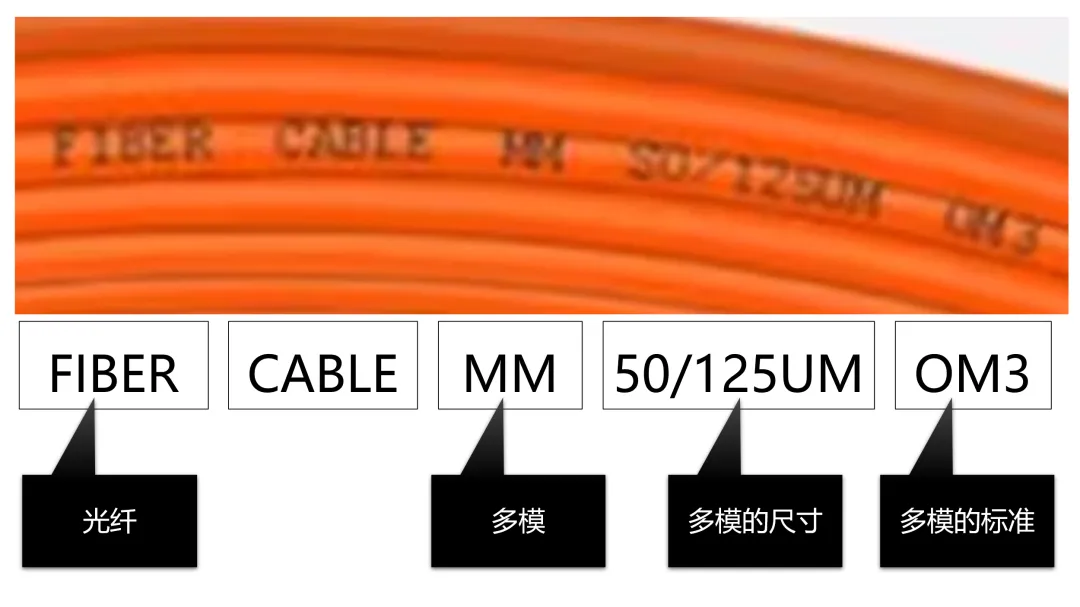

比如下圖

Cable，就是纜，這很容易理解，光纜電纜的纜。

Fiber是纖維的意思，這里特征光導纖維，就是光纖。

MM，MultiMode，多模的簡寫。一會兒我再解釋什么是光纖的模式，怎么算是“多”模。這個MM經常和長度單位毫米mm混淆。

50/125UM，UM是微米μm的意思，有些標注用了大寫，有些是小寫，不重要，意思是一樣的，這是長度單位。125微米說的是光纖包層的直徑，50微米是光纖波導直徑。

OM3，是多模光纖標準中的其中一個類別。咱們用到的多模的光纖類別主要有OM3, OM4,OM5, 對于傳輸性能有區別，OM4比OM3的模式帶寬積更大一些，今天不展開細聊。

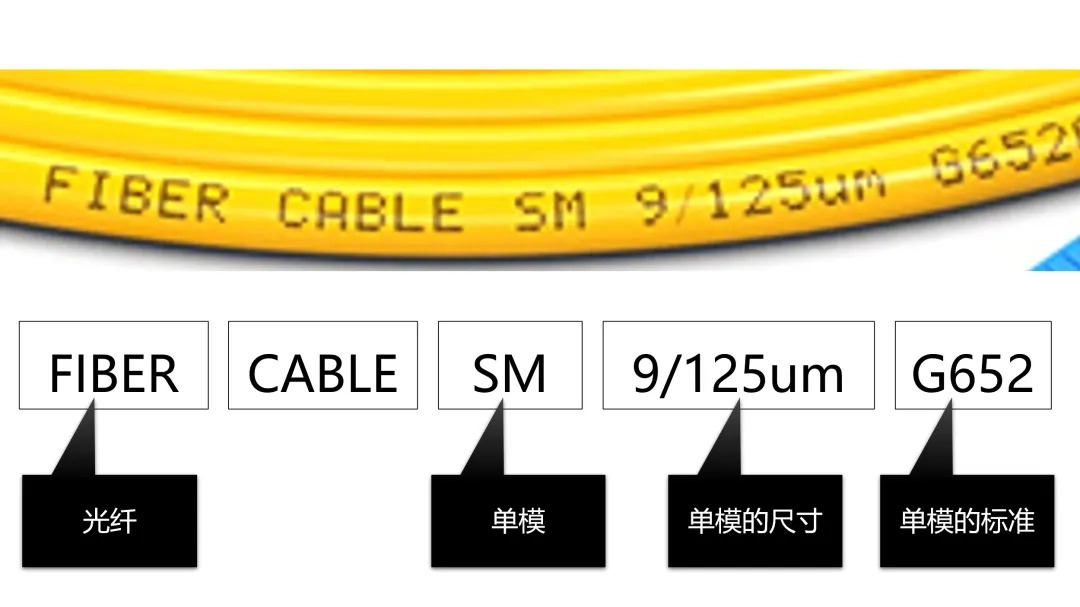

再看一根光纖，放大logo

SM，Single Mode，單模的意思。

9/125um，um微米，125微米是光纖包層的直徑，9微米是波導的直徑。

G652，是單模光纖標準G.652的意思。常用的單模光纖的標準有G.652和G.654，當然還有一些不太常用的如G.653，G.657等等。G.652標準的單模光纖，還分了G.652A, G.652B, …  G.652D等細類。

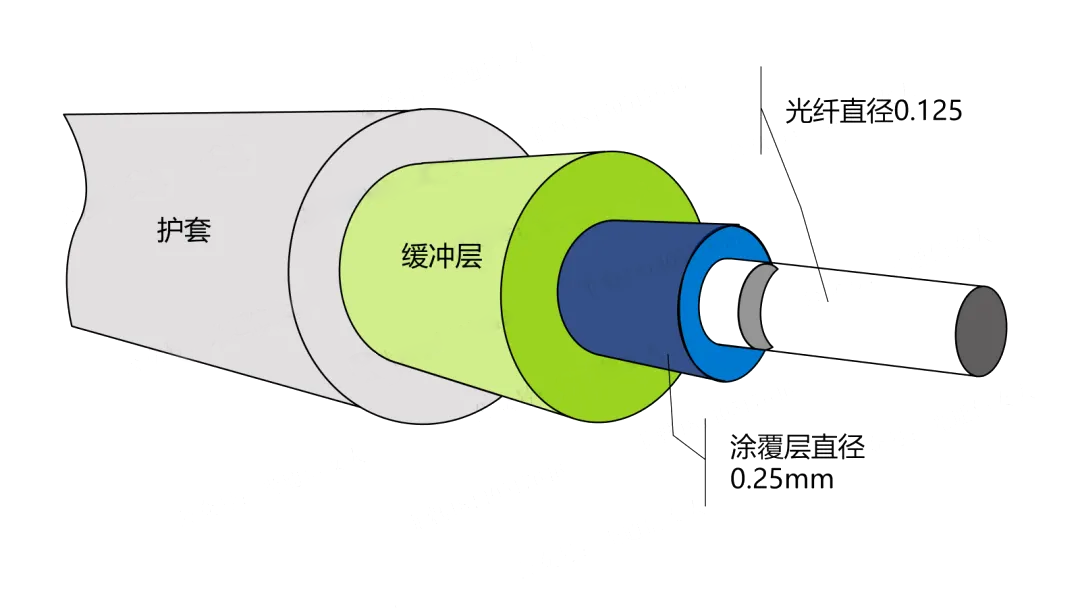

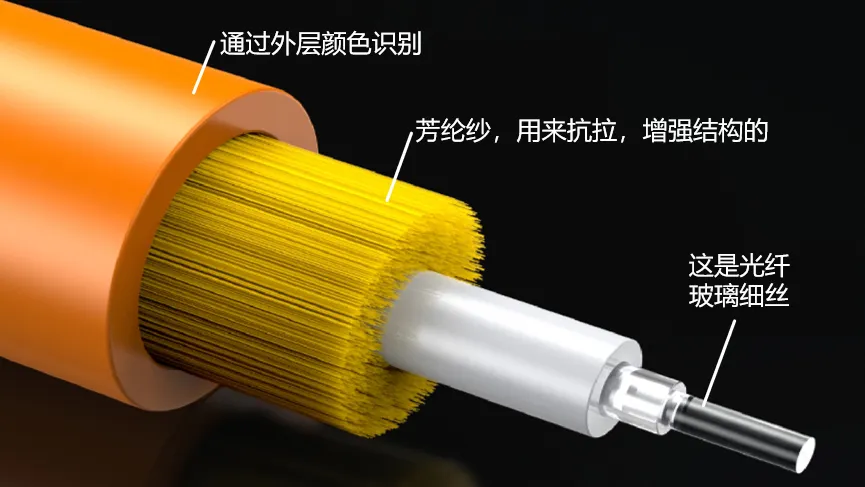

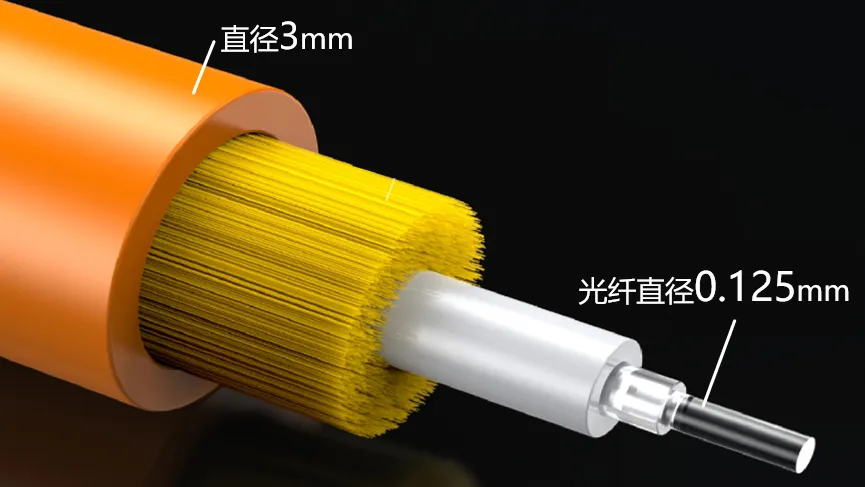

光纖其實是很細的，125微米=0.125毫米，不方便我們?cè)趯?shí)驗室拿來拿去，而且光纖是玻璃細絲，也很容易被折斷，所以大家手頭看到的光纖是層層保護后的“光纖”，剛才看到的兩根纖，外部直徑是3mm，拿在手頭就容易“捏”住。

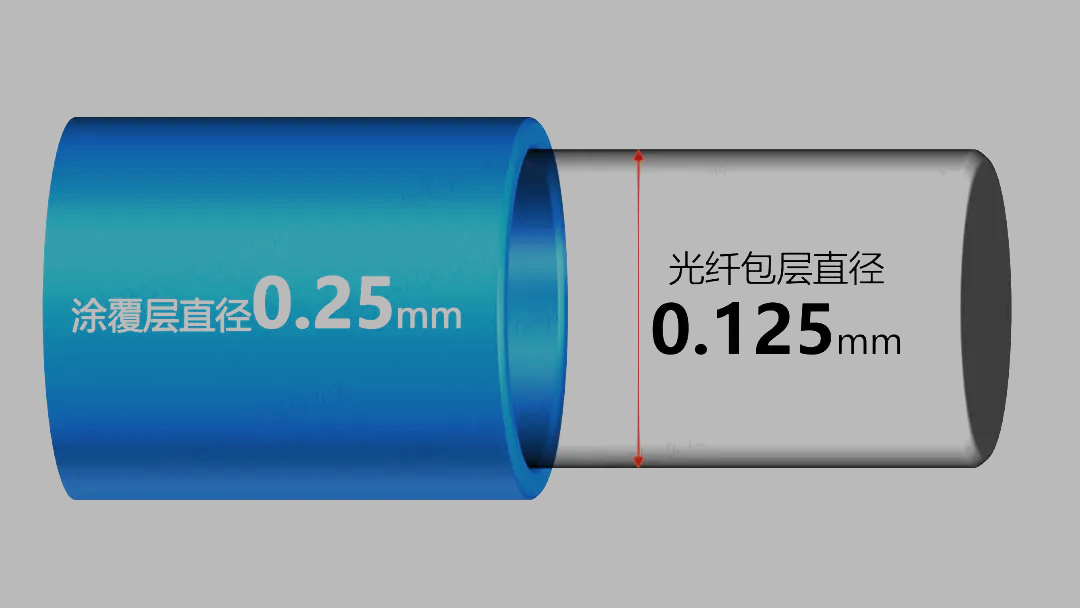

如果是做硅光芯片封裝的，就經常會用毛細纖，也就是能看到涂覆層這個級別，涂覆層不是光纖，而是最靠近光纖的第一個保護層，一般用樹脂涂覆在玻璃光纖的表面，通常直徑為250微米，也就是0.25毫米。

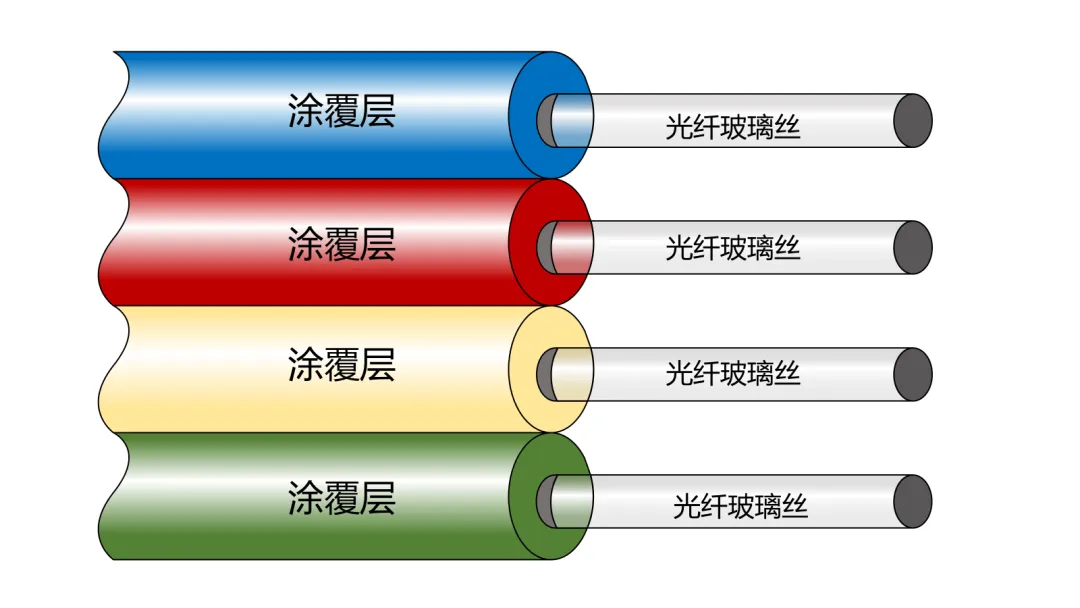

硅光芯片需要4x、8x、16x…的光纖帶，就是這個尺寸級別。有些涂覆層有顏色，有些沒有。這個尺度是頭發絲差不多細，很難看到logo，那需要從包裝盒或其他關聯的部件上去找單模多模的一些痕跡。

接下來，我基于涂覆層直徑的尺度上去解釋一下單模和多模光纖的區別。

首先界定一下前提，下邊一段區分OM3和G652的多模單模，也就是50微米波導9微米波導直徑的差異，不是所有的單模和多模都是這個尺寸的。

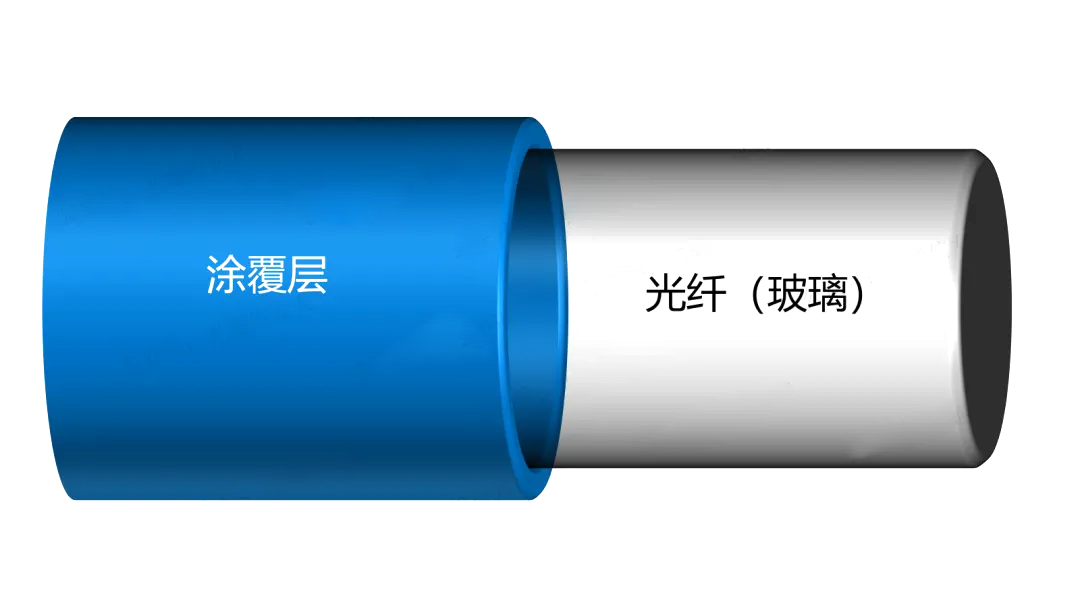

涂覆層可以理解為硬塑料層，不是用來導光的。導光的是玻璃材料。

光纖是一個玻璃棒加熱拉成細絲的，這個玻璃絲的直徑125微米。也就是我們俗稱的“包層”直徑。涂覆層和包層是可以分離的，用剝線鉗就能剝?nèi)ネ扛矊印?/span>

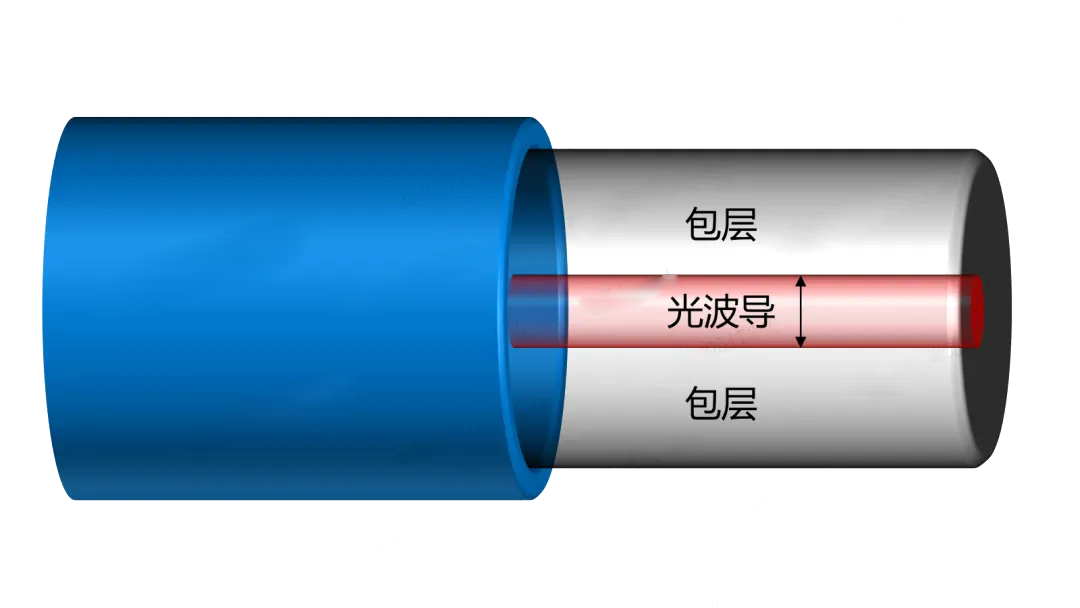

波導就是能導光的區域，和光纖的包層是一體的，二者都是玻璃，并不能被外界分開，也無法簡單通過肉眼識別。

光波導和包層，是光纖制造時，通過控制材料的折射率來實現的。常見的工藝是在玻璃的一部分區域摻入鍺離子，有鍺離子的地方，光學折射率增大，形成波導區。

再重復一下，就是現在常用的光纖是玻璃光纖，波導的工藝通過摻雜控制折射率來實現的。 換句話說如果是塑料光纖，空芯光纖等特殊光纖的話，波導材料與設計就有所差異了。

包層和波導都是玻璃，二者不能夠分開，是一體的。

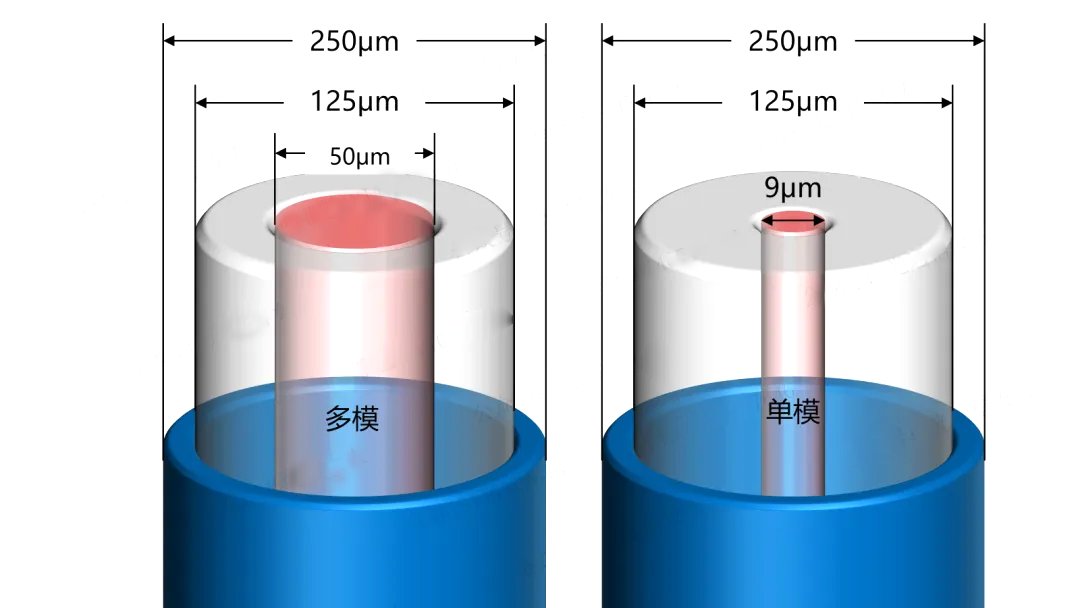

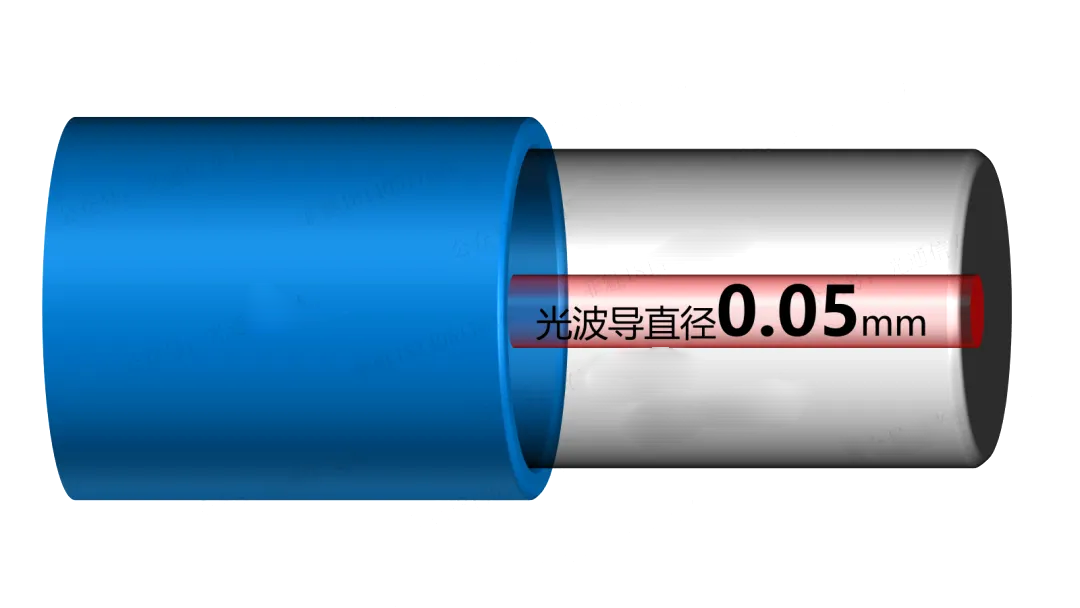

多模光纖的波導直徑，OM3標準定義的是50微米，也就是0.05毫米。

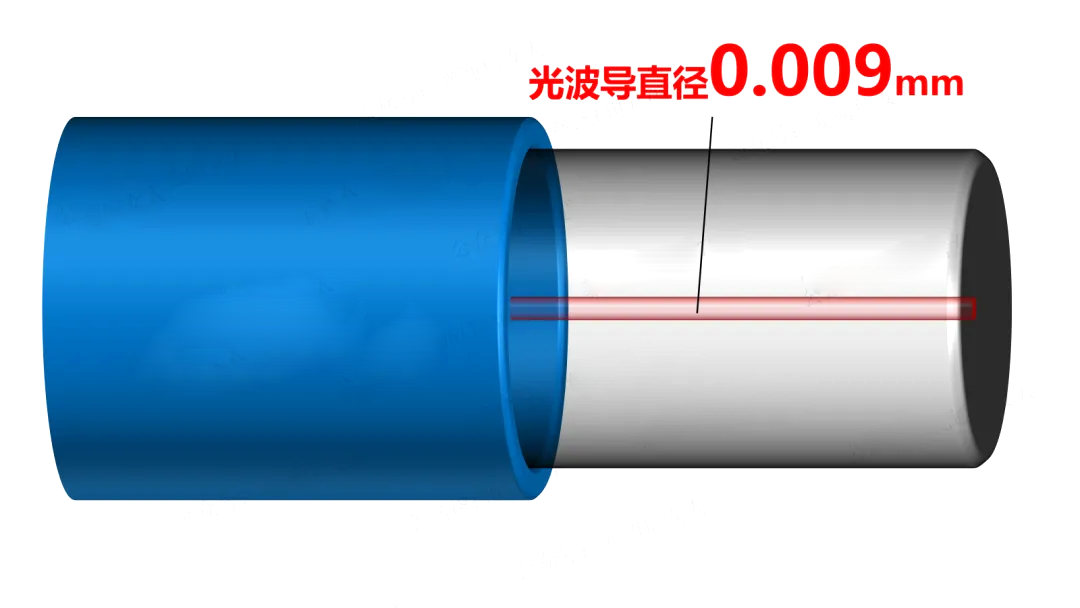

單模光纖G.652的波導直徑是9微米，也就是0.009毫米。

這就是咱們光模塊產業鏈經常用的多模和單模光纖的50/125um，9/125um，這兩個尺寸的來源。

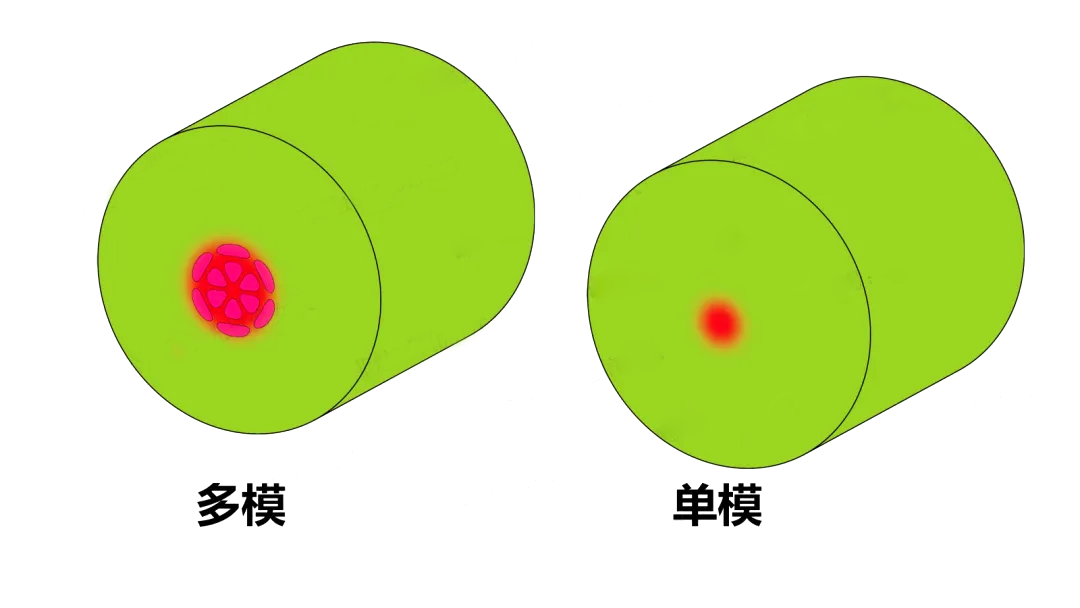

多模的模式，是橫模的模式數量比較多，將波導直徑減小一些，只允許一個基礎模式傳輸?shù)脑挘褪菃文９饫w。

50微米直徑的波導，容易耦合，劣勢是多模。 9微米直徑的波導，可以實現單模，劣勢是耦合損耗大，耦合難度大，耦合精度要求高，還需要精確控制光纖穩定度，避免出現位移。

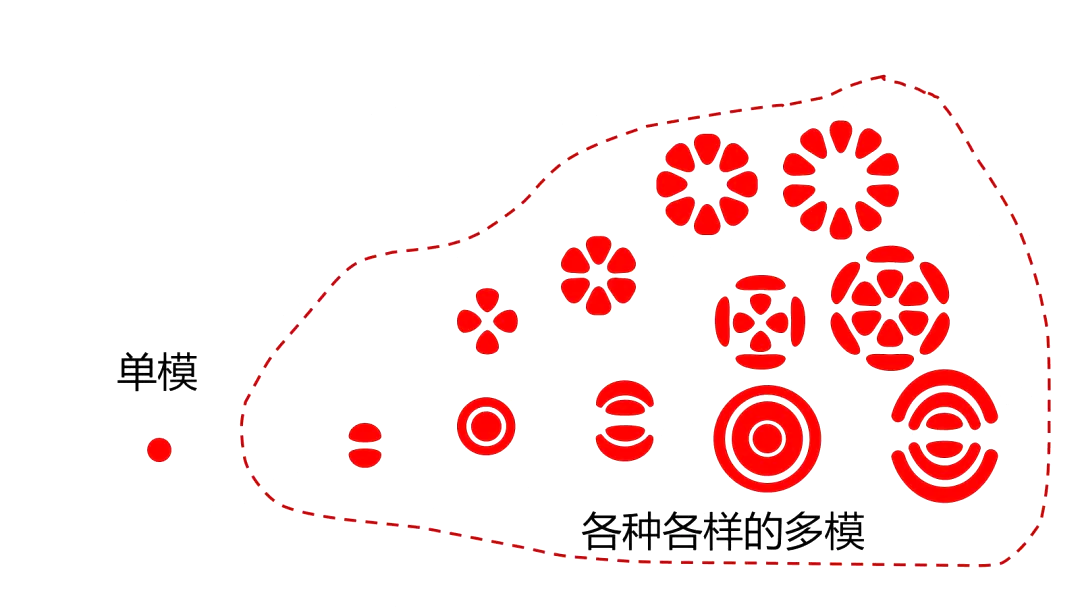

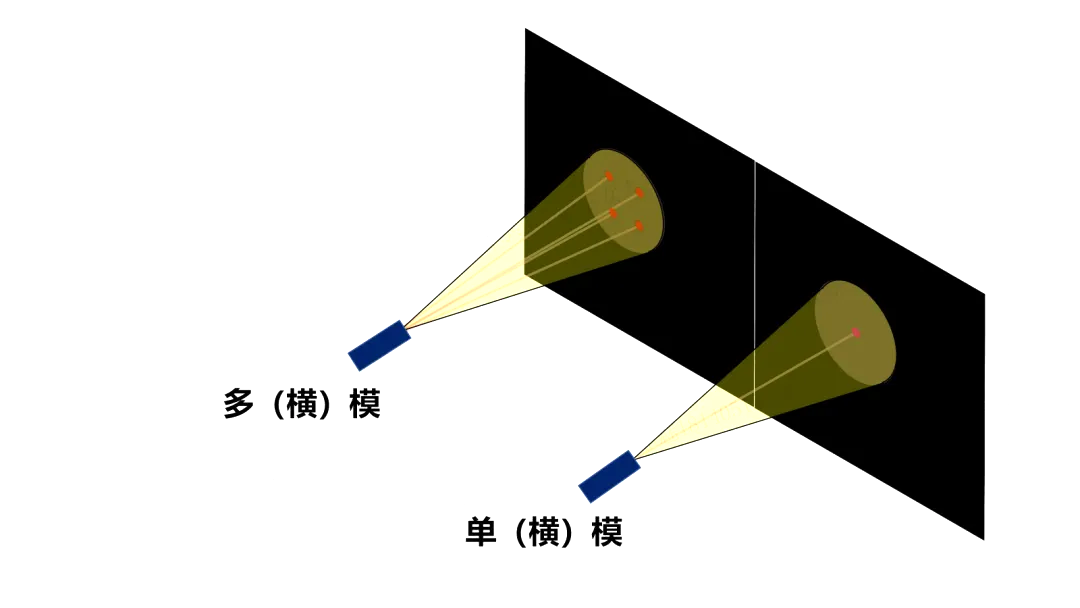

什么是橫模？ 光具有波動特性，在光的傳輸方向的橫截面的光模式，就是橫模，把手電筒的光打在墻上看光斑，只有一個亮點，就是單模，有好多個亮點就是多模。

單模雖小，但只有一個模式，在光纖里的傳輸方式就很單一，性能很好，可以傳輸較長距離。相比較而言，多模的模式很多（除了基礎模式外，其他的模稱為高階模），每一個模式在光纖里的傳輸?shù)募?xì)微路徑是不同的，就會出現模式和模式在傳輸一段距離后，產生了“模式之間的延時”，導致性能劣化。

400G多模模塊，800G多模模塊，傳輸距離一般用幾十米來表示，就算是很長的，也就是一兩百米就破了天荒了。

單模光模塊，800G FR4的單模可以傳2公里，800G DR8的單模模塊可以傳500m，400G DP-QPSK的相干光模塊可以傳幾百公里甚至是幾千公里，2023年的紀錄是7000公里。

單模和多模，宏觀上區分，就是在材料結構一致的前提下，單模的波導直徑更小，多模的直徑要大一些。 在學術上有明確的公式來區分的，今天科普，就不寫公式。

 再來區分一個常見表述誤區。

單模光纖用于長波長，多模用于短波長？

這句話既對也不對，

說它對，是標準確實是這么定義的，G652的單模是1260-1650nm波長，OM3的通信波導850nm附近。

說的不對，是因果倒置了。 單模并不是只能用于長波長，而是現在的單模光纖是玻璃做的，玻璃材料對于1310nm和1550nm這兩個波段的損耗是比較低的，我們?cè)O(shè)計這個波段的激光器來遷就光纖的玻璃材料而已。 如果咱們不用實芯玻璃光纖，而是用空芯光纖，那單模的波長也可以換成850nm啊，空芯光纖的低損耗窗口可以是850nm的。

多模也可以用1260-1650nm這個波段啊，只要把波導直徑弄大一些就可以的。產業沒選是因?yàn)?260-1650nm波段的激光器比850nm的激光器貴一些，咱的多模傳輸性能很短，人家一千公里要考慮損耗，咱一百米那損耗也沒多大，要啥自行車啊，就用便宜的短波長激光器吧。

產業形成的單模長波長的應用，源于要提高性能，總體的成本比較高。多模短波長的應用是遷就低成本方案而已。

短波長激光器，850nm-940nm，可以做成多模，也可以做成單模。 長波長的激光器1260nm-1650nm，可以做成單模，也可以做成多模。同理，光纖可以在850nm-940nm實現單模通信，也可以多模通信，光纖在1260nm-1650nm可以做單模通信，也可以多模通信。

長久以來，產業形成了850nm短波長的多模搭配，與長波長的單模搭配，而已，罷了。產業的選擇源于性價比的權衡，短波長搭配多模通信價格更低，長波長搭配單模通信性能更好。

空芯光纖是可以結合短波長的低成本和單模的高性能的優勢。缺點是空芯光纖很難制造。
