空芯光纖與實芯光纖的區別

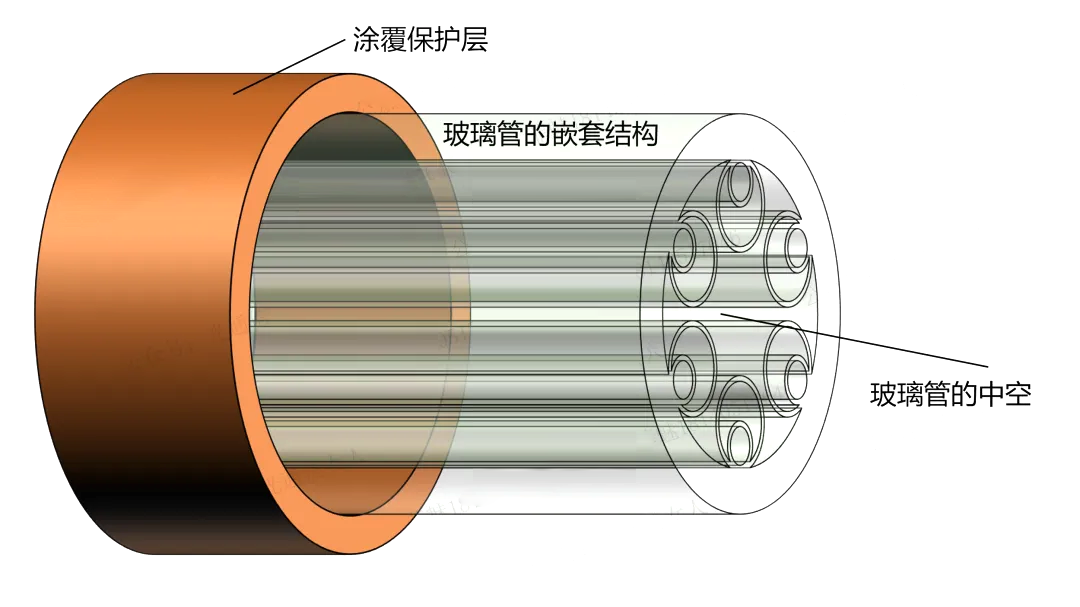

多模光纖與單模光纖目前基本指的都是實芯光纖（拓展知識：光纖怎么區分單模多模），在涂覆層里包裹的是一根實芯玻璃絲，而空芯光纖則是在涂覆層里包裹的是一根結構十分復雜的“中空”玻璃管。

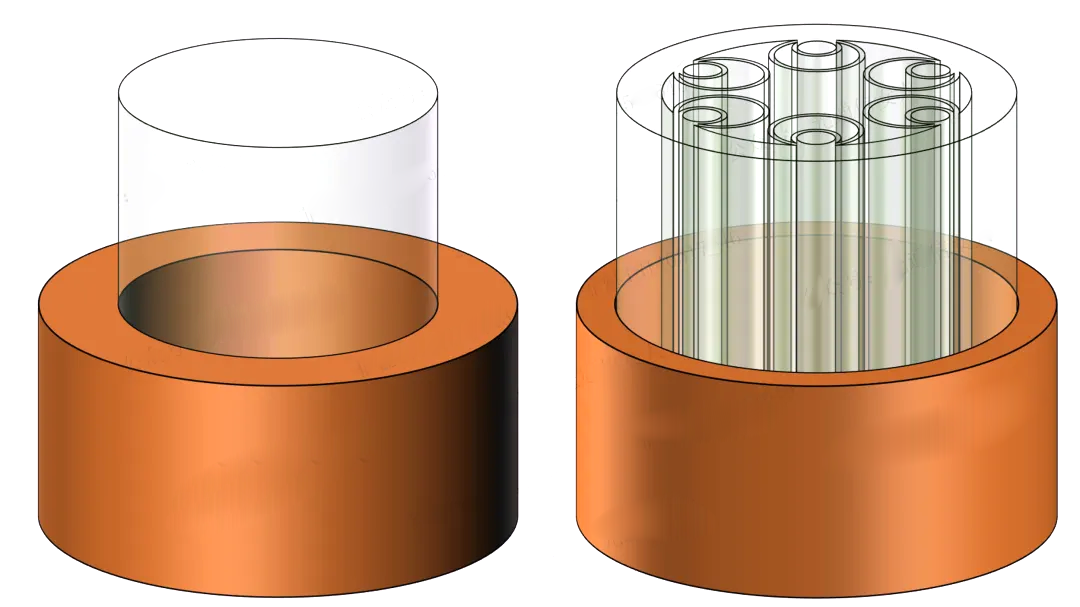

（左）實芯光纖，（右）空芯光纖

空芯光纖與實芯光纖的區別以及共同點

二者都是用玻璃拉制而成的纖維，目的都是實現單模傳輸且極力避免高階模的產生，這是主要的共同點。

區別之1，二者的光學傳輸原理不同。

 實芯光纖是基于“全反射”原理，光被限制在高折射率區域。

實芯光纖基于全反射原理實現傳輸，光場位于高折射率區。

而空芯光纖希望將光限制在“空氣”中，空氣的折射率比玻璃低，不能利用全反射原理，早期是通過光子晶體結構將光限制在中空位置，現在采用“反諧振”或者“抗諧振”原理把光限制在中空結構中的。

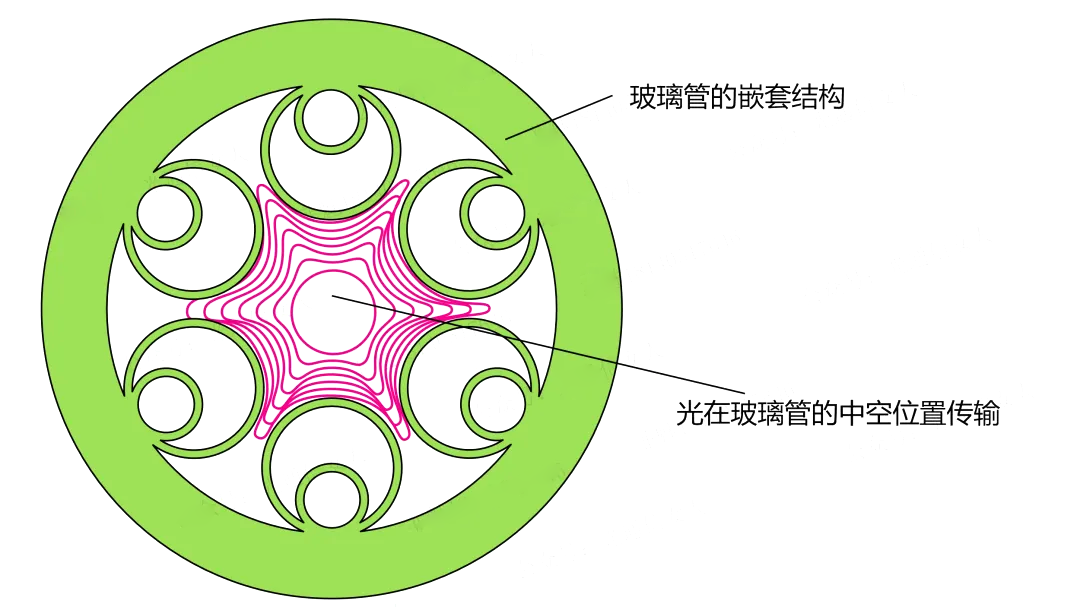

空芯光纖的光場位于中空低折射率區

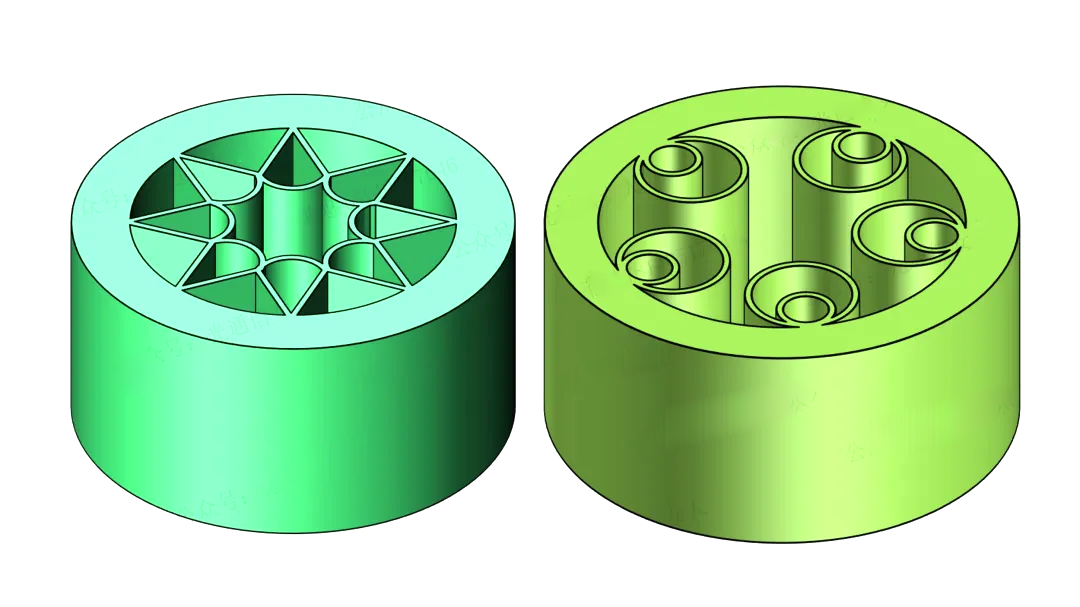

空芯光纖有各種各樣的結構設計

空芯光纖利用等效“光柵反射”原理將光反射回到中空位置，且工作波長的選擇需要考慮避開光柵的諧振頻點，所以叫“反諧振”原理。

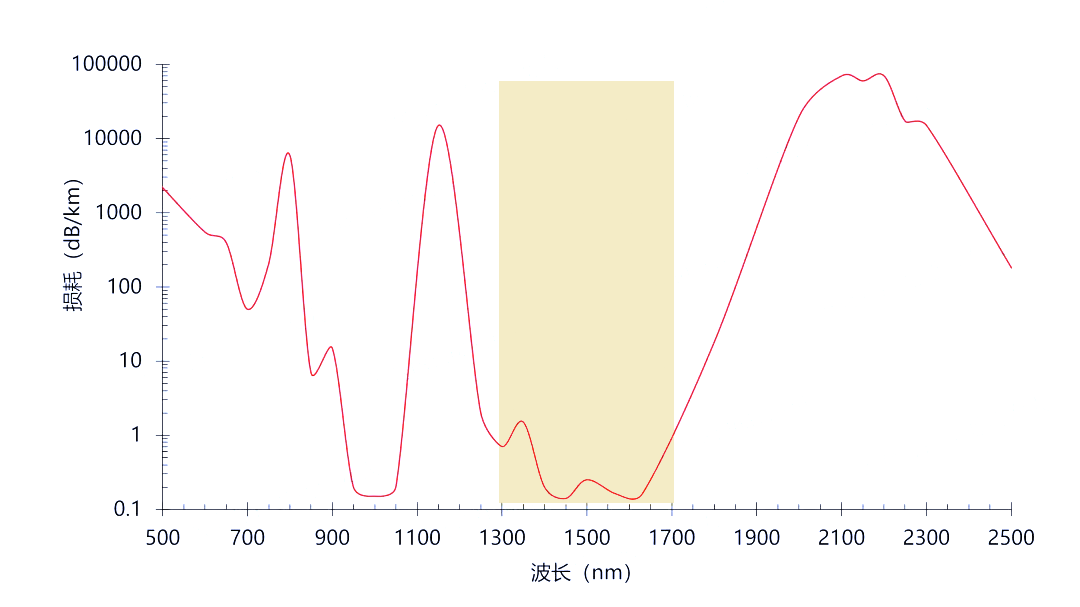

如下圖黃色區域就可以做空芯光纖的工作波段，這段低損耗區間處于反諧振頻點，損耗較低。

避開嵌套玻璃管“等效光柵”諧振高損耗區，選擇反諧振的低損耗工作波段

 光柵對特定波段具有反射特性，可將光反射回中空區域，形成傳輸區。

空芯光纖利用等效光柵的反射原理將光限制在中空區

區別之二，二者的波動速度不同。

 光的真空傳播速度是每秒三十萬公里，在空氣中的速度約等于真空光速，在玻璃中的傳輸速度約等于每秒二十萬公里。

也就是空芯光纖的傳播速度更快，實芯光纖的傳播速度要慢一些。

區別之3，二者的傳輸時延不同。

 由于二者傳輸速度不同，當然在同樣長的光纖上，產生了不同的時延。 實芯光纖一公里的信號約有5μs時延。而空芯光纖傳輸一公里信號僅產生3.5μs時延。

低時延在一些特殊場景里變得很重要，比如說股票交易，你的信號只要比對手快就行，分秒必爭，微秒也能爭一爭。 還有現在的AI場景的光學組網，天天討論的就是如何降低時延，節約AI模型的訓練成本。

區別之4，二者的工作波段不同。

 實芯光纖的工作波段是很明確的，基于玻璃這個材料的特性，還劃分了多模波段，單模的O波段，E波段，S波段，C波段和L波段，不同的波段有各自的損耗特性、色散特性、非線性特性等性能。

且根據不同的波段的性能，形成了產業習慣的應用場景，比如C波段，L波段用在干線的比較多，而特別短的數據中心的柜間互聯用多模波段的比較多，接入網、城域網客戶側，以及數據中心的樓層或樓棟之間則常用O波段等波段。

配合實現光纖的不同波段，還形成了各自的產業鏈，比如用于O波段的DFB激光器，用于C波段的可調諧激光器,用于O波段的強度調制技術，用于C波段的相位調制技術……

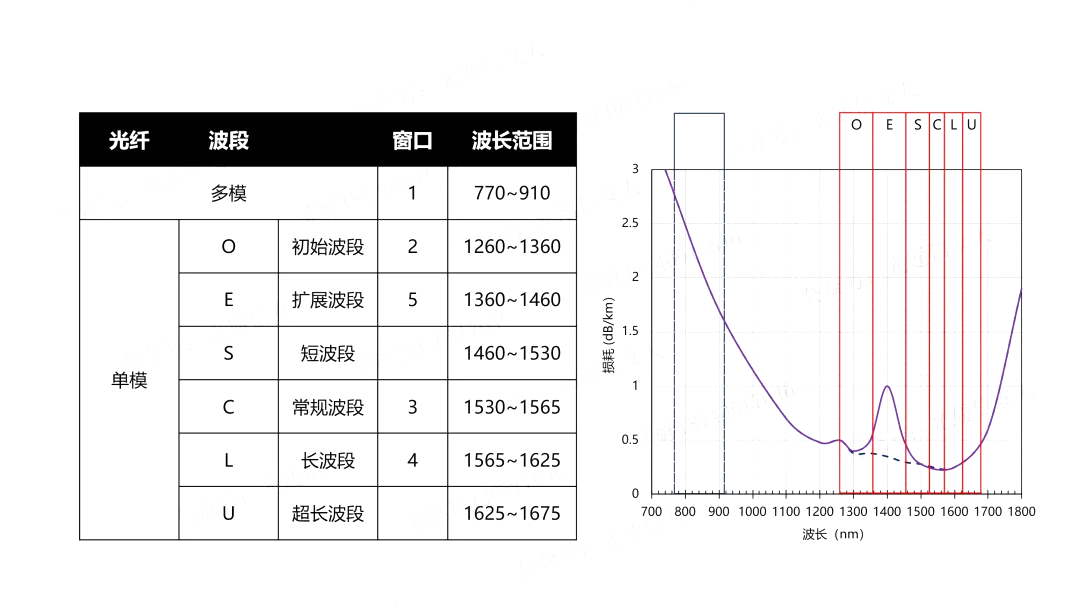

實芯光纖的工作波段劃分

對于空芯光纖而言，其工作波段是由中空套管的結構與材料設計而成的，換句話說，想讓空芯光纖工作在哪個波段，就照此設計就行。

現在對空芯光纖的研究還在繼續，尚未規模商用，所以經常將工作波段設計的與實芯光纖一致，能方便的使用實芯光纖現在的這一套完整的產業鏈，如光源、調制器、DSP、PD…….

未來空芯光纖如果有可能大規模使用，且市場足以支撐配套技術的資源投入的話，就有可能啟動定制化的與實芯光纖不一致的波長。

區別之5，二者的傳輸損耗不同。

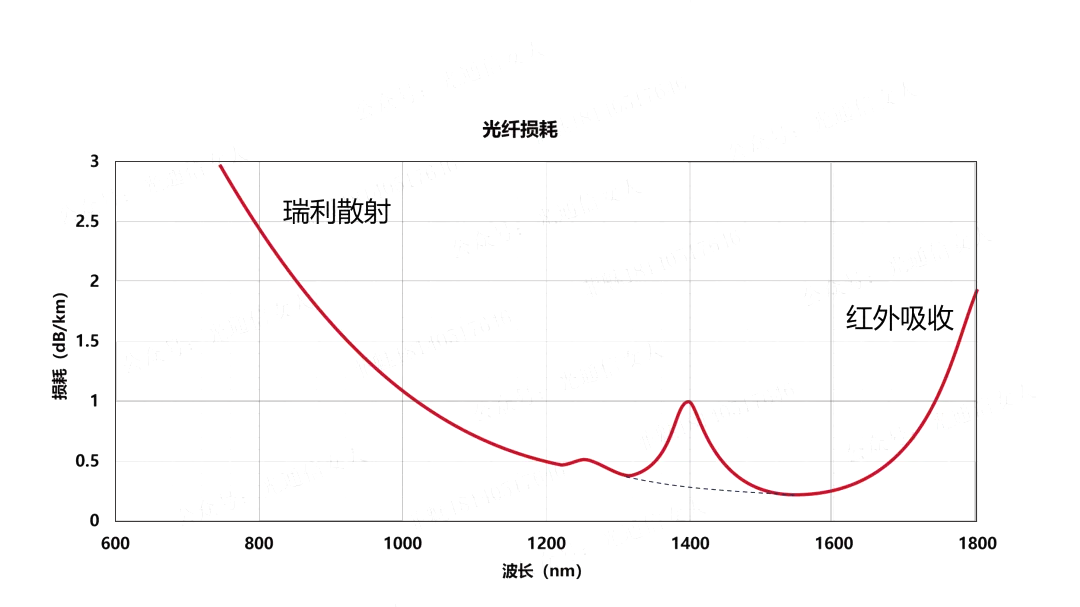

 實芯光纖受限于玻璃材質，會有瑞利散射損耗，結構損耗，水峰吸收損耗與紅外吸收損耗。水峰吸收損耗可以通過脫水來優化，結構損耗可以不斷的優化制造工藝降低這個損耗值。可但是，瑞利散射損耗是波長越短損耗越大，紅外吸收損耗則是波長越長損耗越大，瑞利散射損耗與紅外吸收損耗這兩個是玻璃造成的。

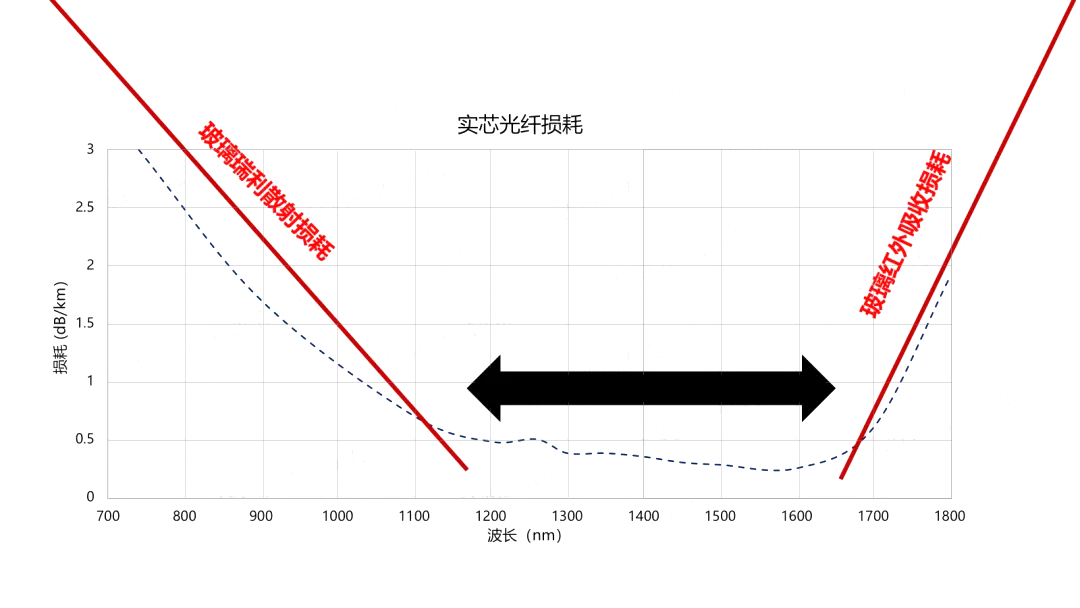

實芯光纖的光在玻璃中傳輸?shù)模覀儽M量工作在瑞利散射損耗與紅外吸收損耗這倆曲線留給我的少得可憐的波段內，物理?yè)p耗的極限約0.14dB/km

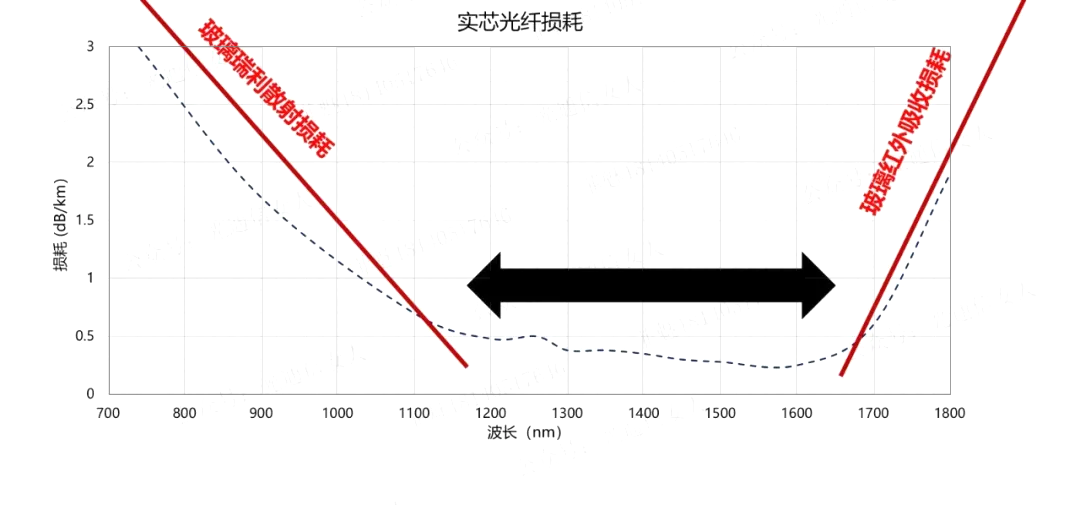

實芯光纖的損耗

實芯光纖損耗中瑞利散射損耗與紅外吸收損耗是由玻璃中的分子引起，屬于本征損耗。

而空芯光纖的光是在玻璃管的中空位置的，本質上脫離了玻璃材料的限制，可以更低。實際上這兩年也有一些廠家真的將損耗做到了比實芯光纖物理極限的0.14dB/km更低。

有空芯光纖的數據可以做到0.11dB/km，也有做到<0.1dB/km的。

2025年，空芯光纖可以做到比實芯光纖更低的損耗

空芯光纖的損耗更低，意味著可以傳輸更長的距離，這也是空芯光纖很重要的理論優勢。

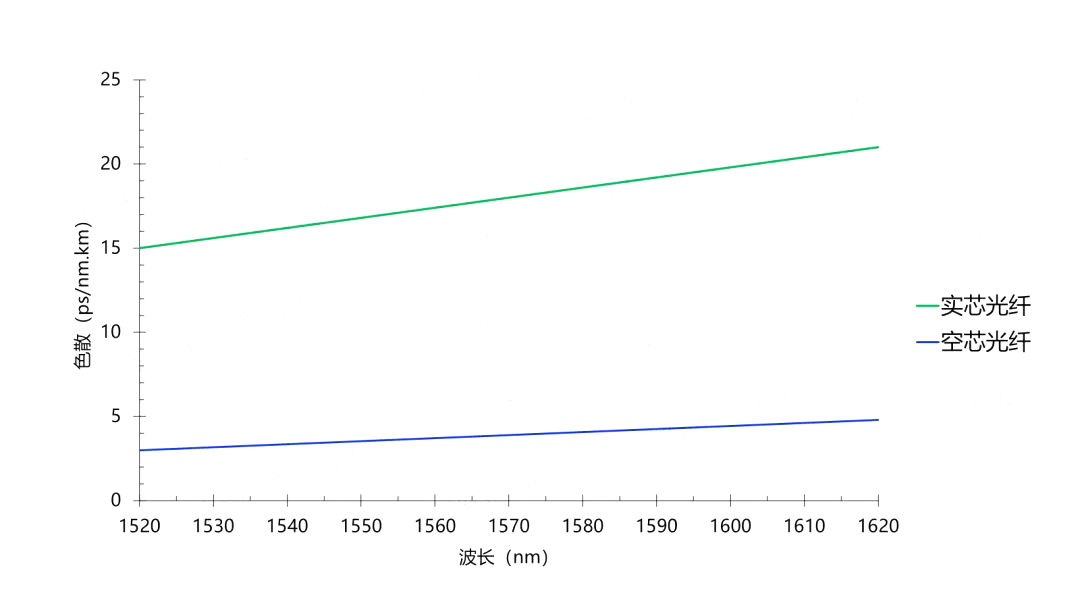

區別之6，二者的色散系數不同。

實芯光纖有色散，也因此會導致傳輸產生色散代價，劣化傳輸性能。色散是光在介質中傳播速度降低，且不同頻率的光在介質中傳播速度降低的程度不同，從而導致傳輸時延。

空芯光纖的光大部分在中空位置傳輸而非在玻璃介質里傳輸，所以色散很小，這也是空芯光纖的優勢。

區別之7，二者的非線性系數不同。

 傳統光纖的非線性效應是進一步提高通信質量的重要瓶頸，當光纖中的信號功率（入纖光功率）增大到一定程度時，光學信噪比OSNR（信號質量的標定指標之一）并非一直隨功率的增加而增加，而是會隨增長出現下降，信號隨之劣化。

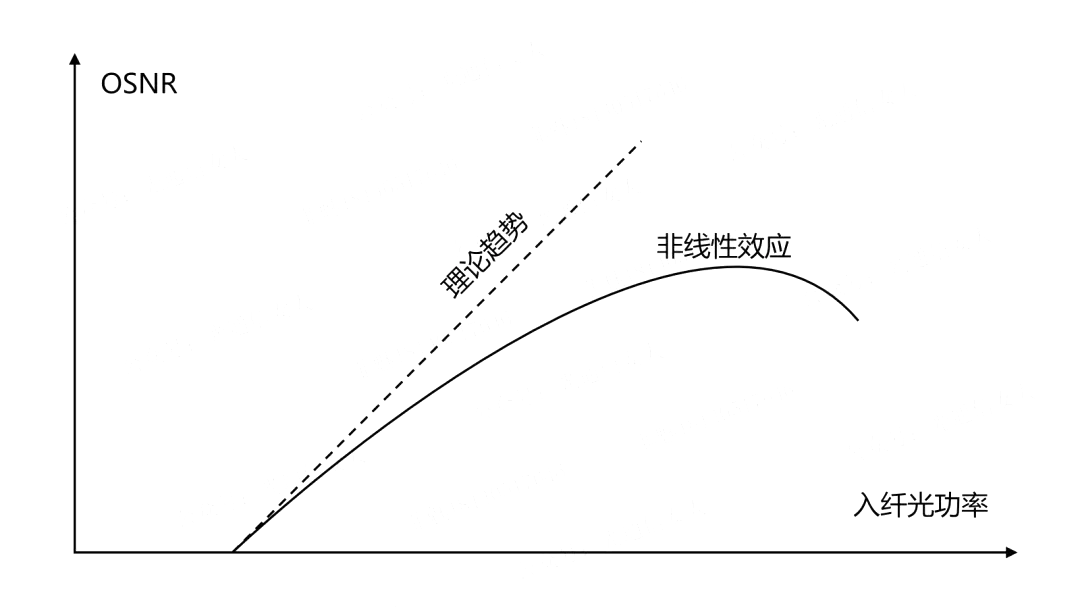

入纖功率增大時非線性效應導致OSNR劣化

非線性效應與入纖功率P成正比，與光場有效面積Aeff成反比。實芯光纖的光場有效面積Aeff較低，大約在80-150平方微米。

而空芯光纖的光場有效面積Aeff很大，某些設計可以達到~500平方微米，大幅度降低光纖的非線性效應，提高光信噪比，提高信號質量，延長傳輸距離。

空芯光纖與實芯光纖相比有很多不同的地方，在理論上具有低損耗，低色散，低時延，低非線性效應，成為大家關注空芯光纖的驅動力。

空芯光纖具有可設計的工作波長，對于未來的應用來說也有很強的關注度，比如把850nm這個波段用作單模波段，就可以不用高成本的InP材料，好像也挺好的。當然這也意味著重塑上下游芯片產業鏈。

空芯光纖目前的主要挑戰有幾個

 空芯光纖的制造工藝尚不成熟，目前僅能拉制幾公里到十幾公里的連續長度，且中空結構內部的氣體在拉制過程中會有氣壓變化導致拉制結構變形，而結構變形則容易將單模空芯光纖激發出多模，產生巨大的損耗。

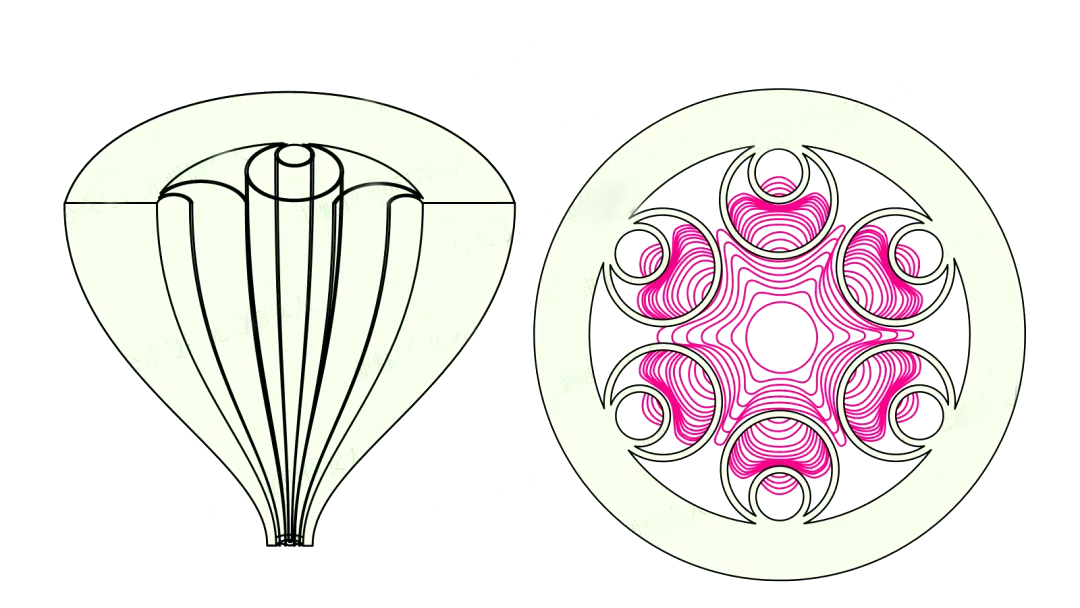

空芯光纖制造過程容易激發管內模式導致?lián)p耗激增

空芯光纖如激發出高階模（管模）則損耗會從之前的0.1dB/km驟升到數百上千dB/km，無法實現通信的傳輸。

空芯光纖通信系統的組建工藝尚不成熟，空芯光纖與傳統連接器、熔接、光源耦合等一系列的配套工藝不完全兼容，需要重建或優化。

空芯光纖的通信傳輸數學理論模型尚不成熟，實芯光纖雖然有各種各樣的損耗、色散和非線性效應，但產業數十年來針對這些傳輸特性建立了完善的通信數學理論模型，而空芯光纖的性能還在摸索，與之相關的通信數學公式是套用實芯光纖的模型只修改參數，還是重建模型，產業目前也沒有形成共識。

本文內容來自互聯網，如有侵權請聯系刪除。
