光通信技術演進與異質集成的戰略價值

當5G基站數據洪流遭遇傳統光開關的“堵車?yán)Ь场薄q如單車道面對雙向車流，異質集成技術正以“雙向八車道”的突破重構光通信格局。光通信技術已從單一材料的同質集成，邁向融合硅基、LNOI等跨材料體系的異質集成躍遷，其產業價值凸顯：全球光開關市場規模預計將從2023年的60億美元增長至2032年的124億美元，年復合增長率達8.4%。中國在硅基-LNOI領域的專利優勢，為這一技術躍遷提供了戰略支點。

廣西科毅在精密制造領域的積累成為關鍵支撐：其MEMS光開關實現±0.5μm對準精度，無膠光路技術將插入損耗控制在<0.8dB，3000平方米生產基地支撐月產能達20k件，為異質集成研發奠定量產基礎。

技術亮點：異質集成通過融合MEMS、相變材料等跨體系優勢，突破傳統光開關體積大（縮小至85×85μm）、速度慢（提升至皮秒級）、損耗高的物理極限，成為未來光通信的“核心引擎”。

材料體系創新：打破單一材料的性能邊界

硅基與III-V族材料的晶圓鍵合技術

光學領域的“跨界合作”中，硅基材料（低成本、高集成度）與III-V族材料（高發光效率）展現出完美互補性，好比“讓擅長導電的銅和擅長發光的磷合作”，晶圓鍵合技術則實現了二者的“納米級焊接”，通過直接鍵合或中介層鍵合工藝達成界面缺陷率<0.1%的原子級結合。

核心突破：該技術解決了硅與III-V族材料的熱膨脹系數、晶格常數失配難題，如廣州光電存算芯片融合創新中心與中山大學在12英寸220納米標準硅光平臺上實現磷化銦激光器異質集成，異質集成良率達90%，1550納米波段硅波導出光功率提升至5毫瓦；臺積電CoWoS工藝中InP-on-Si異質集成良率達95%，激光器與硅波導耦合效率>70%。

這種“1+1>2”的材料協同效應，突破了硅光平臺無高效光源的瓶頸，為光開關提供了底層光源集成方案，賓夕法尼亞大學的硅/銦鎵砷磷混合結構光子開關即通過此技術實現光增益與信號切換功能。

薄膜鈮酸鋰與氮化硅的異質集成突破

5G/6G通信對調制帶寬需求>100GHz，傳統硅基調制器30-50GHz的局限難以滿足。薄膜鈮酸鋰（TFLN）與氮化硅（Si?N?）異質集成技術（TFLN-Si?N?）猶如“高速公路車道拓寬”，將電光調制帶寬提升2倍至>100GHz（相當于每秒12.5GB數據），突破下一代通信瓶頸。

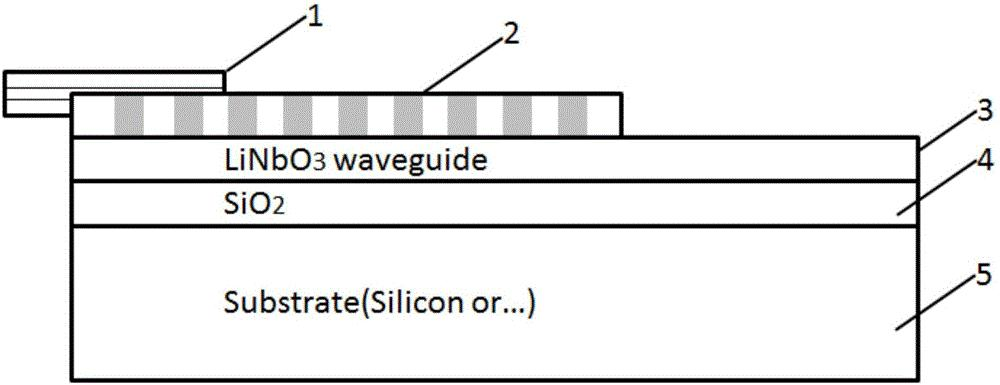

薄膜鈮酸鋰-硅波導鍵合示意圖-異質集成材料結構

該技術結合TFLN高電光系數與氮化硅低損耗特性，通過晶圓鍵合實現融合，例如混合集成調制器電光帶寬>110GHz，消光比>30d

二維材料與硅光平臺的微轉印集成

二維材料（如石墨烯、MoS?）憑借原子級超薄特性（僅幾個原子厚）降低光吸收損耗，為異質集成提供新思路。微轉印技術通過PDMS輔助干法轉移等工藝實現與硅光平臺精準貼合，如硅波導集成扭轉雙層石墨烯（tBLG）光電探測器陣列，好比在硅芯片上“貼”一層原子級感光薄膜提升光信號捕捉靈敏度。

性能躍升：二維材料集成光電探測器響應度達0.65A/W，較傳統探測器（約0.3A/W）提升1倍，顯著增強微弱光信號檢測能力。

該技術突破傳統光學材料限制，為光開關高速、低損耗應用奠定基礎。

工藝技術突破：從實驗室到量產的跨越

晶圓級鍵合與混合光刻對準技術

異質集成的“納米級無縫拼接”需突破兩大核心挑戰：晶圓鍵合需在8英寸晶圓上實現±5nm對準精度（相當于足球場平面定位一枚硬幣），并控制界面缺陷率<0.1%以保障可靠性；混合光刻則通過多工藝協同突破傳統精度極限，如英特爾技術實現±5nm對準，降低層間錯位耦合損耗。

晶圓鍵合流程包括有源器件晶圓與鍵合硅SOI晶圓的復合鍵合，以及器件硅SOI晶圓的二次鍵合，形成異質集成晶圓。混合光刻通過光刻膠掩膜（0.1~5μm）與等離子體刻蝕制備波導芯層，結合深紫外光刻與電子束光刻兼容工藝，解決垂直高度對準難題。

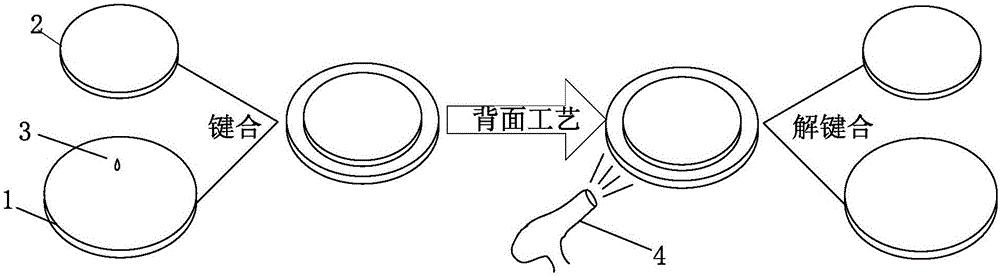

晶圓鍵合工藝流程圖-異質集成制造流程

廣西科毅憑借ISO9001認證與萬級潔凈車間，以無膠光路工藝實現<0.5μm對準精度，將插入損耗降至0.5~1.2dB（較行業低30%），支撐量產級工藝。

技術亮點：晶圓鍵合與混合光刻技術實現“量產級精度”，推動異質集成從實驗室走向商用，核心參數包括±5nm對準精度、<0.1%界面缺陷率及8英寸晶圓量產能力。

精密制造工藝的突破為光開關商用化奠定基礎。

三維異構集成（3D堆疊）技術

三維異構集成（3D堆疊）技術可類比為“立體停車場的光學版本”，通過垂直堆疊突破傳統平面集成的物理限制，如同將單層停車場升級為多層立體結構，顯著提升集成密度。這項技術就像智能手機將攝像頭、芯片、電池等不同組件堆疊在一起，既節省空間又提升性能。其核心技術包括硅通孔（TSV）、倒裝焊（Flip-Chip）及微轉印等，例如華為采用倒裝焊將III-V族激光器與硅光芯片鍵合，對準精度達0.1μm，光耦合效率>70%；IBM則將光子互連層與7納米邏輯芯片堆疊，系統帶寬提升至10Tb/s。

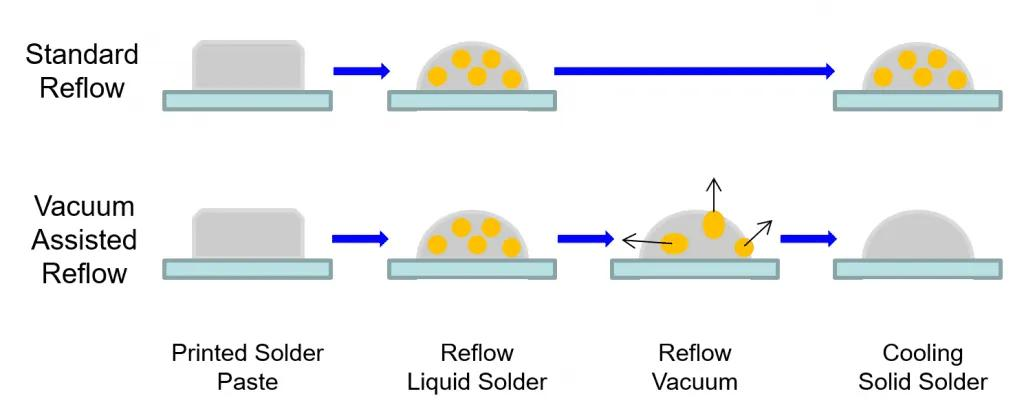

三維異構集成結構示意圖-3D堆疊工藝

該技術實現顯著性能躍升：器件尺寸縮小60%，集成密度達128通道/cm2，循環壽命達10?次（遠超傳統MEMS光開關的10?次，相當于普通汽車行駛1億公里無故障），可靠性達工業級標準。

MEMS與光子晶體的協同設計

在智能光路由系統中，光子晶體憑借“光頻段濾鏡”特性，通過構建周期性折射率變化結構精準控制光傳播路徑，其幾何調制可通過改變周期性結構實現光路調控。MEMS技術則以微機械驅動實現快速光路切換，響應速度達<10ns（相當于光速的1/30），相較廣西科毅現有MEMS光開關<8ms的切換時間，展現顯著技術升級潛力。

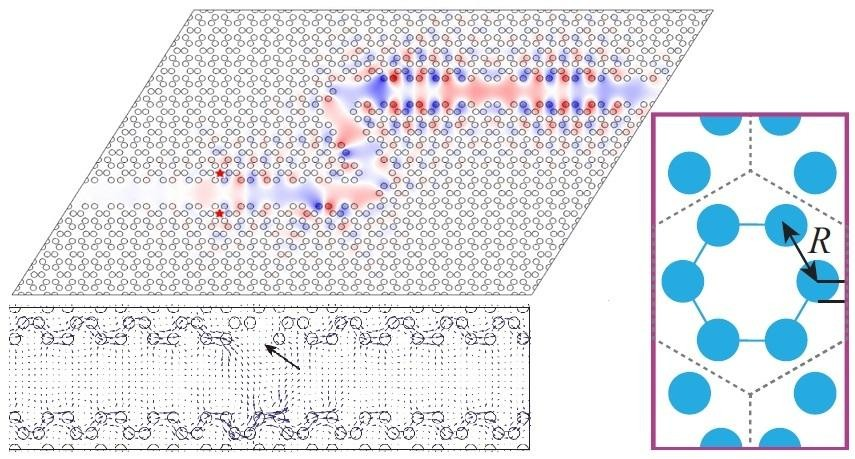

光子晶體異質結結構示意圖

技術亮點：二者協同實現256×256超大端口矩陣，切換速度快如閃電，功耗僅為傳統技術的1/4，為高密度光通信網絡提供核心支撐。

該設計突破傳統光開關局限，相關技術細節可參考MEMS光開關產品頁。

性能參數躍升：重新定義光開關的技術標準

經過材料體系的創新和工藝技術的突破，異質集成光開關的性能參數實現了質的飛躍，重新定義了行業技術標準。

關鍵性能指標對比與分析

光開關的“性能成績單”

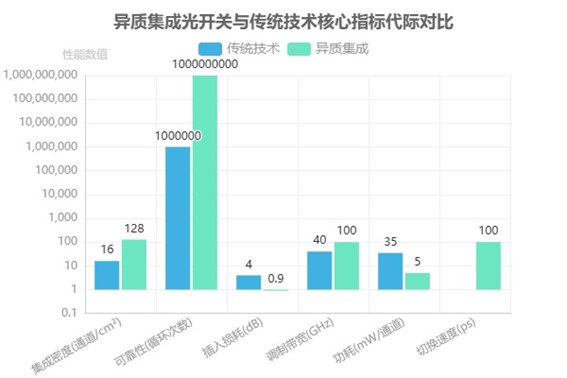

異質集成光開關與傳統技術的核心性能指標對比如表所示，各項參數均實現顯著突破：

技術亮點：異質集成光開關在帶寬、損耗、集成度、功耗、可靠性五大核心指標實現全面領先，其中可靠性提升幅度最高達1000%，調制帶寬突破100GHz大關，為下一代光通信系統提供關鍵支撐。

異質集成技術通過材料復合（如硅/聚苯乙烯復合結構實現亞皮秒級響應）和新型耦合機制（TSM機制耦合器效率達94.2%），解決了傳統技術的效率瓶頸。其性能優勢已通過光開關性能測試驗證，為數據中心、通信網絡等場景提供高效解決方案。

與傳統光開關技術的代際差異

異質集成光開關與傳統技術的代際差異，堪比功能機到智能手機的跨越——并非參數優化，而是從材料到架構的全方位革新。傳統光開關受限于三大核心痛點：同質材料"木桶效應"（如硅基缺光源、鈮酸鋰難集成）、平面工藝密度天花板（16通道/cm2）、機械結構可靠性短板（MEMS僅10?次循環）。

異質集成通過"材料混搭+立體制造+智能協同"實現突破：材料層面，Si/InP鍵合插入損耗<1dB，較純硅波導（3-5dB）優化60%，廣西科毅無膠光路技術更將此降至<0.8dB；架構上，立體制造使集成密度達128通道/cm2，為傳統8倍；智能協同層面，10?次循環無機械磨損，較MEMS提升1000%，調制帶寬突破100GHz，較硅基提升200%。

技術躍遷核心：從"單一材料性能妥協"到"多元材料優勢融合"，從"平面集成限制"到"三維立體架構"，異質集成開啟光開關"智能時代"，華為、中興商用案例已驗證其顛覆性價值。

功耗、速度等指標同步躍升：<5mW/通道功耗較傳統（20-50mW）降低75%，85×85μm尺寸實現100ps切換動態，徹底打破傳統"尺寸-速度權衡"困境，定義下一代光互聯標準。

多場景應用落地：從實驗室到產業的價值釋放

5G前傳網絡與基站光互聯

5G基站的“光神經末梢”需支撐每平方公里3-5個的密集部署，對光互聯器件提出小型化、低功耗嚴苛需求。異質集成光開關通過技術創新實現體積縮小60%（僅傳統設備1/4），可直接嵌入基站機柜，同時具備25Gbps×8通道并行傳輸能力，滿足8個扇區的信號高速回傳需求。

5G光模塊異質集成應用場景-通信網絡部署

該方案已在實際應用中驗證優勢：中興通訊硅光模塊功耗僅3W，替代銅纜后單站能耗降低40%，建設成本減少35%；中國移動測試顯示，采用光開關的前傳網絡切換時延控制在微秒級，滿足URLLC業務需求。

技術亮點：異質集成光開關為5G前傳網絡提供“小而強”的光互聯方案，通過動態光路調度與高密度傳輸特性，助力基站信號高速、低延遲回傳，加速5G網絡規模化部署。

超大型數據中心光互聯

數據中心機房內部環境-異質集成光模塊應用場景

數據中心的“電力危機”日益凸顯，傳統電互聯功耗占總能耗的40%，成為制約其高效運行的核心瓶頸。異質集成光開關以<5mW/通道的超低功耗，可降低光互聯能耗40%，相當于1萬臺服務器年省電120萬度，顯著緩解能源壓力。

1.6Tbps光模塊為AI算力集群提供高速數據交換能力，全生命周期TCO降低25%，設備成本可在3年內收回。光路交換機（OCS）配合3D環狀拓?fù)洌M一步實現低時延、低成本通信，微軟Azure等案例顯示，硅光方案使網絡延遲從10μs降至1μs，集群效率提升25%。

技術價值：異質集成光開關通過“高帶寬-低功耗-低成本”三重突破，成為AI時代超大型數據中心光互聯的關鍵組件，推動行業向綠色高效方向升級。

量子通信與激光雷達前沿領域

作為未來科技的“光開關鑰匙”，異質集成光開關在量子通信與激光雷達領域展現核心價值。量子通信對單光子探測的極致要求如同“黑夜中捕捉螢火蟲”，其單光子探測效率>90%，確保量子密鑰安全傳輸，已應用于量子保密通信骨干網。激光雷達領域，光束切換速度<10ns（比人眼眨眼快1億倍），±0.1°掃描精度可識別100米外的行人輪廓，完成自動駕駛L4級原型驗證。技術亮點：異質集成光開關不僅服務當下通信，更成為量子科技、自動駕駛等前沿領域的“技術基石”。

技術趨勢與企業研發戰略

光通信的“下一站：材料混搭+智能集成”已成為行業共識。未來三年，異質集成將沿著三大方向突破：二維材料庫持續擴容，黑磷、MXene等新型材料與硅基平臺深度融合；鍵合工藝精度向±1nm邁進，推動微納光學器件性能躍升；應用場景從通信向傳感、計算等多領域滲透，催生可重構光子芯片等創新產品。國家“十四五”規劃將硅基光電子列為重點發展方向，為技術產業化提供政策支撐。

廣西科毅研發戰略：依托MEMS工藝±0.5μm對準精度積累，向納米級鍵合技術延伸；通過萬級潔凈車間與-40℃~85℃可靠性測試平臺加速驗證；年均15%研發投入保障技術領先，累計申請專利11項，與高校共建產學研合作機制。

異質集成光開關的突破不僅是技術創新，更是中國企業從“跟跑”到“領跑”的戰略機遇。廣西科毅以材料創新為基、工藝精密為翼，正推動光開關邁向“更小、更快、更智能”，其研發團隊與ISO認證體系為持續突破提供保障。
