光通信產業的技術革新浪潮與光子晶體技術價值

在數字經濟飛速發展的今天，光通信作為信息傳輸核心基礎設施，正面臨帶寬需求爆炸式增長的挑戰。根據 LightCounting 預測，全球光開關市場規模將從 2023 年的 60 億美元增長至 2032 年的 124 億美元，2025-2032 年復合年增長率達 8.4%，數據中心、5G 網絡及醫療領域成為主要增長驅動力。在此背景下，傳統光開關在速度、功耗與集成度上的瓶頸日益凸顯，而光子晶體波導光開關憑借高速（數十 Gbps 傳輸速率）、低功耗（基于光學原理降低能耗）、超小型化（微納米量級）的顯著優勢，成為突破技術壁壘的關鍵方向。

作為國家高新技術企業，公司依托進口高精度調測設備，在光子晶體器件研發與量產領域具備堅實實力。光子晶體通過周期性排列介電材料（如硅）實現對光子的精準操控，其光子禁帶與局域效應可突破傳統器件尺寸與速度的固有平衡，為光通信系統效率提升提供核心支撐。

5G光通信網絡架構示意圖

技術價值核心：光子晶體技術不僅推動光開關向低時延（快于皮秒切換）、高穩定性（比傳統硅基波導提升兩個數量級）演進，更通過拓撲光子學等方向（如清華大學三維拓撲光子晶體在 1.55μm 波段實現 0.05dB/cm 低損耗傳輸），為 5G 網絡架構、全光數據處理等場景提供抗干擾、高集成的解決方案。

該技術突破將加速流媒體、人工智能訓練等高速數據依賴場景的發展，成為光通信產業升級的核心驅動力。

光子晶體波導光開關的結構設計與材料創新突破

光子晶體波導光開關的技術突破源于“結構-材料-工藝”三維協同創新，其核心在于通過周期性介電結構調控實現光信號的高效操控。結構設計上，采用二維三角晶格異質結架構，通過在光子晶體中引入線缺陷波導構建高傳輸效率系統，原理類似電子在半導體晶格中的運動特性。基于平面波展開法（PWM）模擬顯示，當耦合介質柱折射率從3.4調節至2.8時，耦合長度可縮短至5a（a為晶格常數），在1550 nm通信波長下實現光信號快速切換，器件尺寸僅5.2 μm，較傳統波導結構縮小至1/36，為大規模光子集成奠定基礎。

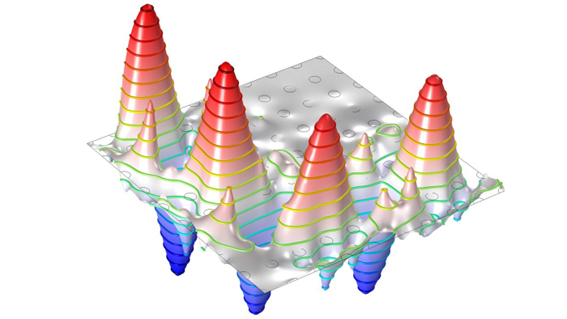

二維三角晶格光子晶體波導結構設計

材料體系方面，硅-空氣結構的高折射率對比度（硅折射率3.4，空氣1.0）有效限制光場傳播，與公司現有MEMS光開關材料技術形成協同效應。通過在硅基襯底上構建周期性介質柱陣列，結合摻雜工藝調節折射率分布，可精準控制光子帶隙特性，滿足不同波長信號處理需求。工藝層面，采用Raith-150電子束加工系統實現介質柱半徑±50 nm的超高精度控制（對應±0.02a的相對精度），確保晶格周期一致性，顯著降低傳輸損耗。

關鍵技術指標

? 結構：二維三角晶格異質結，耦合長度5a@1550 nm，器件尺寸5.2 μm

? 材料：硅-空氣高折射率對比度體系，兼容MEMS工藝

? 工藝：介質柱加工精度±50 nm，電子束直寫制備

上述創新使光子晶體波導光開關在保持高傳輸效率（>95%基模耦合）的同時，實現納秒級切換速度與微米級器件尺度的結合，為下一代光互聯芯片提供核心支撐。

異質結耦合波導技術的核心原理與性能優勢

異質結耦合波導技術以“光信號定向操控”為核心，通過構建光子晶體異質結構實現光路徑的精準切換。其基本結構為在光子晶體中嵌入兩行平行單模線缺陷波導，以耦合介質柱為間距形成耦合區，通過調節部分耦合介質柱的折射率（典型范圍3.4→2.8）構建異質結，類似電子學“PN結”的能帶調控機制，改變光子晶體的能帶結構，從而控制光信號在不同波導間的傳輸路徑。

核心原理

該技術基于折射率調控與光波定向傳輸理論，通過平面波展開法計算不同入射光頻率下耦合介質柱折射率變化對耦合長度的影響，優化工作參數；利用時域有限差分法動態模擬光信號傳輸過程：當耦合介質柱折射率為3.4時，光信號沿初始波導定向傳輸；當折射率降至2.8時，耦合區光場分布重構，實現向另一平行波導的高效切換，完成開關功能。此過程中，異質結構介質柱位置的隨機分布對性能影響較小，保障了結構穩定性。

性能優勢

異質結耦合波導光開關在關鍵指標上顯著優于傳統技術，具體對比如下表所示：

此外，該技術突破了傳統光開關的尺寸-速度權衡，在85×85 μm微小尺寸下實現100 ps級切換速度，1550 nm通信波段消光比達19.5 dB。基于非厄米物理的調控機制提升了切換精度，垂直耦合設計減少光路損耗，為光子晶體器件的集成化提供了核心支撐。

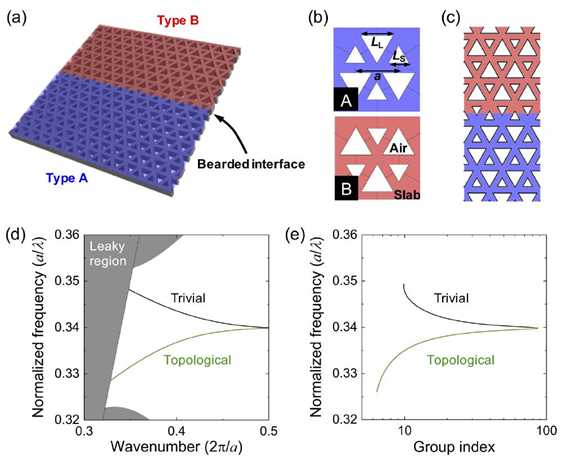

異質結耦合波導光開關工作原理示意圖

（注：圖中標注關鍵參數：耦合區長度5 μm、折射率調節范圍2.8-3.4、線缺陷波導間距2a）

核心創新點：通過動態調控耦合介質柱折射率實現光路徑切換，結合非厄米物理機制與垂直耦合結構，在微型化尺寸下同時實現低損耗、高速響應與長壽命，為下一代光通信系統提供關鍵器件支撐。

與傳統光開關技術的性能對比及行業突破價值

傳統光開關存在多重技術瓶頸：MEMS光開關依賴微鏡機械運動導致磨損失效，機械式開關功耗普遍超過1 W，且面臨尺寸-速度正相關矛盾——大型器件雖支持更高數據吞吐量，但能耗、體積和成本同步上升。熱光開關受限于加熱控溫響應速度（毫秒級），液晶光開關則存在插入損耗波動問題，傳統定向耦合器開關區域長度通常超過150 μm，難以滿足高密度集成需求。

傳統技術核心痛點：MEMS微鏡機械磨損降低壽命，機械式功耗>1 W，尺寸-速度權衡限制集成度，穩定性較光子晶體技術低兩個數量級。

光子晶體波導光開關通過三大創新實現突破：采用VO?熱相變材料實現非易失性狀態保持（斷電無需功耗維持），溫度補償設計將損耗變化控制在<0.25 dB；85×85 μm的納米單元尺寸較傳統器件縮小36倍，切換速度達萬億分之一秒級，同時三維拓撲結構實現0.05 dB/cm超低傳輸損耗，直角彎折處透射效率100%。

在智能電網光纖抄表項目中，1×2光子晶體光開關實現年故障率<0.1%的可靠性驗證，其硅基集成特性為高密度光子集成電路提供關鍵支撐，推動光通信產業向高速、低功耗、微型化方向跨越發展。

廣西科毅光通信的技術實力與產業化支撐能力

廣西科毅光通信科技有限公司成立于 2009 年，總部位于廣西南寧，是一家專注于光通信無源器件研發、生產與服務的國家高新技術企業，在平面波導集成光學（PLC）及微機械（MEMS）技術領域形成“研發-生產-服務”全鏈條優勢，為國內外客戶提供 MEMS光開關、機械式光開關等核心器件解決方案。

研發實力：博士團隊引領技術突破

公司研發團隊由 3 名博士領銜，核心成員多具備跨國光通信企業十年以上工作經驗，在光波導設計、MEMS工藝及封裝測試領域積累深厚技術儲備。通過與國際光通訊公司及科研機構合作，累計申請專利 11 項，其中“1X4 保偏磁光開關”“固態光程倍增光纖延遲線裝置”等專利技術，實現光開關結構緊湊化與光損耗降低。公司每年將銷售額的 15%投入研發，重點布局光子集成與新材料工藝，近期在磁光開關技術上的突破為光子晶體器件調控提供了新路徑。

生產體系：規模化制造保障產能

科毅光通信在南寧、桂林設有兩大生產基地，總面積超 3000 平米（南寧 2200㎡+桂林 700㎡），配備 200+臺進口高精度設備，包括分辨率達 50nm 的電子束光刻系統及國際頂尖測試設備，構建從芯片加工到器件封裝的完整生產線。通過 ISO9001 質量管理體系認證，產品符合 Telcordia GR-1221/1209 標準，月產能穩定在 20k 件，機械光開關使用壽命達 10^9 次切換，遠超行業平均水平。

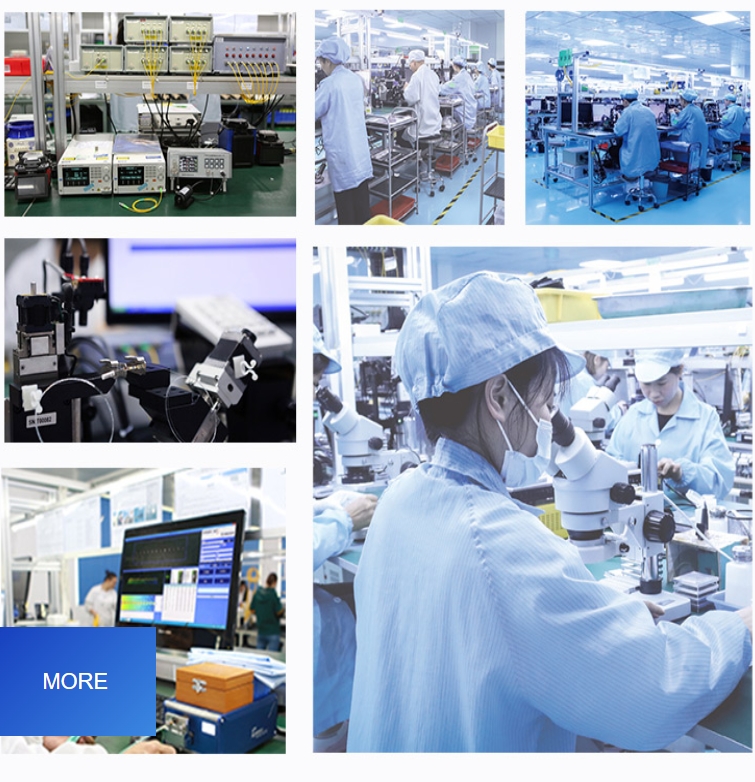

科毅光通信3000平米光開關生產基地

服務響應：定制化與快速交付能力

依托柔性生產體系，公司實現 72 小時常規產品交付及 2 周定制樣品交付，可根據需求開發 461nm、532nm 等特殊波長光開關，并提供 OEM/ODM 服務。產品已出口至全球 140 多個國家和地區，累計外貿出口額突破 3000 萬美元，通過 24 小時服務熱線保障客戶快速驗證需求。

作為光通信無源器件領域的專業供應商，科毅光通信以“技術領先+產能保障+快速響應”的綜合優勢，持續為全光網絡建設提供核心器件支撐。

光子晶體波導光開關的多領域應用場景與市場前景

光子晶體波導光開關憑借高速切換、低能耗及定制化特性，已在通信、數據中心、新興技術等多領域實現深度適配，其市場規模伴隨數字化轉型持續擴張。

在 5G 通信領域，該技術通過優化前傳網絡架構提升靈活性。科毅光通信的 1×4 光開關模塊已在某省移動前傳網絡 OADM 節點部署，切換速度達 5 ms，支持光信號動態路由與網絡自愈，滿足 5G 基站高密度部署下的靈活配置需求。此外，類似技術還應用于智能電網，如科毅 1×2 光開關支持 PLC 光載波通信，已試點用于智能電表光纖抄表與遠程控制。

數據中心場景中，光子晶體光開關以“碳中和設計”實現綠色適配。其單臺碳足跡低至 0.6 kgCO?e，可優化光互聯架構并降低能耗，契合全球數據中心低碳轉型趨勢。

光子晶體光開關在數據中心光互聯中的應用

新興領域展現出強勁定制化潛力。在自動駕駛領域的 1×16 磁光開關支持多通道快速切換，滿足激光雷達對環境感知的高實時性要求；在工業與消費場景，1×4 光開關通過 MIDI 協議實現音樂演出光纖燈光控制，動態光影效果與節奏精準同步。

市場層面，全球光學開關市場 2023 年規模達 60 億美元，預計 2032 年增至 124 億美元，2025 - 2032 年復合年增長率 8.4%，主要受數據中心、5G 及醫療需求驅動。成本優勢進一步加速滲透，如科毅 2×2 Bypass 光開關批量采購（≥1000 臺）單價可低至 350 元/臺，規模化應用潛力顯著。

核心市場數據

? 2023 年全球光學開關市場規模：60 億美元

? 2032 年預測規模：124 億美元（CAGR 8.4%）

? 典型產品規模化成本：350 元/臺（2×2 Bypass 光開關，≥1000 臺采購）

技術挑戰與未來發展趨勢展望

現有突破方面，碳中和設計已取得顯著進展，涵蓋綠電生產（100% 光伏）、材料回收（95% 可回收）及節能運行（功耗<0.3 W），科毅光開關碳足跡達 0.6 kgCO?e/臺，較行業水平降低 50%。

當前待解難題突出表現在四方面：一是高密度集成瓶頸，128 通道以上集成時串擾仍>25 dB；二是制造精度要求嚴苛，硅層與 InGaAsP 層納米級對齊誤差易致器件失效，工藝復雜度推高成本；三是穩定性不足，機械振動、熱漂移及部分器件需 40 K 低溫（如 JQI 開關）制約實用化；四是動態調控難題，拓撲態寬帶動態調控及非線性體系中拓撲保護特性維持尚未突破。

未來布局將聚焦三大方向：以拓撲光子晶體解決抗干擾問題，結合 AI 逆向設計（如遺傳算法優化耦合器）提升性能；依托每年 15% 銷售額研發投入，推進“光子晶體+磁光效應”復合技術路線，呼應磁光開關專利布局；同步探索二維材料應用、非厄米物理調控及 AI 設計平臺，實現集成化、智能化與低功耗目標，推動技術從實驗室走向商用。

光子晶體技術引領光通信產業升級與科毅的使命擔當

光子晶體技術通過結構設計創新（二維/三維光子晶體、拓撲結構）、材料突破（液晶、石墨烯）及性能提升，實現超小型化（85×85 μm級）、低功耗（飛焦耳級）、高可靠（長壽命、高穩定性）三大核心突破，突破傳統器件瓶頸，引領光通信產業向高速化、集成化、低能耗升級，支撐5G、物聯網、量子計算等領域需求。廣西科毅光通信作為國家高新技術企業，憑借20余年研發經驗（MEMS、機械式光開關技術積累）、規模化生產能力（月產能20k）及定制服務體系，肩負前沿技術產業化使命，推動光子晶體器件落地應用。未來，科毅將持續以“研發+生產+服務”綜合優勢，助力中國光通信產業從“跟跑”邁向“領跑”，提升國際競爭力。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
