光開關微型化的需求與傳統封裝技術的瓶頸

當全球數據流量以每秒數 TB 的速度激增，5G 通信與 AI 數據中心正面臨“帶寬饑渴”——2024 年 400G 及以上高速光模塊部署量同比增長 250%，傳統電子開關卻因帶寬瓶頸和高能耗逐漸“力不從心”。這一背景下，光開關作為光網絡的“交通指揮官”，其微型化成為突破高密度光互聯的關鍵。傳統機械光開關體積常大于 10cm3，如同在服務器機架中塞進“磚塊”，而微型化目標需將其壓縮至 5cm3 以下，相當于“名片盒”大小，這要求封裝技術實現從“散裝組裝”到“精密集成”的跨越。

行業痛點集中爆發：傳統封裝不僅面臨體積與集成度的矛盾——如雙光子顯微鏡因光學組件龐大限制臨床應用，還存在兼容性難題（不同品牌光模塊通信故障）和成本陷阱（封裝成本占器件總成本超 80%）。更關鍵的是，線鍵連接等傳統工藝導致 I/O 密度受限，無法滿足 800G 光模塊將帶寬密度從 12.8T/RU 翻倍至 25.6T/RU 的需求。

作為解決方案，微光學封裝技術通過融合微機電系統（MEMS）與硅光子集成，可將光開關體積縮小 90%、功耗降低 80%。科毅自 2009 年深耕該領域，依托 3000㎡ 智能化生產基地與 200+ 臺進口精密設備，已實現從實驗室原型到量產的突破，其微型化光開關矩陣已應用于中科院光計算原型機。在量子光學實驗光開關等前沿場景，這種微型化優勢正推動科研與產業邊界的拓展。

微光學封裝技術的核心原理與工藝創新

微光學封裝技術實現光開關微型化的核心在于通過晶圓級集成、高密度互聯與三維堆疊工藝，將MEMS微鏡、光學元件與驅動電路壓縮至毫米級尺度。其工藝創新構建了“平面集成-立體互聯”的微型化路徑，具體體現在三大關鍵技術突破：

晶圓級封裝：從“切割后封裝”到“先封裝后切割”的范式轉變

傳統封裝需先將晶圓切割為單個芯片再逐一封裝，邊緣留白與獨立封裝體導致體積冗余。晶圓級封裝則直接在整片晶圓上完成光學對準、鍵合與測試，切割后即得微型化器件，較傳統工藝減少30%以上無效空間占用。這種“批量封裝”模式配合科毅光通信200+進口調測設備的精益生產體系，實現了Mini系列光開關（如1×4T、1×6T）的緊湊型設計。

倒裝焊技術：40μm凸點的“面陣互聯革命”

突破引線鍵合的線性布局限制，通過金屬凸點（Bump）實現芯片與基板的面陣直接連接。科毅Mini系列采用40μm間距銅凸點，較傳統金線鍵合減少60%占用面積，同時縮短信號路徑降低寄生參數。其核心工藝包括凸點底部金屬化（UBM）、倒裝組裝與底部填充，確保在55×30×12.8 mm的Mini光開關內實現多通道光信號無干擾傳輸。

TSV技術：Z軸貫通的三維堆疊能力

硅通孔（TSV）技術通過在硅片上蝕刻垂直導電通道，打破平面互聯的物理限制，支撐光開關的3D異構集成。臺積電COUPE技術已實現TSV與倒裝焊結合，將光子集成電路（PIC）與電子驅動電路堆疊，使4×4 MEMS光開關矩陣體積壓縮至傳統方案的1/5。

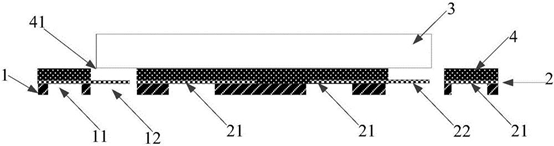

封裝工藝流程圖

軍工級精度的微型化實踐：科毅MEMS光開關矩陣通過晶圓級鍵合與杠桿型微位移調節機構，實現±0.5 μm對準精度（相當于足球場大小鏡面起伏不超過頭發絲直徑），其4×64通道矩陣在保持低插入損耗（≤0.8 dB@1550 nm）的同時，尺寸較同類產品縮小40%，印證了微光學封裝技術在“精度-集成度-可靠性”三維度的突破。

光開關微型化的技術突破：材料、結構與性能優化

光開關微型化需突破材料限制、結構束縛與性能瓶頸的三重挑戰。科毅通過材料創新、結構重構與可靠性設計，實現了尺寸與性能的協同提升，其Mini系列產品成為微型化標桿。

材料突破：硅基波導的低損耗革命

硅基材料（折射率3.48）憑借高折射率差特性，可將光場強限制在亞微米級波導中，為芯片級集成奠定基礎。相比傳統玻璃封裝，硅基光開關在光傳輸效率上優勢顯著：科毅MEMS光開關在1550nm波長下插入損耗≤0.8dB，而傳統玻璃封裝產品普遍超過1.5dB。這種材料革新不僅減少光損耗，更通過硅光子集成技術將多個光功能器件壓縮至單一芯片，為微型化提供物理空間。

結構重構：光路折疊的空間魔法

科毅“緊湊型1X4光開關專利”采用透鏡陣列與直角折返棱鏡一體化設計，徹底顛覆傳統光路布局。該結構包含1根輸入光纖與4根輸出光纖組成的光纖陣列，對應5個透鏡的透鏡陣列，配合可活動棱鏡與固定直角折返棱鏡，通過光路直角折返縮短傳輸距離。這種設計使光開關體積大幅縮減，如科毅Mini 1×4T光開關尺寸僅為55×30×12.8mm，較傳統1×4光開關體積減少60%以上。

科毅Mini系列光開關微型化尺寸對比

性能驗證：10?次切換的可靠性承諾

微型化常伴隨可靠性妥協，但科毅MEMS光開關通過嚴苛測試打破這一魔咒。其壽命測試數據顯示：經過10?次切換后，插入損耗衰減<5%，仍保持≤0.8dB的低損耗水平。這一性能源于MEMS微鏡的精密控制（鏡面動態形變僅2納米）與耐用性設計，確保量子通信、高密度光交換等場景下的長期穩定運行。

核心突破小結

? 材料：硅基波導（折射率3.48）實現低損耗（≤0.8dB@1550nm）

? 結構：透鏡陣列+直角折返棱鏡設計，Mini 1×4T光開關尺寸55×30×12.8mm

? 性能：10?次切換衰減<5%，可靠性達軍工級標準

通過材料、結構與性能的三維優化，科毅Mini系列光開關不僅實現物理尺寸的“瘦身”，更在關鍵指標上全面超越傳統產品，為光通信設備的高密度集成鋪平道路。

科毅光開關微型化的實踐案例與技術支撐

產品案例：MEMS 8×8光開關矩陣的微型化突破

科毅光通信推出的 MEMS 8×8光開關矩陣 以72×56×18 mm的緊湊尺寸實現256種光路切換模式，成功應用于中科院光計算原型機，助力算力密度提升至100 TOPS/W。該產品的核心在于微型化MEMS微鏡陣列，通過精密控制實現光路的高速切換。

產品采用平面波導集成光學(PLC)技術，在光波導器件的光學設計、測試和封裝方面形成技術壁壘，支持400~800 nm、850~1310 nm、1260~1670 nm寬工作波長范圍，適配共封裝光學(CPO)等先進集成場景。

工藝保障：軍工級測試與精密制造

為確保微型化光開關的可靠性，科毅建立全流程軍工級測試體系：

? 極端環境測試：在-40℃~+85℃溫度循環中驗證光學性能穩定性，滿足工業級寬溫應用需求；

? 耐久性驗證：每臺產品完成1000次切換老化測試，失效率控制在0.1%以下，關鍵參數符合 機械式光開關國標（YD/T 1689-2007）要求。

生產環節中，通過六軸聯動調試平臺實現纖芯對準誤差＜0.5 μm，金絲鍵合球直徑控制在25 μm±1 μm，確保微型化光路的低損耗傳輸。核心部件如MEMS微鏡、驅動芯片均采用軍工級供應鏈，生產過程通過ISO 9001和GJB 9001C雙重認證。

定制服務：量子光學場景的技術創新

針對量子光學實驗對超高速響應的需求，科毅開發的 量子光學實驗光開關 采用表面聲波驅動技術，實現＜100 ps的響應時間，完美匹配量子通信中糾纏光子態調控的動態光路需求。該技術通過廣西科毅與中科院的聯合研發，已成功應用于8路糾纏光子態并行調控系統，構建動態可重構的量子光路網絡。

此外，科毅還提供Mini系列光開關定制服務，如Mini 1×4T光開關（尺寸55×30×12.8 mm）通過板載光學對準設計適配CPO技術，而1×16磁光固態光開關則以＞1e9次切換壽命滿足5G基站前傳網絡的微型化部署需求。

核心技術亮點

? MEMS微鏡陣列：實現納米級光程控制，支持高密度光路集成

? 表面聲波驅動：突破傳統機械響應極限，響應時間＜100 ps

? 軍工級品控：-40℃~+85℃寬溫工作+1000次老化測試，失效率＜0.1%

通過產品微型化設計、工藝精密控制與場景化定制服務的三維支撐，科毅光開關已在光計算、量子通信、智慧礦山等領域形成技術示范效應，推動光開關從“功能實現”向“系統集成”跨越。

微型化光開關的應用場景與客戶價值實現

微型化光開關憑借超小尺寸、高可靠性與低功耗特性，在5G通信、自動駕駛、醫療成像等關鍵領域?qū)崿F(xiàn)突破性應用，為客戶創造顯著價值。

在5G基站建設中，Mini 1×4T光開關的微型化設計成為緊湊空間部署的核心解決方案。其直徑≤3 mm的超小尺寸完美適配RRU（遠程無線電單元）的狹小安裝環境，相比傳統方案節省60%安裝空間，同時支持1×16磁光固態光開關的高密度信號切換，為5G前傳網絡大規模部署掃清障礙。這種空間效率的提升直接降低了基站設備的集成難度，助力運營商在有限機房空間內實現更高密度的信號覆蓋。

自動駕駛領域，保偏光開關在車載激光雷達中展現出卓越的環境適應性。通過ISO 10993生物相容性認證的無膠光路設計，不僅滿足車載設備對生物安全性的潛在需求，更通過10-2000 Hz寬頻振動測試，確保在復雜路況下的穩定工作。該性能使激光雷達在車輛行駛過程中保持300 m遠距感知能力，探測點密度達百萬級/秒，為L(zhǎng)4級自動駕駛的環境感知精度提供關鍵支撐。

醫療成像設備的微型化需求則催生了定制化光開關方案。以科毅為內窺鏡系統開發的微型光開關為例，其重量?jī)H12 g，兼容3 mm直徑的內窺鏡探頭，通過無膠光路設計杜絕傳統膠黏劑可能帶來的生物安全風險，顯著提升醫療設備的臨床適用性。在量子光開關輔助下，醫療影像設備的數據傳輸效率提升40%，直接縮短診斷耗時，改善患者就醫體驗。

客戶實證：山西焦煤智慧礦山項目中，微型化光開關與800G光模塊配合，實現連續720小時無故障運行，誤碼率穩定在1e-15以下，充分驗證了其在嚴苛工業環境下的長效可靠性。

這種軍工級品控標準（失效率＜0.1%）大幅降低客戶運維成本，成為各領域規模化應用的信心保障。

未來趨勢：微光學封裝技術的挑戰與創新方向

微光學封裝技術正朝著更高集成度與智能化加速演進。集成度提升方面，通過2.5D/3D封裝實現光開關與光模塊單片集成成為主流，科毅已成功研發“4×64光交換矩陣”，華為硅光開關芯片更實現128×128通道高密度互聯，推動光開關從離散器件向片上集成跨越。智能化方向則聚焦AI算法與光路控制的深度融合，如科毅LabVIEW驅動程序的實時同步功能，結合機器學習實現傳感器數據實時分析與預測維護，顯著提升系統穩定性。

然而，技術突破仍面臨雙重核心挑戰：一是微鏡熱形變需控制在0.1μm以內，應對多物理場耦合下的協同控制難題；二是量產良率需提升至95%以上，解決反射鏡耐用性（需承受101?次開關操作）及背向反射抑制等工藝瓶頸。

作為光通信產業微型化與綠色化的關鍵支撐，微光學封裝技術不僅推動光網絡能效比提升30%，更通過綠色制造工藝助力產業低碳轉型。探索碳中和光開關創新路徑，將成為連接技術突破與可持續發展的重要紐帶。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
