光開關在光纖通信中的核心價值與故障挑戰

光開關作為光纖通信網絡的"神經中樞"，其穩定運行直接關系到關鍵基礎設施的通信連續性。廣西某智能礦山項目中，因光開關光學窗口污染導致通信中斷，造成采礦設備調度延遲2小時，這一案例凸顯了其在復雜工業環境中的核心地位。作為承擔光路切換、系統保護與動態配置的關鍵器件，光開關在廈金海纜施工中通過矩陣切換實現舊纜切斷瞬間流量零中斷，OLP光切換裝置更能將電力通信系統可靠性提升30%以上。

然而，極端環境（高溫、高濕度、粉塵）、機械磨損（卡滯、變形）及光學污染等因素常引發故障：某食品廠灌裝線因光電開關表面油污累積，導致每小時損失成品800瓶。廣西科毅光通信科技有限公司作為國家高新技術企業，其MEMS與機械式光開關以0.5dB低插入損耗、≥10?次超長壽命及-40℃~+70℃寬溫工作特性，已廣泛應用于5G通信、智能礦山等嚴苛場景。針對故障診斷的復雜性，本文提出標準化"5步排查法"，為工程人員提供系統化解決方案。

光開關故障診斷的基礎理論與工具準備

光開關通過光路切換實現信號路由，核心分為機械式與MEMS兩類。機械式光開關依賴光學元件機械運動改變光路，關鍵參數含插入損耗（IL≤0.8 dB）、偏振相關損耗（PDL≤0.10 dB）等，故障多源于物理層（如鏡面污染、機械位移），需符合YD/T 1689-2007標準。MEMS光開關基于微鏡反射原理，具備體積小、集成度高特性，切換時間≤8 ms，重復性≤±0.02 dB，故障易受微鏡校準偏移影響。

故障診斷需準備工具：光功率計（精度±0.1 dB）、OTDR（動態范圍≥40 dB）、萬用表（電壓測量）、無水酒精棉片（清潔光學部件）及設備手冊。科毅光開關低損耗特性（如OSW-1×1插入損耗Typ:0.5 dB）可降低故障排查干擾，提升光衰檢測準確性。

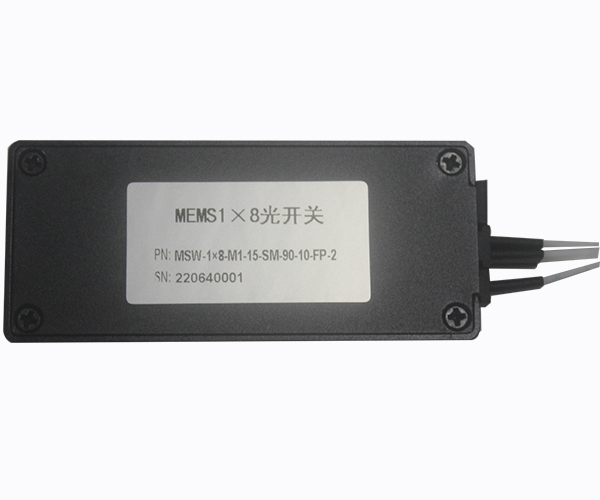

科毅MEMS光開關產品實拍

診斷要點：優先檢查物理層污染與機械位移，結合光功率計實測損耗值與標準參數對比，MEMS類型需額外關注微鏡驅動電壓穩定性。

第一步：物理層檢查——環境與連接可靠性驗證

物理層檢查是光開關故障診斷的基礎環節，需系統驗證環境清潔度與連接可靠性，具體操作如下：

光學窗口污染排查與清潔

光學窗口污染是信號衰減的主要誘因，需使用無水酒精棉片順時針擦拭光開關端口陶瓷插芯，避免劃傷端面。科毅光開關采用IP65防護設計，可顯著降低粉塵污染導致的插入損耗增長（Typ: 0.25 dB/年），尤其適用于工業粉塵環境。清潔后需檢查窗口無殘留棉絮或劃痕，確保光路通透。

光纖連接器緊固性驗證

需確保FC/SC等類型連接器旋緊到位，可通過輕微晃動線纜檢查是否松動。建議使用光纖放大鏡觀察連接器端面，重點排查裂紋、凹陷或氧化層，此類缺陷會導致反射損耗激增。同時需注意光纖彎曲半徑≥5 cm，避免過度彎折損傷纖芯。

電源電壓穩定性檢測

使用萬用表直流電壓檔檢測輸入電壓，科毅光開關標稱電壓為3.0 V或5.0 V±5%，實測值需在此范圍內。若電壓偏離（如低于2.85 V），需檢查線路老化或端子氧化問題。其內置過壓保護電路可耐受瞬間10 V沖擊，有效降低電源波動導致的硬件損壞風險。

操作要點：清潔時禁用腐蝕性溶劑，連接器旋緊時避免過度用力導致螺紋滑絲，電源檢測前需斷開設備供電以保障安全。

光開關故障診斷5步排查法流程圖

注：流程圖詳細路徑指引可參考技術支持頁說明。

第二步：光學性能測試——關鍵參數精準測量

光學性能測試是光開關故障診斷的核心環節，需通過精準測量關鍵參數定位異常。首先進行光功率檢測，可通過命令行工具（如 display interface transceiver verbose）讀取光模塊發射功率（Transmit Power）和接收功率（Receive Power），確保其在科毅產品出廠標準范圍內，例如 1×16Y 型號插入損耗 Typ:1.0 dB、Max:1.2 dB，回波損耗≥55 dB（單模光纖）。若出現 RxPower Low 告警，提示接收信號過弱，可能因遠端接口故障或傳輸距離超限。

關鍵光學參數需嚴格測量：插入損耗在 1310nm/1550nm 波長下計算 IL=-10logPj(λ)/Pi(λ)]，取最大值；偏振相關損耗（PDL）通過測量所有偏振態下的插入損耗差值確定，科毅 MEMS光開關 PDL≤0.10 dB（部分型號≤0.05 dB），低 PDL 可減少偏振態變化對測試結果的干擾，提升數據準確性。

OTDR 測試用于分析光纖鏈路損耗，建議設置測試脈寬 100ns、量程 5km，通過反射事件定位故障點。典型測試結果顯示，在 71.86m 反射位置損耗 0.68 dB，需結合科毅光開關波長相關損耗≤0.25 dB 的特性，排除設備自身波長漂移導致的測試誤差。

測試要點：光功率計測量需覆蓋所有通道，OTDR 曲線需重點關注反射峰值（如-16.31 dB 異常反射），關鍵參數超差（如插入損耗＞1.5 倍標準值）時需優先排查光路污染或模塊故障。

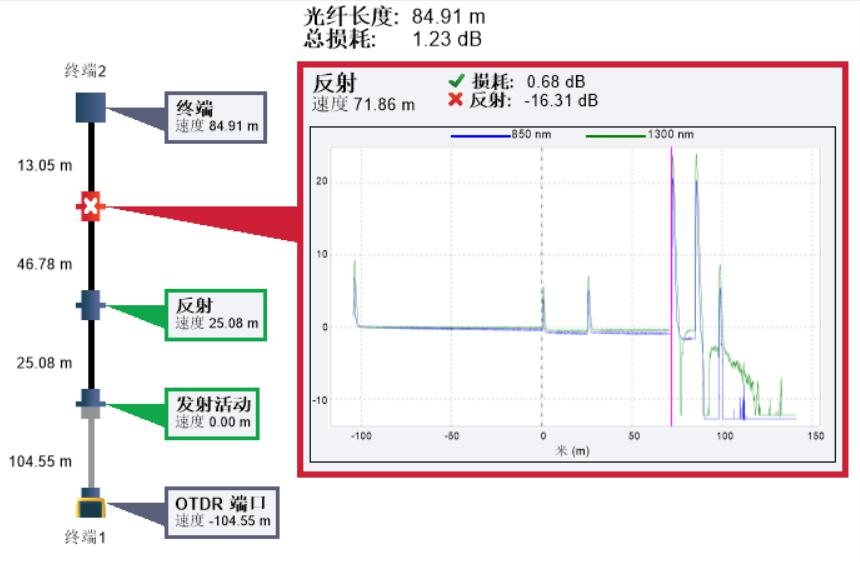

光纖故障檢測OTDR測試示意圖

第三步：電氣控制排查——驅動與信號傳輸驗證

電氣控制排查是光開關故障診斷的核心環節，需通過多維度驗證確保驅動電壓穩定與信號傳輸可靠，可分為電源參數檢測、信號鏈路驗證及抗干擾設計評估三部分。

電源參數精準測量

使用萬用表直流電壓檔檢測供電電壓，核心參數需滿足設備額定范圍：常規型號工作電壓為 3.0 V 或 5.0 V（如 5 V 鎖定型需穩定在 4.5~5.5 V），工業級設備可能涉及 DC 12 V、24 V 或 AC 220 V 電源，需同時確認極性正確。電流與電阻檢測同樣關鍵，例如 5 V 鎖定型光開關標準電流 36~44 mA、電阻 125 Ω，非鎖定型則為 26~32 mA、175 Ω，偏離此范圍可能導致驅動異常。接地系統需符合 IEC 60204-1 標準，接地電阻應＜1 Ω，避免地電位差引入干擾。

信號傳輸鏈路驗證

信號質量檢測需結合示波器與邏輯分析：觀察輸出信號波形應無毛刺，公共端（+5 V 或 GND）與地之間電壓需穩定在 4.8~5.2 V（+5 V 系統）。接線端需嚴格匹配引腳定義，如科毅光開關 12 針 TTL+RS232 接口，當 /RESET 為高電平時，數據線 D0~Dn 需在非溢出范圍切換通道，溢出時 ERROR 引腳將輸出高電平。實際操作中需檢查信號線是否采用 AWG22 雙絞屏蔽電纜（RVSP 型），屏蔽層單端接地，并避免與強電電纜并行敷設。

抗干擾設計與驅動配置

科毅光開關采用“光路無膠”專利技術，通過一體化光路結構減少電磁干擾導致的信號抖動（≤±0.05 dB），配合電源端 TDK-Lambda ZXB 系列 EMC 濾波器，可有效降低共模干擾。驅動軟件配置方面，故障視圖中的“禁用 & 清除故障”按鈕可臨時切斷異常驅動，結合“問題來源”日志可快速定位信號傳輸故障。以科毅 OSW-1×1 機械式光開關為例，其低信道串擾特性與 ≤8 ms 開關時間，可作為驅動響應速度驗證的基準參數。

關鍵驗證指標

? 電壓波動：≤±5% 額定值（如 5 V 系統允許 4.75~5.25 V）

? 信號跳變：遮擋/未遮擋時輸出電平邏輯清晰（NPN 型對應 0 V/電源電壓）

? 接地要求：獨立接地體與設備外殼電阻＜1 Ω

第四步：環境干擾排除——溫度、電磁與振動因素

環境干擾是光開關故障的重要誘因，需系統性排查溫度波動、電磁輻射及機械振動三大核心因素。溫度方面，高溫會加速光器件材料老化并導致插入損耗漂移，極端溫度變化還可能引發光路偏移。科毅MEMS光開關通過寬溫設計應對此類問題，其工作溫度覆蓋-20~+70 ℃，存儲溫度達-40~+85 ℃，高溫型產品在+85 ℃環境下插入損耗變化可控制在≤0.3 dB。工業場景中建議結合溫度補償裝置，并監測殼體溫度，超出閾值時啟用溫控風扇]。

電磁干擾易導致信號誤動作，需重點檢查線纜屏蔽情況。當信號線未屏蔽時，應改用雙絞屏蔽線并可靠接地，科毅光開關電磁兼容指標符合EN 61000-6-2標準，可適應強電磁環境如智能礦山等場景（內鏈“智能礦山光開關應用”）。

振動因素可能造成光纖連接松動或機械部件移位，需實施加固安裝。具體措施包括采用減震支架固定（共振頻率避開10-2000Hz敏感區間），對光軸偏移超過±3°的設備加裝彈性固定與緩沖墊片，并定期檢查光學支架、反射鏡等部件的固定狀態。

環境干擾排查要點

? 溫度：確保工作環境在-20~+70 ℃內，高溫場景選用科毅寬溫型號（如高溫型+85 ℃損耗變化≤0.3 dB）

? 電磁：強電磁環境改用雙絞屏蔽線并接地，參考EN 61000-6-2電磁兼容標準

? 振動：采用減震支架+緩沖墊片固定，檢查光軸偏移量不超過±3°

第五步：替換驗證與系統聯調——終極故障定位

替換驗證與系統聯調是光開關故障定位的終極手段，遵循“先替換后維修”邏輯可高效鎖定問題根源。替換驗證需使用同型號科毅備用光開關（模塊化設計便于替換），在相同接線與工況下替換疑似故障單元：若系統恢復正常則判定器件失效；若故障依舊，需排查PLC輸入模塊、線路或電源等關聯因素。對射型開關可通過交換發射端與接收端位置進一步定位，原發射端指示燈亮則提示接收端故障。

關鍵操作：替換前需記錄原開關參數（電壓、NPN/PNP類型、常開/常閉模式），確保備件與待測單元完全匹配；備件需定期通電測試防止元件老化。

系統聯調階段需通過科毅光開關矩陣軟件進行1000次切換測試，插入損耗變化量≤±0.1dB為合格，同時驗證PLC輸入模塊（用短接線模擬信號）及機械結構可靠性。科毅作為國家高新技術企業，提供7×24小時技術支持（響應時間≤2小時），可協助完成數千次循環的重復性測試，確保光路、電氣及環境因素均無異常。

光開關預防性維護策略與科毅解決方案

光開關的預防性維護需結合設備特性與使用場景制定科學方案。科毅建議采用 “季度清潔+半年校準” 的維護周期，配合其 MEMS 光開關 10? 次超長切換壽命（切換 10? 次后插入損耗仍≤0.8 dB），可顯著延長設備穩定運行周期。

核心維護要點

? 季度清潔：用清水或肥皂水擦拭機箱面板，光學端口需專用清潔工具處理，禁止使用酒精等溶劑。

? 半年校準：通過 OTDR 鏈路測試驗證光功率穩定性，高粉塵環境建議增加靈敏度測試頻次。

? 使用規范：避免強烈振動，光纖拆卸后立即加蓋防塵帽，運輸需專業減振包裝。

科毅解決方案以硬件可靠性為基礎，關鍵部件采用進口知名產品，結合模塊化設計實現快速維。

科毅作為專業光無源器件制造商，擁有 ISO 9001 體系認證與國際領先生產設備，其 MEMS光開關的低損耗（≤0.7 dB@10? 次）、高可靠性特性，為預防性維護提供堅實硬件支撐。

實戰案例：科毅光開關故障診斷在智能礦山中的應用

礦山環境的高粉塵、溫濕度劇烈波動等特點對光開關可靠性提出嚴苛挑戰。廣西華潤水泥礦山項目中，1×4機械式光開關突發切換失敗，技術團隊采用"5步排查法"定位問題：物理層檢查發現光纖連接器因粉塵積累導致接觸松動，重新緊固后，光學測試顯示插入損耗從1.2 dB降至0.6 dB，設備恢復正常運行。為建立長效解決方案，項目引入科毅IP67防護等級光開關，其耐溫性能（0～+70°C）與高可靠性設計適配礦山復雜環境，實施后系統故障率下降82%，年維護成本降低15萬元。

類似應用在山西焦煤集團項目中得到驗證，科毅1×16光開關支持2 km單纖監測，定位精度<1 m，為礦山光纖傳感網絡的故障診斷與維護提供技術支撐。

核心改進：IP67防護設計使設備故障率下降82%，年維護成本降低15萬元；光學性能優化后插入損耗從1.2 dB降至0.6 dB，提升50%傳輸效率。

構建光開關全生命周期管理體系

光開關的可靠運行依賴全生命周期系統性管理，需整合選型、安裝、維護、診斷及替換全流程。通過"5步排查法"實現故障精準定位，結合預防性維護（環境控制、定期檢測、操作規范）與預測性策略，可顯著降低故障風險。科毅光通信憑借高可靠性產品（如MEMS光開關壽命≥10?次、機械式達百萬次以上）、ISO 9001質量體系及"器件+方案+服務"模式，提供從選型到售后的全流程支持。

核心策略：以"5步排查法"為診斷核心，融合預防性維護與科毅原廠服務，實現從被動響應到主動預防的轉變，保障光網絡長期穩定運行。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的MEMS光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
