產品特點
l 8位或更高分辨率
l 非機械，高速
l 鎖定型，低功耗
應用范圍
l 相位陣天線
l 使用儀器

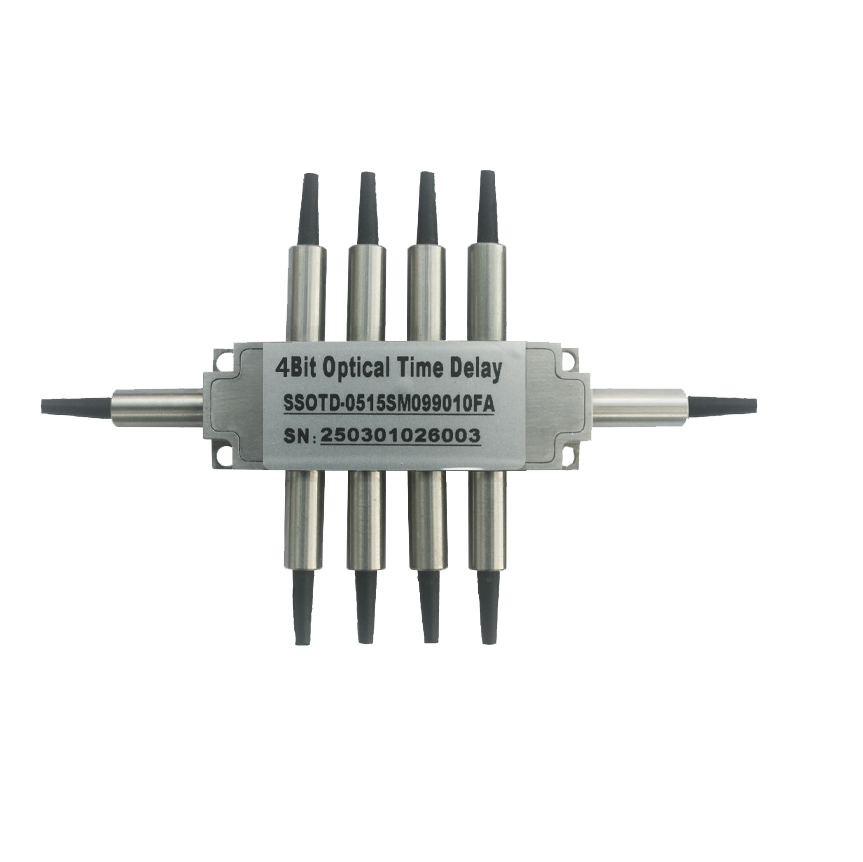

SSOTD 系列光延遲開關可在長達毫秒的范圍內提供可變時延。這是通過選擇性地將光信號路由到N個光纖段來實現的，這些光纖段的長度依次增加2個單位。由于每個開關元件允許信號連接或繞過光纖段，因此可以插入一個延遲T，它可以取任何值(以AT為增量)直到極大值。 通過非機械運動來配置光路 ，并通過電氣控制信號激活。鎖存功能在去除驅動信號后仍能保留選定的光路。固態結構消除了對機械運動和有機材料的需求。該器件旨在滿足超高可靠性和快速響應時間的最苛刻的開關要求。
規格
參數 | Unit | SSOTD |
波長 | nm | 1520~1580 or 1280-1340 |
插入損耗 | dB | Typ: 0.8 Max:1.5 |
回波損耗 | dB | >55 |
串?dāng)_ | dB | >30 |
切換時間 | uS | <150 |
工作頻率 | KHz | 1 |
類型 | 鎖定 | |
偏振相關損耗 | dB | 0.25 |
光纖段數 | Loop | <8 |
極化模式色散 | ps | 0.15 |
偏振消光比（保偏光纖） | dB | >22 |
工作溫度 | ℃ | -5~+70 |
儲存溫度 | ℃ | -40~+85 |
重量 | g | 25 |
尺寸 | mm | (L)46.8x(W)17x(H)9.5(+0.2)(4Bit) (L)74.5x(W)17x(H)9.5(+0.2)(8Bit) |
*:每組比特的損失
電氣參數
參數 | Min. | Typical | Max. | Unit |
開關電壓 | 2.3 | 2.5 | 3.3 | V |
開關電流 | 140 | 150 | 160 | mA |
脈沖持續時間 | 0.2 | 0.3 | 0.5 | ms |
引腳 4Bit
Switch Position | Pin Group 1 | Pin Group 2 | Pin Group 3 | Pin Group 4 | Pin Group 5 | |||||
Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 | Pin 9 | Pin 10 | |
Bypass | - | + | + | - | + | - | + | - | - | + |
1-bit | + | - | - | + | + | - | + | - | - | + |
2-bit | - | + | - | + | - | + | + | - | - | + |
3-bit | - | + | + | - | - | + | - | + | - | + |
4-bit | - | + | + | - | + | - | - | + | + | - |
尺寸4Bit
訂購信息: SSOTD--A－B－C－D－E－F－G
A | B | C | D | E | F |
模式 | 波長 | 光纖類型 | 光纖直徑 | 光纖長度 | 連接器 |
04:4-Bit 05:5-Bit 06:6-Bit 07:7-Bit 08:8-Bit | 13:1310nm 15:1550nm | SMO9:SMF-28 PM13:PM1310 PM15:PM1550 | 25：50um 90:900um | 05:0.5m 10:1.0m 15:1.5m | oo:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP:LC/PC LA: LC/APC |
