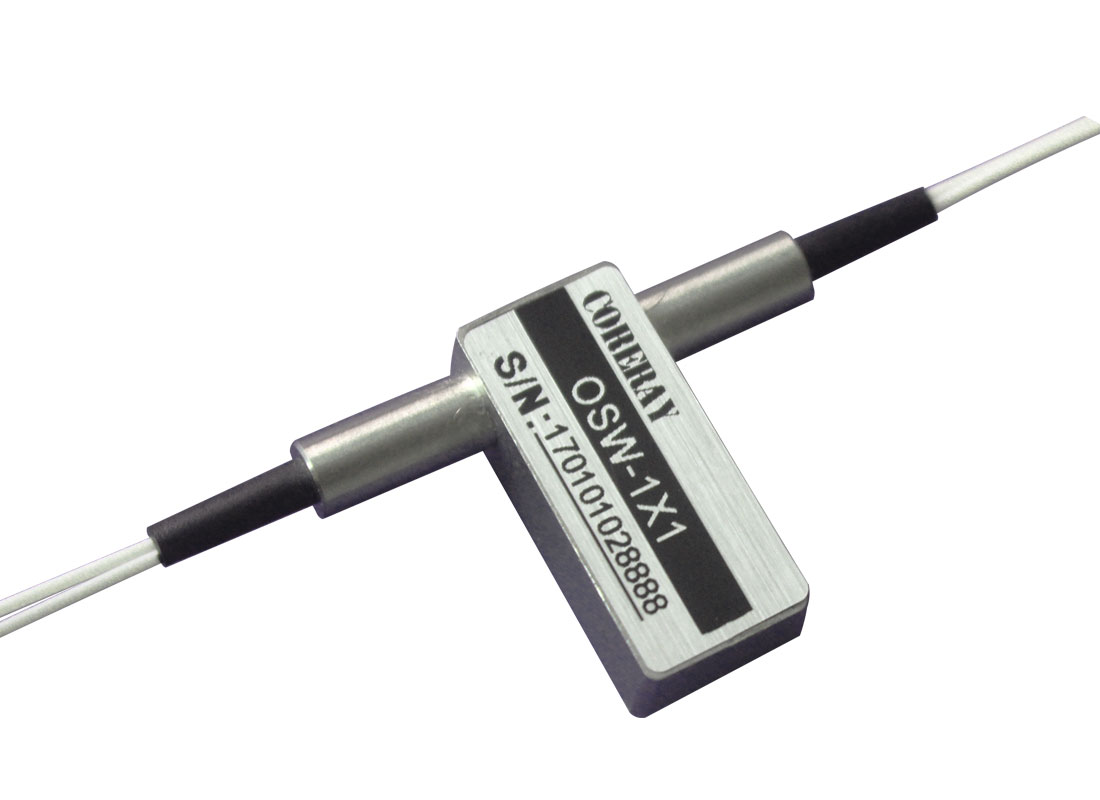

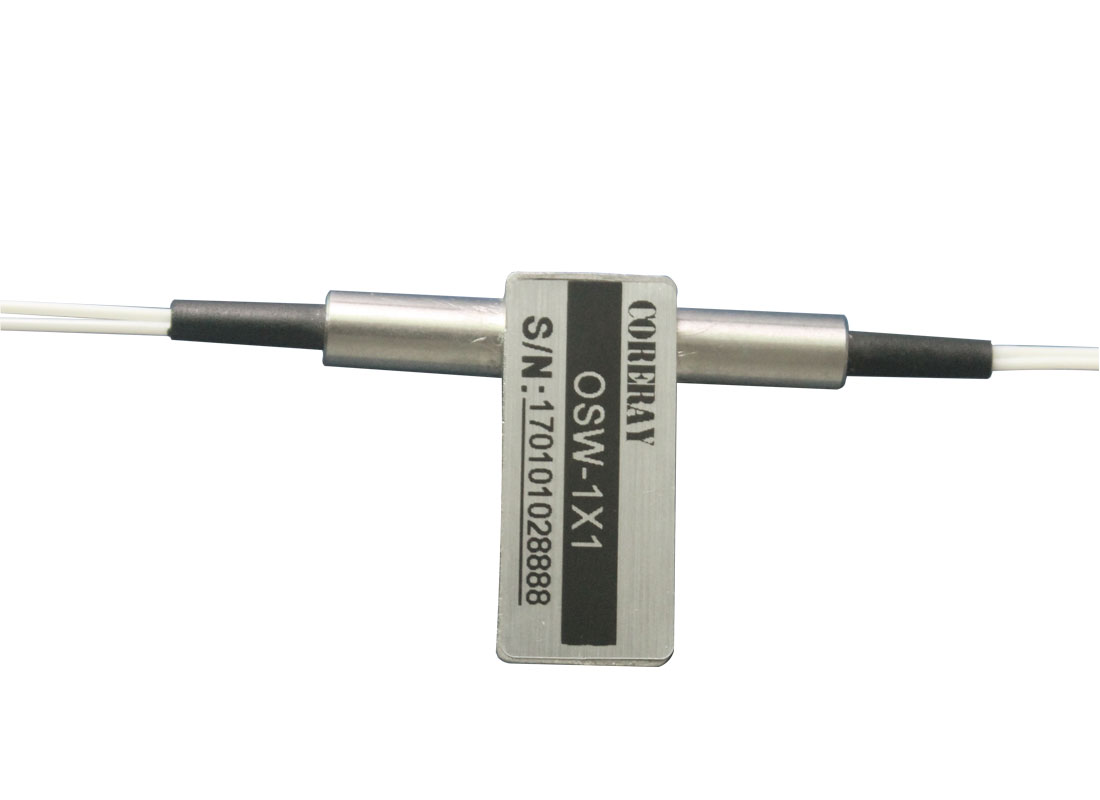

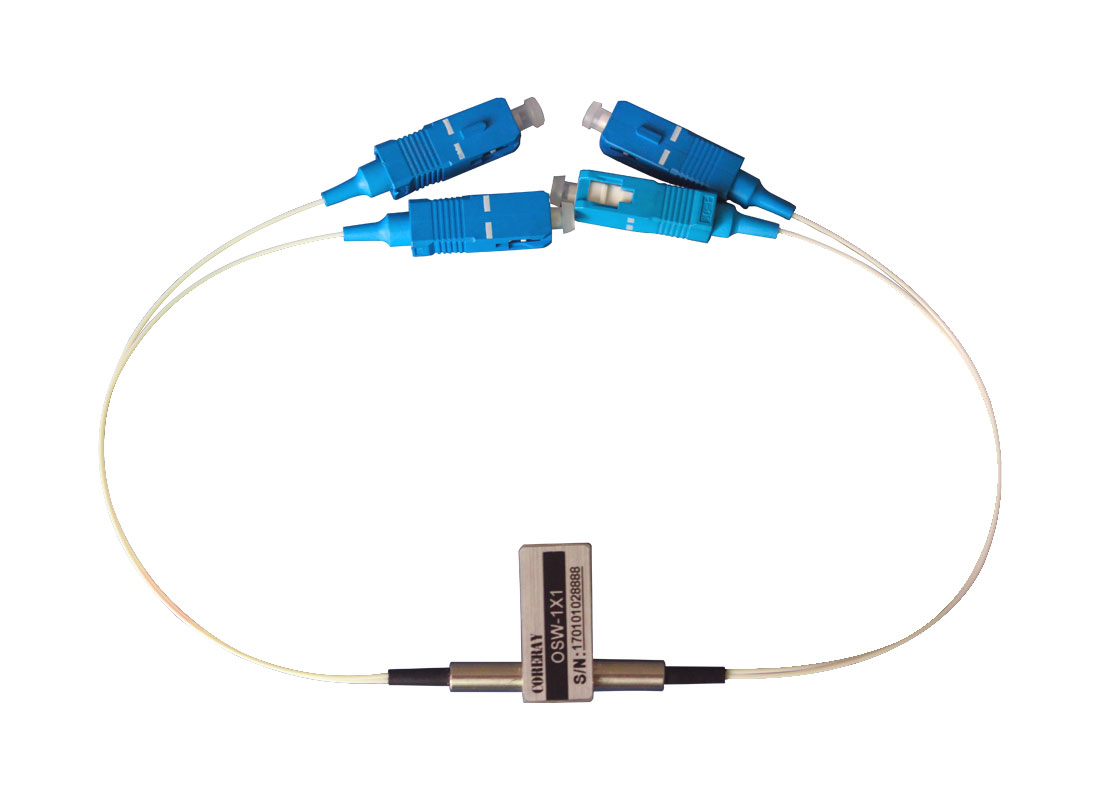

1×1 保偏光開關 （小型迷你光開關）

波長范圍:

400~800nm、850~1310nm、1260~1670nm

應用領域:

實驗室研發
系統監控
光分插復用器（OADM）
光交叉連接（OXC）

產品特點:

寬波長范圍
低串?dāng)_
高穩定性、高可靠性
光路無環氧樹脂

規格書下載聯系我們

產品詳情

n 產品特性

l 寬波長范圍

l 低串?dāng)_

l 高穩定性、高可靠性

l 光路無環氧樹脂

n 應用場景

l 實驗室研發

l 系統監控

l 光分插復用器（OADM）

l 光交叉連接（OXC）

n 技術規格

參數	單位	OSW-1×1
波長范圍	nm	780~980,850&1310	1260 ~ 1650
測試波長	nm	780 , 850 , 905 , 1310	1310 / 1550
插入損耗	dB	典型值: 0.5 最大值: 0.8
回波損耗	dB	多模 ≥ 30 單模 ≥ 55
串?dāng)_	dB	多模≥ 40 單模≥ 55
偏振相關損耗	dB	≤0.15
消光比	dB	≥18
波長相關損耗	dB	≤0.35
重復性	dB	≤±0.05
耐久性	循環次數	≥ 3×10?（3千萬次）
切換時間	ms	≤5
光功率	mW	≤500
工作溫度	℃	-20 ~ +70
存儲溫度	℃	-40 ~ +85
相對濕度	%	5 ~ 95
尺寸（長×寬×高）	mm	(L)27×(W)12.0×(H)8.0(±0.2)

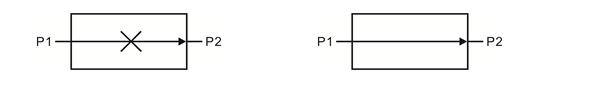

n 光路狀態

n 電源要求

參數	電壓	電流	電阻
5V 鎖定型	4.5~5.5	36~44mA	125Ω
5V 非鎖定型	4.5~5.5	26~32mA	175Ω
3V 鎖定型	2.7~3.3	54~66mA	50Ω
3V 非鎖定型	2.7~3.3	39~47mA	70Ω

n 引腳配置

類型	光路狀態	電驅動引腳				狀態傳感器引腳
1×1		引腳1	引腳5	引腳6	引腳10	引腳2-3	引腳3-4	引腳7-8	引腳8-9
鎖定型	閉合	--	--	GND	V+	閉合	斷開	斷開	閉合
鎖定型	P1-P2	V+	GND	--	--	斷開	閉合	閉合	斷開
非鎖定型	閉合	--	--	--	--	閉合	斷開	斷開	閉合
非鎖定型	P1-P2	V+	--	--	GND	斷開	閉合	閉合	斷開

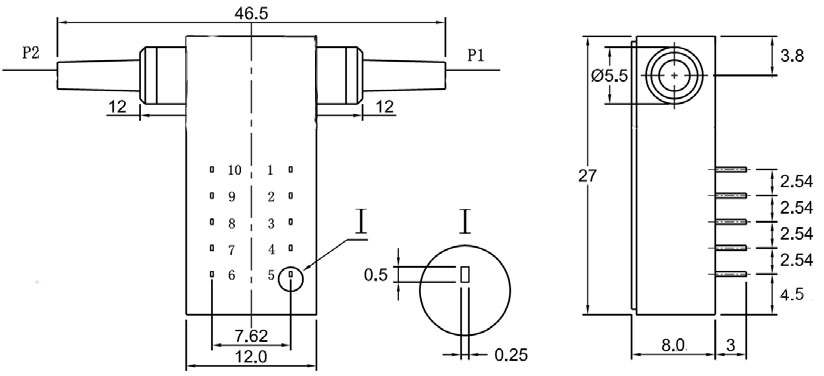

n 尺寸圖

n 訂購信息：OSW－1×1－A－B－C－D－E－F－G

模式

波長

電壓

控制模式

光纖直徑

光纖長度

連接器類型

SM:9/125um

M5: 50/125um

M6: 62.5/125um

PM: 偏振保持

85: 850nm

90: 905nm

13: 1310nm

14: 1490nm

15: 1550nm

162: 1625nm

165: 1650nm

13/15:1310/1550nm

3: 3V

5: 5V

L: 鎖定型

N: 非鎖定型

25:250um

90:900um

05:0.5m

10:1.0m

15:1.5m

OO:None

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
