全新設計的經濟型光學快門，具有更長的使用壽命和更快的打開時間。

n  特點：

l  快達14ms的打開時間

l  性能更穩定，連續工作不卡葉片

l  >60萬次使用壽命@19和25mm, >100萬次使用壽命@12mm

l  不銹鋼發黑葉片，承受中小功率激光或光源輻射

l  外殼側面和底部具有多個M4螺紋孔，方便安裝

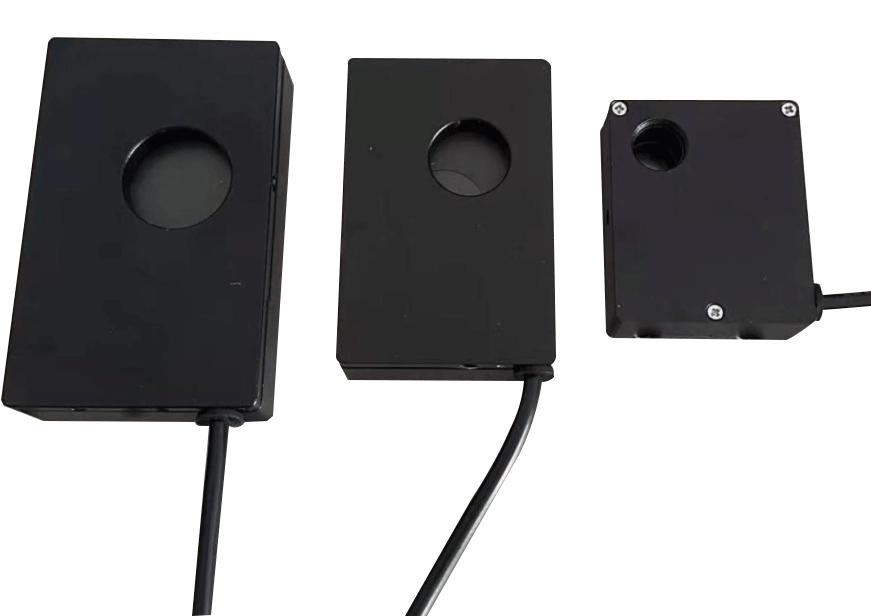

l  口徑10/19/25mm可選，其他定制

l  典型打開時間14ms@10mm,18ms@19mm,30ms@25mm

l  最高重復頻率 20Hz@12mm,5Hz@19mm,2Hz@25mm

l  USB串口通信，可以實現軟件定時，用戶指令控制

l  可以定制帶打開狀態反饋功能的機型

n  應用領域：

l  激光切割： 精確材料切割，熱影響最小。

l  雕刻： 在各種表面上進行高精度標記。

l  激光手術系統： 控制能量傳遞，用于手術應用。

l  科研： 適用于需要快速光調制的實驗。

n  產品尺寸：

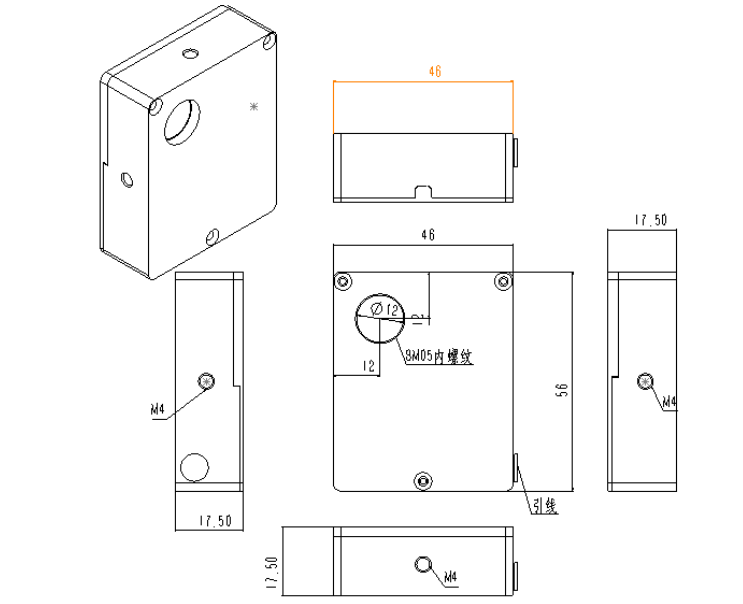

12mm快門尺寸圖

19mm快門尺寸圖

25mm快門尺寸圖

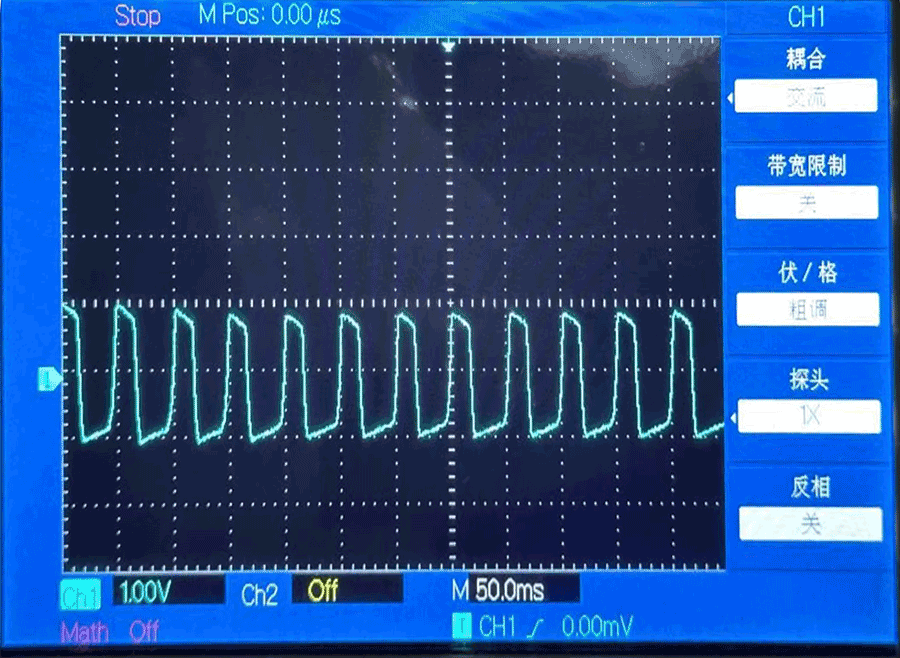

12mm 小口徑快門可以作為低頻光學斬波器使用,最高工作頻率 20Hz,圖為光束控制頻率圖 (20Hz適合短時間內使用)

n  快門控制器說明：

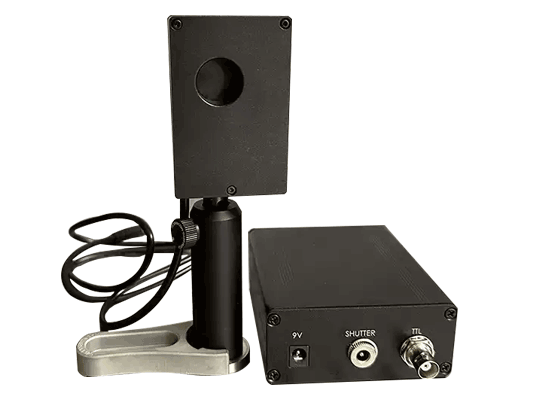

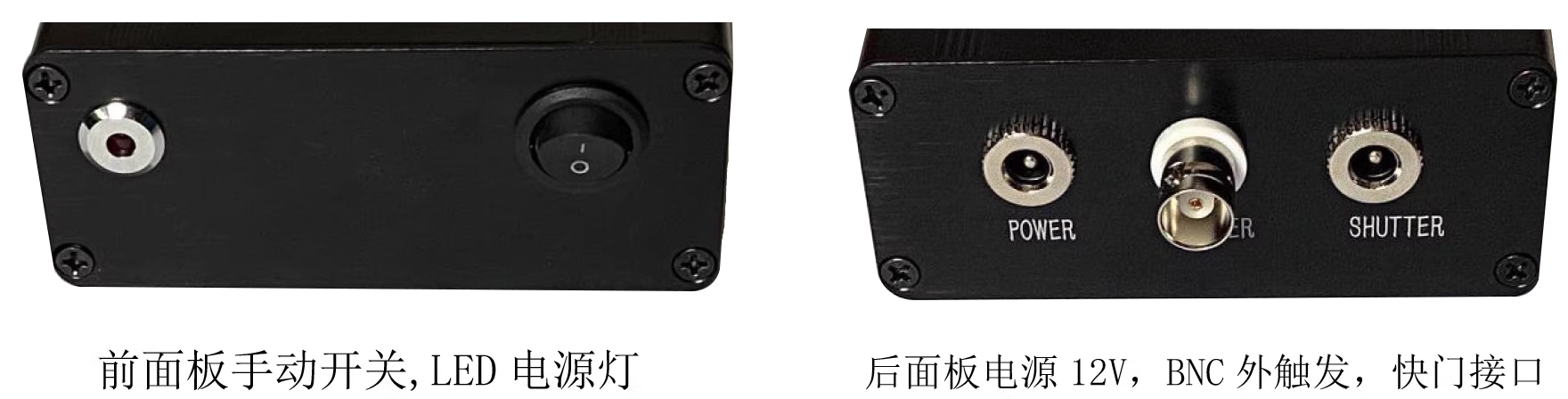

l  A驅動器（尺寸88X38X100mm）：

驅動器與快門配套使用，使用9V，1A電源供電

驅動器具有手動，TTL觸發功能

手動：按下前面板手動開關可以正常打開快門

TTL觸發：通過外部TTL信號觸發快門開關。

輸入TTL高電平，快門打開，輸入TTL低電平，快門關閉。使用TTL觸發，需要將手動置于關閉位置。

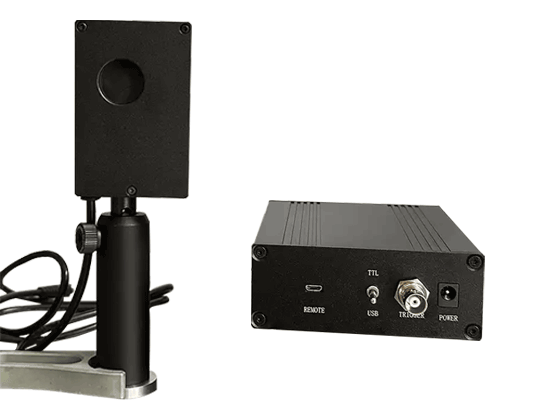

l  B驅動器（尺寸40X105mmX115mm）

驅動器具有手動，TTL觸發，USB口通信功能，配套軟件可以實現對快門的定時控制。

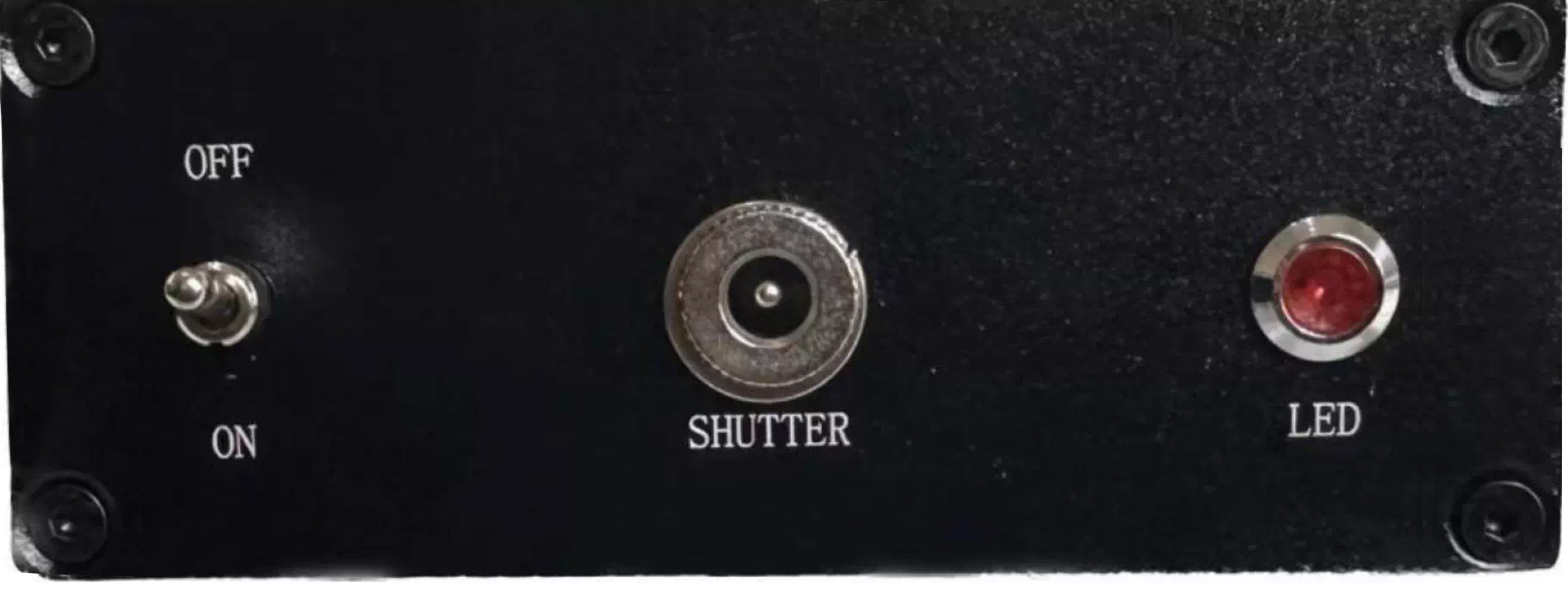

前面板：

手動:按下前面板手動 0N/0FF開關可以正常打開或者關閉快門Shutter:連接快門

LED：電源指示燈

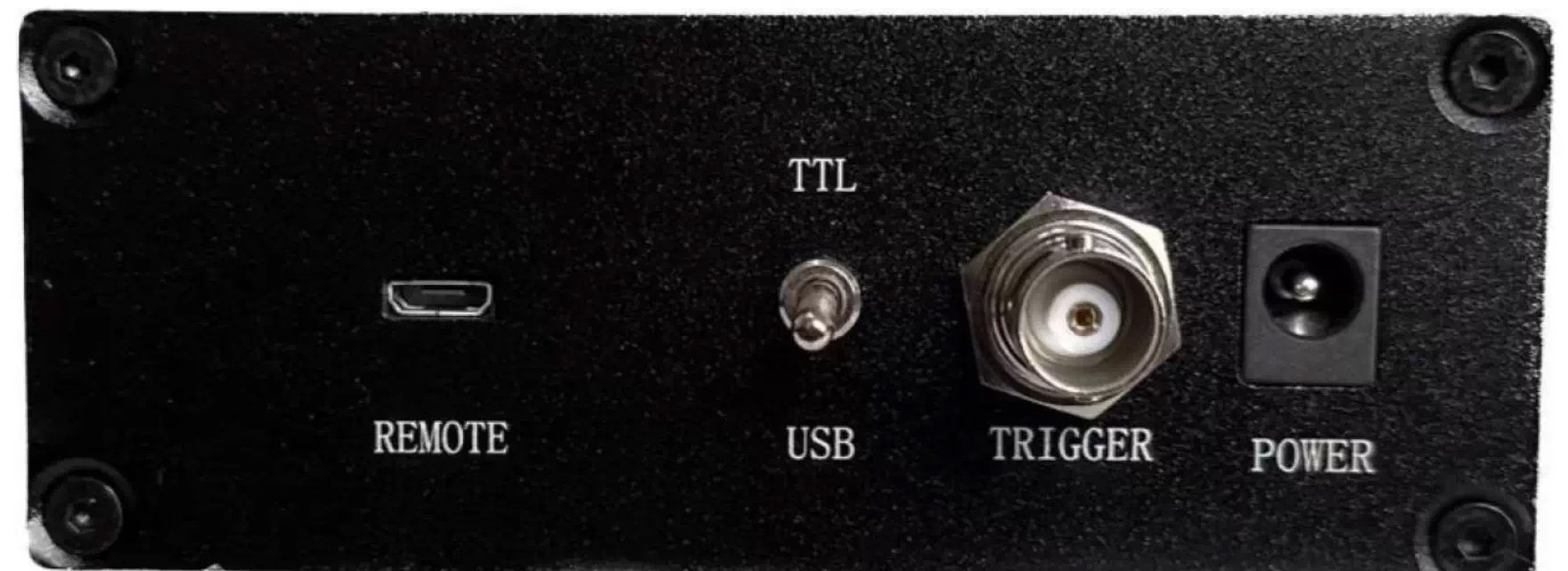

后面板：

POWER:申源接入

Trigger 觸發:通過外部TTL信號觸發快門開關,高電平開，低電平關(需將手動開關撥動到關位置)USB 通信:通過串口發送指令，可以控制快門打開或者關閉，帶控制軟件( 需將手動開關撥動到關位置 )

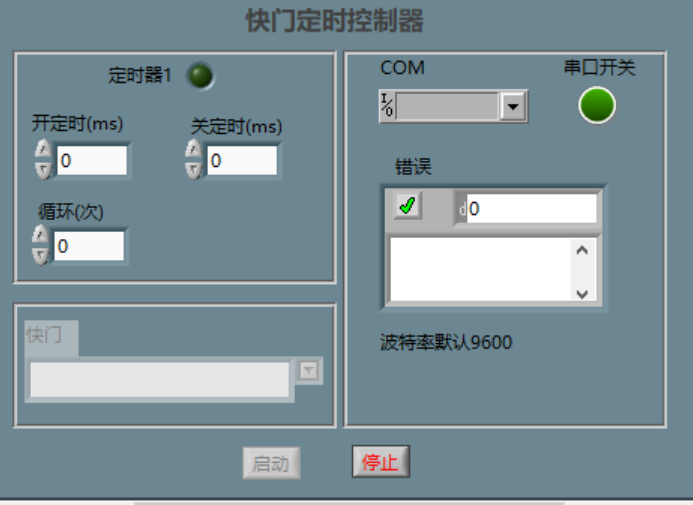

軟件定時控制，控制開定時和關定時，或者用戶通過串口發送指令控制

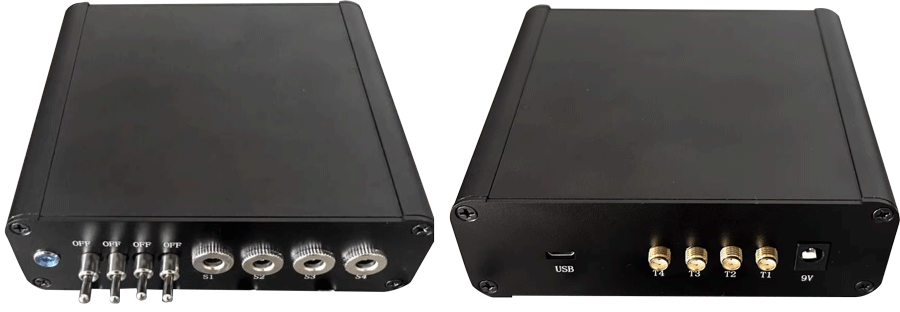

多通道快門控制器(120mmx110mmx40mm)能夠?qū)崿F(xiàn)同時四個通道對快門進行分別控制，相互通道之間不受影響。

    前面板四個快門接口和手動開關                后面板四個TTL觸發通道和USB通信接口

4.1 發送字符 C10#,打開快門，發送字符 C1F#,關閉快門

4.2發送字符 C20#,打開快門，發送字符 C2F#,關閉快門

4.3發送字符 C30#,打開快門，發送字符 C3F#,關閉快門

4.4發送字符 C40#,打開快門，發送字符 C4F#,關閉快門字符只有4個，不能有空格或其他終止符，

HT版本為高功率版本，可以承受5W以上激光功率輻射

n  超快快門訂貨信息：

超快電動激光快門包括：電動快門、控制器、電源、電纜

激光功率 - 可有5w和15W激光功率快門定做，它們的外殼框架稍微有些不同。
入射光束的孔徑（IA）– 取決于您的需要，請從10mm IA和30mm IA模型中選擇。
激光波長 – 每個超快速電動激光快門都用于某些特定波長。標準波長與354 nm Nd不同：10.6μm深的YAG激光器有CO2激光紅外線。

波長范圍均可提供,目前常用的激光波長有355nm, 532nm, 800nm, 1064nm, 10600nm.
