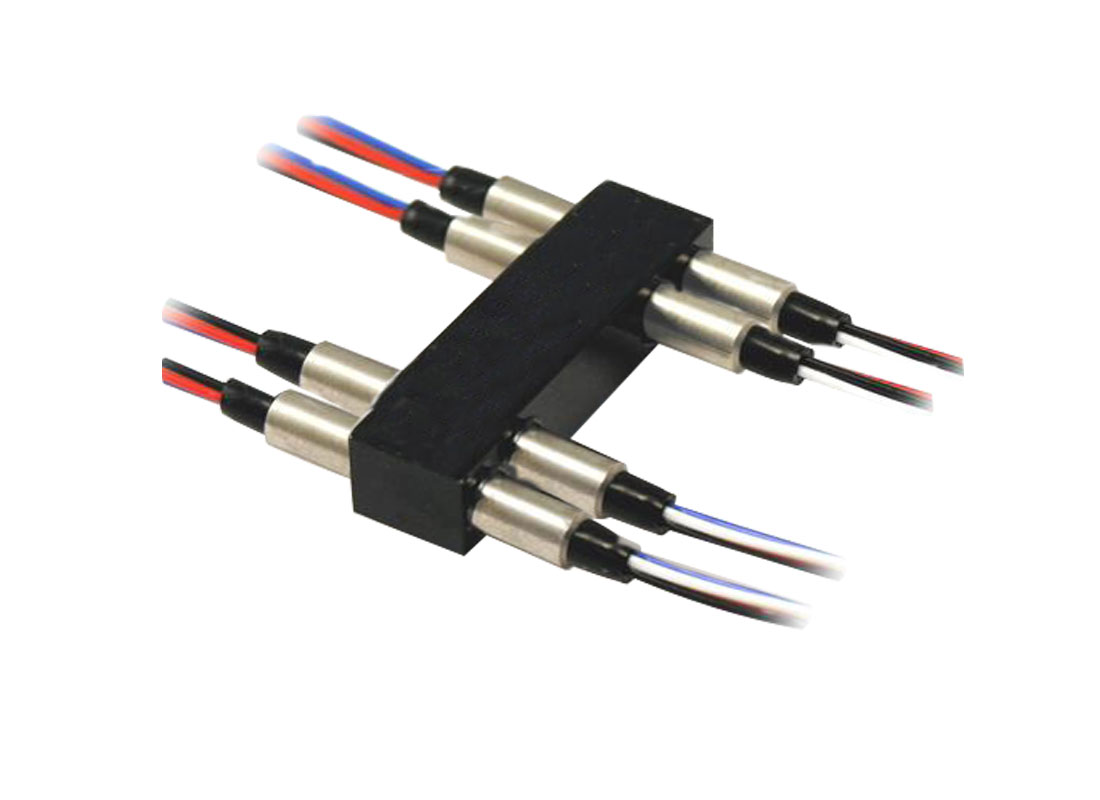

D2×2B 光開關（4通道雙路雙向光開關）

波長范圍:

400~800nm、850~1310nm、1260~1670nm

應用領域:

城域網（MAN）
實驗室研發
系統監控
可配置光分插復用器（OADM）

產品特點:

低插入損耗
寬波長范圍
低串擾
高穩定性、高可靠性
光路無膠設計
支持鎖定與非鎖定模式

規格書下載聯系我們

產品詳情

◇特性

l低插入損耗

l寬波長范圍

l低串擾

l高穩定性、高可靠性

l光路無膠設計

l支持鎖定與非鎖定模式

◇ 應用

l城域網（MAN）

l實驗室研發

l系統監控

l可配置光分插復用器（OADM）

◇ 性能參數

參數	單位	OSW-(4-D2×2B)
波長范圍	nm	650～1310	1260～1670
測試波長	nm	650/780/850/980/1064/1310	1310/1490/1550/1625/1650
插入損耗	dB	Typ:0.6,Max:1.0	Typ:0.8 ,Max:1.2
回波損耗	dB	≥30	≥50
串擾	dB	≥35	≥50
偏振相關損耗（PDL）	dB	≤0.05
波長相關損耗（WDL）	dB	≤0.25
溫度相關損耗（TDL）	dB	≤0.25
重復性	dB	≤±0.02
供電電壓	v	3.0 or 5.0
壽命	Cycle	≥10⁷
切換時間	ms	≤8
傳輸功率	mW	≤500
工作溫度	℃	-20～+85
存儲溫度	℃	-40～+85
重量	g	30
尺寸	mm	(L)38×(W)12×(H)8.5(±0.2)

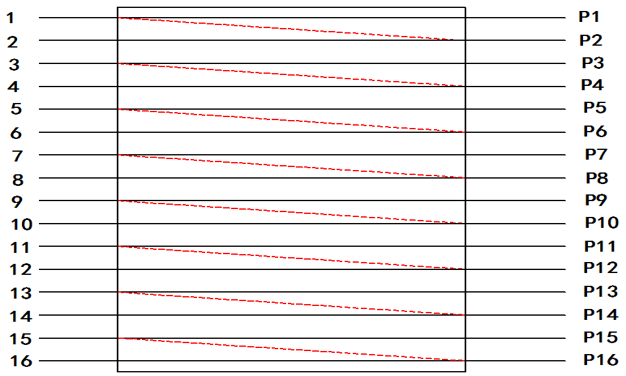

◇路由狀態


◇引腳配置

光路		電驅動引腳				傳感器狀態
4-D2×2B		1	5	6	10	3－4 7－8	2－3 8－9
鎖定模式	1-P2,3-P4,5-P6,7-P8,9-P10,11-P122,13-P14,15-P16	N/A	N/A	GND	+5V	斷開	閉合
鎖定模式	1-P1,2-P2,3-P3,4-P4,5-P5,6-P6,7-P7,8-P8,9-P9,10-P10,11-P11,12-P12,13-P13,14-P14,15-P15,16-P16	+5V	GND	N/A	N/A	閉合	斷開
非鎖定模式	1-P2,3-P4,5-P6,7-P8,9-P10,11-P122,13-P14,15-P16	N/A	N/A	N/A	N/A	斷開	閉合
非鎖定模式	1-P1,2-P2,3-P3,4-P4,5-P5,6-P6,7-P7,8-P8,9-P9,10-P10,11-P11,12-P12,13-P13,14-P14,15-P15,16-P16	+5V	N/A	N/A	GND	閉合	斷開

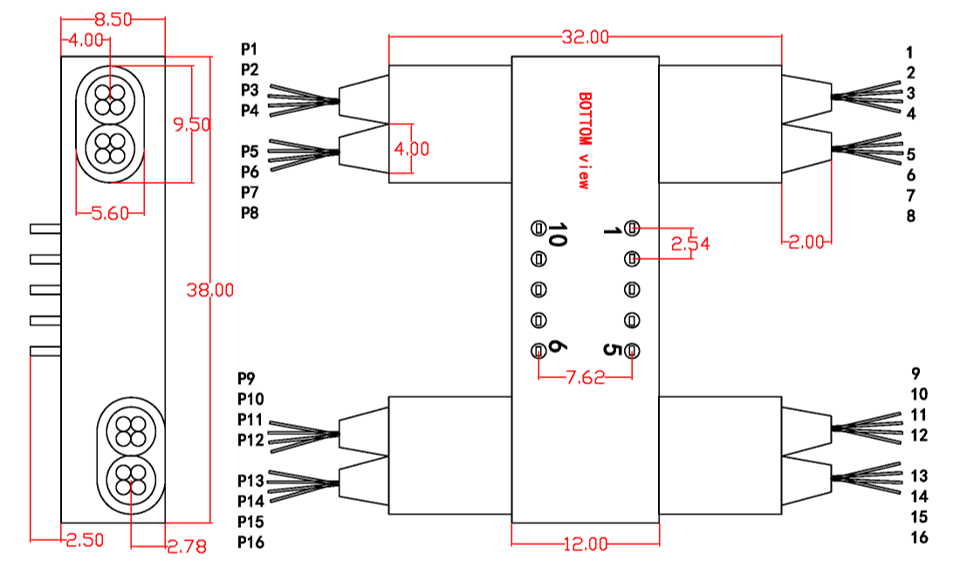

◇尺寸


◇訂購信息：OSW－(4-D2×2B)－A－B－C－D－E－F－G

模式

波長

電壓

控制模式

纖徑

纖長

接頭類型

SM:9/125um

M5: 50/125um

M6: 62.5/125um

85: 850nm

13: 1310nm

14: 1490nm

15: 1550nm

162:1625nm

165:1650nm

13/15:1310/1550nm

3: 3V

5: 5V

L:鎖定

N:非鎖定

25:250um

90:900um

05:0.5m

10:1.0m

15:1.5m

OO:無接頭

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
