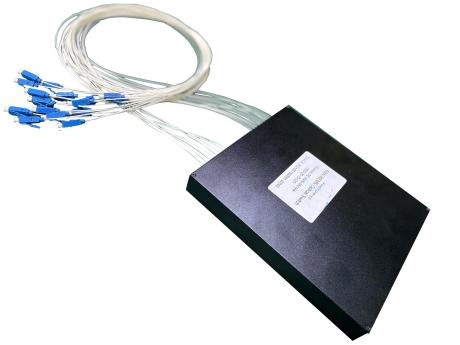

MEMS OXC 16×16光開關
科毅公司的OXC16×16光開關是基于MEMS（微機電系統）技術的一種允許在16個輸入光和16個輸出光之間進行任意信道選擇的光開關，具有尺寸小、壽命長和可靠性穩定等特點，被廣泛應用于OADM、OPM等光網絡領域。
特征
n 尺寸小
n 重復性高，穩定性好
n TTL并行或I2C串行控制接口
n 符合GR-1209和GR-1221標準
應用
n 光網絡監測
n 數據中心
n 光纖傳感
主要規格
參數 | 單位 | 指標 |
通道數 | CH | 16x16 |
工作波長 | nm | 1625±5 |
插入損耗(Max) | dB | 2.0 |
回波損耗 | dB | ≥50 |
重復性 | dB | 0.05dB Max |
串擾 | dB | ≥45 |
消光比 | dB | ≥18 |
偏振相關損耗（PDL） | dB | ≤0.3 |
波長相關損耗（WDL） | dB | ≤0.8 |
工作溫度 | ℃ | -5~+70 |
儲存溫度 | ℃ | -40~+85 |
響應時間 | ms | 任意通道切換≤25 |
工作電壓 | V | 5~12 |
連接頭類型 | LC/PC | |
光纖類型和套管類型 | G657A2 0.9松套管 | |
纖長 | 含頭1±0.05m | |
控制端口類型 | TTL/RS232 | |
注：1. 重復性是基于100 cycle重復測試的結果； | ||

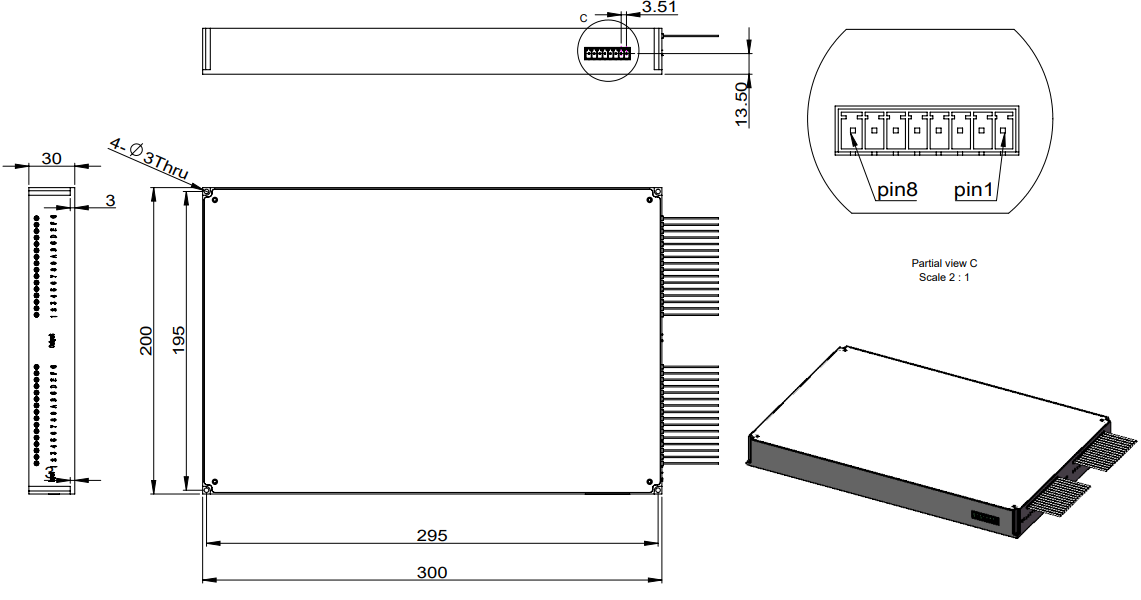

尺寸(16x16矩陣型光開關): (單位: mm)

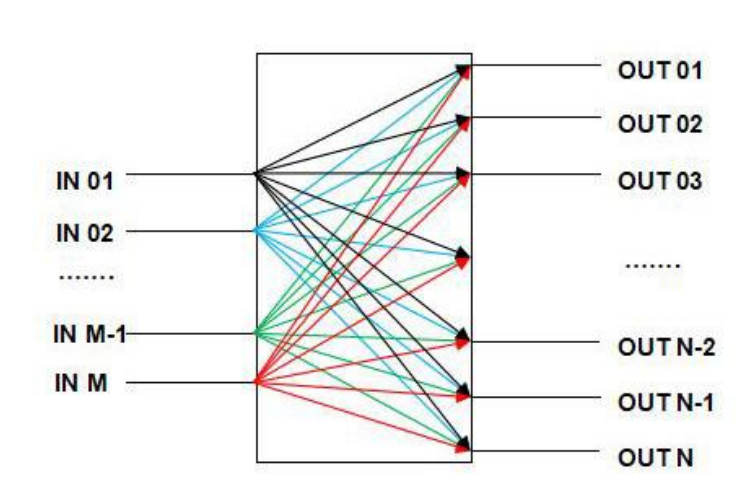

光路切換原理:
16x16光開關是由16個1x16輸入光開關和16個1x16輸出光開關熔接而成，當輸入光開關和輸出光開關加特定電壓，可以使任意輸入通道與任意輸出通道連接。具體光路切換原理如下圖所示。
訂單信息:MSW-16×16-SM-1625-90-10-LP-RS232/TTL(MSW: MEMS 光開光)
M×N | A | B | C | D | E | F |
光開關類型 | 光纖類型 | 測試波長 | 套管類型 | 光纖長度 (含連接頭) | 連接頭類型 | 接口類型 |
16x16
| SM:SM, X:其他 | 1315:1310nm&1550nm 1310:1310nm 1550:1550nm | 90:900um 25:250um X:其他 | 05:0.5m±5cm | OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: 其他 | RS232/TTL |
注: 1.以上規格僅為MEMS 光開關的典型規格。
2. 如有特殊需求，請與我們的銷售人員聯系。
