什么是MEMS光開關？

MEMS（Micro-Electro-Mechanical System，微機電系統）光開關是一種基于微機械結構實現光信號路由切換的核心器件。它無需將光信號轉換為電信號即可完成路徑選擇，廣泛應用于光網絡重構、波長路由及光測試系統中。

其核心優勢在于：低插入損耗、高開關速度、低功耗與高集成度，是構建下一代高速光通信網絡的關鍵組件。

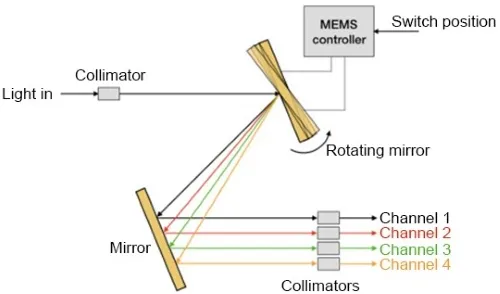

圖1：MEMS光開關的示意圖

一、MEMS技術核心原理

1.1 基礎定義

·         MEMS是融合微機械結構、執行器、電子控制電路的微型系統（圖1）

·         通過光刻、離子束蝕刻、晶圓粘接等工藝制造微鏡陣列

·         驅動機制：靜電吸引（主流）、電磁力、電致伸縮（圖1示意）

科毅技術亮點：采用低功耗靜電驅動技術，功耗降低40%，控制精度達±0.1°

1.2 MEMS光開關的工作原理

1. 輸入光信號經準直透鏡形成平行光束

2. MEMS微鏡通過電壓控制傾斜角度

3. 光束反射至目標輸出端準直透鏡

4. 信號耦合進輸出光纖

MEMS 光開關利用微小鏡子控制光束方向，通過靜電或電磁驅動機制改變鏡面角度，從而實現光信號的“開啟”或“關閉”。

• 輸入光信號進入后被準直并照射到微鏡上；

• 微鏡根據控制電壓調整角度；

• 光束反射至目標輸出端準直透鏡；

• 信號耦合進輸出光纖。

這種動態反射機制使MEMS光開關具備快速響應能力和靈活的路由能力。

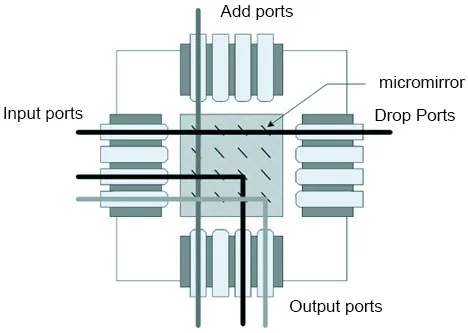

圖2：基于MEMS的光開關示意圖

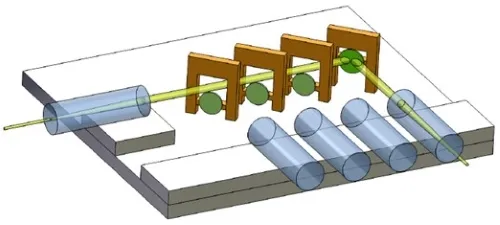

圖3：MEMS光學開關的工作原理

三、MEMS光開關的結構分類

3.1 端口配置類型

MEMS光開關主要分為兩類端口結構：

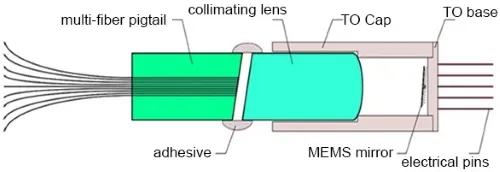

圖4：MEMS 光學開關的結構

3.2 空間結構類型

根據微鏡運動自由度，MEMS光開關可分為：

? 二維（2D）MEMS光開關

• 鏡子僅在一個平面上旋轉；

• 結構簡單，適用于小型化部署；

• 常用于光交叉連接和光監控系統。

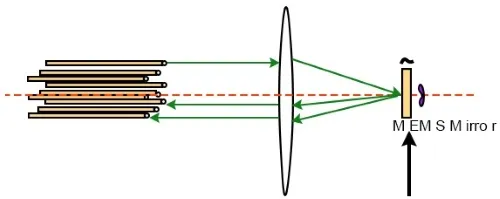

圖5：二維MEMS 光學開關的結構

? 三維（3D）MEMS光開關

• 鏡子可在兩個軸向旋轉，提供更高自由度；

• 支持更復雜的光路切換；

• 更適合大規模光網絡調度需求。

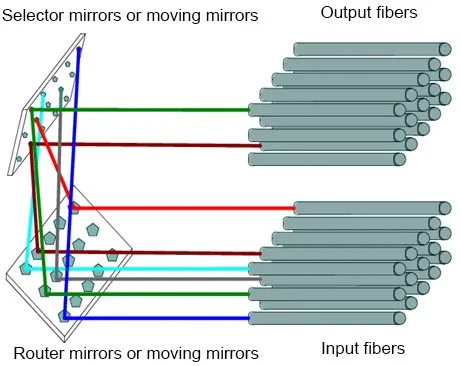

圖6：三維MEMS 光開關的結構

四、MEMS光開關的核心性能優勢

五、MEMS光開關的應用場景

? 光交叉連接（OXC）

支持多端口之間的光信號動態路由，適用于骨干網重構與數據中心互聯。

? 光包交換網絡

實現數據包級的光信號切換，提升網絡靈活性與帶寬利用率。

? 光學測試與測量

用于光通道切換與信號分析，是實驗室和工程調試的重要工具。

?? 波長添加/刪除功能

可從多波長信號中提取或注入特定波長，適用于WDM系統管理。

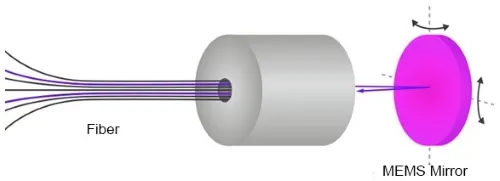

圖7：1 x N MEMS 光開關的結構

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

作為專業的光通信設備制造商，廣西科毅光通信科技有限公司（www.www.noblecapitaluk.com ） 提供全面的MEMS光開關解決方案，涵蓋：

• 1×N/N×N端口結構

• 2D/3D架構支持

• 多種封裝形式與接口標準

• 定制化服務滿足不同應用場景

我們致力于推動中國光通信產業的發展，助力客戶構建高效、穩定的下一代光網絡基礎設施。

隨著5G、云計算和數據中心的快速發展，MEMS光開關作為光通信網絡中的智能核心元件，正發揮著越來越重要的作用。廣西科毅光通信科技將持續投入研發創新，打造更高性能、更高可靠性的光通信產品，服務全球客戶。
