在后摩爾時代，硅基光電子技術以其獨特的雙重優勢——繼承微電子技術的成熟工藝、大規模集成和成本效益，同時融合光電子技術的超高帶寬、超高速率和低能耗特性——正成為半導體行業突破瓶頸的關鍵技術路徑。

作為光開關領域的領先企業，廣西科毅光通信科技有限公司已深入布局硅基光電子技術，致力于為全球客戶提供更高效、更可靠的光互連解決方案，助力數據中心、光計算和光傳感等領域的技術革新。

一、硅基光電子技術的演進與突破方向

硅基光電子技術的發展歷程可分為四個關鍵階段：從分立器件到單片集成，再到光電全集成融合，最終實現可編程芯片。目前，該技術已進入第二階段，即單片集成階段，通過將各類器件組合實現不同功能的集成，如Intel的100G硅光模塊出貨量已超過500萬只，而格芯推出的Fotonix平臺則實現了光子系統、射頻組件和CMOS邏輯的單片集成，性能達到300GHz級別。

技術突破方面，北京大學王興軍教授團隊在2023年取得了重大進展，實現了全球首個電光帶寬達110GHz的純硅調制器，這是自2004年英特爾在《自然》期刊報道第一個1GHz硅調制器后，國際上首次將純硅調制器帶寬提升至100GHz以上。這一突破為高速、短距離數據中心和光通信應用提供了關鍵技術支撐，標志著硅基光電子在解決帶寬瓶頸方面取得了實質性進展。

未來技術突破方向主要集中在三個領域：

1. 硅基光源技術：硅材料本身是間接帶隙半導體，發光效率低，這是硅基光電子發展的最大瓶頸。目前，產業界正在探索多種技術路徑，如硅基量子點、硅基Ge/GeSn和硅基稀土發光等，以期實現片上光源的突破。楊德仁院士指出：“硅基光電子包括光源、波導、調制、探測、封裝、集成等一系列程序，其中硅基光源是一大難點，到現在問題才解決了一半。”

 2. 光電全集成技術：將光子與電子器件在同一硅片上實現全集成，解決傳統異質集成中的對準和兼容性問題。例如，Sicoya公司采用GeSiBiCMOS工藝，將微電子集成電路與硅基光電子芯片集成在同一硅片上，大大縮短了信號傳輸距離，降低了功耗。

 3. 可編程硅光芯片：通過矩陣化表征和編程自定義功能，實現高度靈活的光子處理能力。這一方向?qū)⑼苿庸杌怆娮訌膯我还δ芷骷蚨喙δ芗上到y(tǒng)演進。

二、市場規模與應用場景分布

硅基光電子市場正迎來前所未有的增長機遇。根據Yole數據，硅基光子器件自2015年起以約45%的年復合增長率持續增長，預計到2025年硅光子市場規模將超13億美元，而Gartner預測2025年將達到26億美元，這一差異主要源于統計范圍的不同（Yole聚焦純硅光芯片，Gartner包含集成系統）。中研普華預測，中國光電器件行業2025年市場規模將達720億美元，其中光通信器件占38%（約274億美元），硅基光電子作為核心技術將在其中占據重要份額。

從應用場景分布來看，硅基光電子技術呈現出”傳統市場穩增長，新興市場蓄潛力”的特點：

數據中心領域是硅基光電子技術應用的核心場景。

隨著AI大模型參數規模突破百萬億級，單芯片算力需求年增80%，傳統銅互連已無法滿足高帶寬、低延遲的需求。硅基光電子模塊的預期成本可降至0.3美元/(Gbit·s?1)，遠低于InP材料成本，這使其成為數據中心光互連的理想選擇。預計到2025年底，綜合算力基礎設施體系將初步成型，硅光技術將承載絕大部分大型數據中心內的高速信息傳輸。

光計算領域正從實驗室走向商業化。

2025年全球光計算市場規模約10億美元，主要面向AI推理端應用。華為”光麒麟”光子芯片已實現128TOPS算力，功耗僅為同性能硅基芯片的1/12，這一突破標志著光子計算時代的到來。硅基光電子通過低功耗光互連支持ASIC芯片的高效部署，成為光計算架構的關鍵支撐。

光傳感領域展現出多元化增長態勢。

在醫療健康領域，硅基傳感器市場規模預計2025年達80億元，主要用于血液細胞計數、冠狀動脈壓力監測等場景。北方微電子院牽頭的國家重點研發計劃項目已成功研發硅基MEMS壓力、氣體和氣溶膠傳感器，用于動力電池?zé)崾Э乇O(jiān)測。在工業領域，硅基MEMS振動傳感器具備微型化、寬頻響應和高靈敏度優勢，如ADI公司的ADXL1002傳感器噪聲譜密度僅為25μg/√Hz，支持11kHz帶寬，諧振頻率達21kHz，性能媲美壓電傳感器，且成本降低50%。

三、光計算領域的應用潛力與挑戰

光計算在AI推理和訓練領域展現出巨大潛力。

相比傳統電子計算，光計算具有并行處理能力強、帶寬高、功耗低等優勢。根據TIRIAS Research預測，未來推理算力占比將達到95%，訓練算力5%，IDC預測未來5年國內訓練、推理算力年復合增速分別為50%和190%，2028年推理算力規模將超過訓練算力。

在技術實現上，硅基光電子通過CMOS工藝將光電器件集成在硅片上，顯著降低功耗與成本，提升集成度。例如，2015年加州大學和麻省理工學院報道了首個光電一體處理器，在一塊芯片上同時制備了7千萬個微電子器件與850個光電子器件，通過光子在計算和存儲單元之間進行高速通信，實現了10Gbps通信速度并融合了波分復用技術。

 然而，光計算領域仍面臨諸多挑戰：

1. 光源問題：硅是間接帶隙半導體，發光效率低，目前主要依賴III-V族材料異質集成。雖然量子點激光器取得了突破（如中科院半導體所實現150℃連續工作），但微分電阻高、壽命短（僅12分鐘）仍是瓶頸。

 2. 集成工藝復雜：硅與III-V族材料的晶格不匹配導致位錯問題，需依賴鍵合技術或單片集成方案。華為采用3D混合鍵合技術實現光源與硅基芯片的高效集成，但工藝難度大、成本高。

3. 算法適配性不足：光計算架構與傳統電子計算存在差異，需要開發專用算法和編程模型。

廣西科毅光通信科技有限公司的光開關產品在光計算領域具有重要應用價值。公司的MEMS光開關系列（如MEMS 1×4光開關）具有低插入損耗（Typ:0.7, Max:1.2dB）、高串?dāng)_抑制（≥50dB）和快速切換（微秒級）等特性，可作為光計算系統中的關鍵光路控制組件，實現光信號的靈活路由和配置。

四、光傳感領域的應用潛力與挑戰

光傳感領域是硅基光電子技術的重要應用場景，尤其在醫療健康和工業自動化領域。2025年全球光纖傳感器市場規模預計達300億美元，其中通信領域占25%（約75億美元），醫療和工業檢測領域合計占比超30%。

在醫療傳感領域，硅基光電子技術展現出巨大潛力。Rockley Photonics公司的光譜傳感芯片采用單片集成8波長探測器技術，已獲得FDA批準用于無創血糖監測。北方微電子院研發的硅基MEMS傳感器可用于動力電池?zé)崾Э乇O(jiān)測，通過多參量融合預警模型實現精準監測。這些應用表明，硅基光電子在醫療傳感領域具有高靈敏度、低功耗和微型化優勢。

在工業傳感領域，硅基MEMS技術同樣展現出廣泛應用前景。如前所述，硅基MEMS振動傳感器在高溫、腐蝕環境中的性能優勢顯著，可替代傳統壓電傳感器。此外，硅基光電子在光纖陀螺、激光雷達等場景也有重要應用，如華為采用硅基光電子技術開發的車規級激光雷達芯片（1550nm），已實現人眼安全功率上限提升3倍，獲得蔚來ET9定點。

然而，光傳感領域仍面臨以下挑戰：

1. 材料缺陷問題：硅基探測器在響應率和信噪比方面仍落后于III-V族材料，需通過新材料和結構優化提升性能。

 2. 溫度穩定性不足：硅材料的溫度效應導致器件性能隨溫度變化，需開發溫度補償技術和高熱穩定性材料。

3. 接口兼容性難題：光傳感信號需與傳統電子系統對接，需開發高效、低功耗的光電轉換接口。

廣西科毅光通信科技有限公司在光傳感領域的布局已取得初步成果。公司采用平面波導集成光學(PLC)技術，開發了高穩定性平面光波導功率分配器，獲得了國家專利。這一技術可應用于醫療成像設備的光路控制，提升系統精度和可靠性。

五、產業鏈發展與市場格局

硅基光電子產業鏈已初步形成，主要包括上游材料與設備、中游芯片設計與制造、下游器件與系統集成三個環節。全球硅基光電子產業格局正從歐美主導向中美并進轉變，國內華為、騰訊、百度、阿里巴巴等公司已積極參與布局。

上游材料與設備環節，硅基襯底材料（如SiGe/Si、SOI等）和III-V族材料（如InP、GaAs）是關鍵。國內企業在25G以下中低端光芯片領域已實現自主化，但25G及以上高速光芯片仍依賴進口，國產化率約20%-30%。電芯片（如DSP、激光驅動器）技術門檻高，國產化率低于2%，主要依賴歐美廠商（如Maxim、TI）。

中游芯片設計與制造環節，硅光子集成芯片是核心。格芯、臺積電等國際代工廠已推出硅光子代工平臺，如格芯的Fotonix平臺和臺積電的COUPE平臺。國內中芯國際7nm良率突破90%，同時擴產40nm以上特種工藝，為硅基光電子提供了制造基礎。

下游器件與系統集成環節，光模塊是主要產品。中際旭創、光迅科技等中國企業快速崛起，全球市占率超50%，成為行業支柱。華為海思開發的硅光模塊已應用于400G數據中心互聯，傳輸效率提升50%。CPO技術（共封裝光學）將光引擎與ASIC芯片集成，傳輸密度提升5倍，預計2025年滲透率達25%。

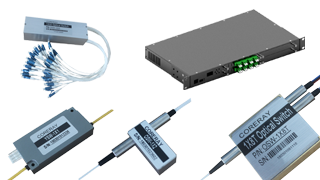

廣西科毅光通信科技有限公司在產業鏈中的定位清晰。公司專注于平面波導集成光學(PLC)及微機械(MEMS)技術的規模化應用，主要產品包括機械式光開關、MEMS光開關、耦合器、波分復用器等。這些產品在硅基光電子產業鏈中處于中下游，是光互連系統的關鍵組件。公司已獲得11個專利和5個軟件著作權，擁有多項知識產權，表明其在技術創新和產品研發方面具備較強實力。

六、政策支持與市場機遇

中國政府對硅基光電子技術發展高度重視，通過多項政策推動技術突破和產業升級。2023年10月，工業和信息化部等六部門聯合印發《算力基礎設施高質量發展行動計劃》，要求完善算力綜合供給體系，提升算力高效運載能力，這為硅基光電子在數據中心中的應用提供了政策支持。

2023年12月，國家發展改革委等五部門聯合印發《深入實施”東數西算”工程加快構建全國一體化算力網的實施意見》，大力推動算力網絡建設，預計到2025年底，綜合算力基礎設施體系將初步成型。這一政策為光開關在數據中心中的應用提供了廣闊的市場機遇。

在區域競爭格局方面，北美地區（英偉達、AMD主導）在高端市場占據優勢，但中國（華為昇騰、寒武紀合計占本土訓練市場62%）在中低端市場已實現自主化，28nm以上成熟制程自主化率80%。歐洲地區（英飛凌、ST聚焦汽車芯片）則在特定應用領域（如L4級自動駕駛算力需求達1000TOPS）具有獨特優勢。

廣西科毅光通信科技有限公司充分利用政策紅利，積極參與”東數西算”工程，為構建全國一體化算力網絡提供技術支持。公司計劃在未來三年內，進一步擴大光開關產品的端口規模，從目前的1×N擴展到更大型的M×N矩陣，以滿足超大規模數據中心的互聯需求。同時，公司將加強與云計算、AI等領域的合作，探索光開關在這些新興領域的應用潛力。

七、技術發展趨勢與未來展望

硅基光電子技術正朝著以下幾個方向快速發展：

硅光子集成化：通過CMOS工藝實現與電子芯片的異質集成，降低制造成本并提高性能。格芯的Fotonix平臺已將300毫米光子學特性和300GHz級別的RF-CMOS工藝集成到硅片上，為數據中心提供創新解決方案。科毅光通信正在積極探索這一技術方向，以期為客戶提供更高效的光開關解決方案。

低功耗設計：開發基于相變材料的非易失性光開關，這類光開關靜態功耗趨近于零，有助于構建更加節能環保的數據中心。科毅光開關產品已具備低功耗特性，符合這一發展趨勢。

智能化控制：結合AI算法預測網絡流量，動態優化光開關配置策略，進一步提升數據中心的運營效率和服務質量。科毅光通信正在研發支持智能控制的光開關產品，以滿足未來數據中心的智能化需求。

硅基光源技術突破：雖然硅基光源仍是最大技術瓶頸，但近年來取得了一系列進展。中國科學院半導體研究所楊濤研究員團隊報道的直接在軸向Si(001)上生長的超高熱穩定性1.3μm InAs/GaAs量子點激光器，其連續波工作溫度達到了創紀錄的150℃，外推壽命超過20,000小時。這些技術突破將為硅基光電子的全集成化奠定基礎。

未來三年，硅基光電子技術將迎來關鍵突破期。隨著”東數西算”工程的深入推進和算力基礎設施高質量發展行動計劃的實施，中國硅基光電子產業有望在2028年前實現以下目標： 1. 硅光模塊在數據中心光模塊市場占比超過50% 2. 硅基光源技術取得實質性突破，實現片上集成 3. 硅基光電子在AI推理和訓練領域?qū)崿F(xiàn)規模化應用 4. 硅基光傳感器在醫療和工業領域滲透率提升至40%以上

廣西科毅光通信科技有限公司將繼續秉持”質量第一，客戶至上”的經營理念，不斷創新突破，為推動硅基光電子產業發展貢獻力量。公司計劃在未來三年內，進一步擴大光開關產品的端口規模，從目前的1×N擴展到更大型的M×N矩陣，以滿足超大規模數據中心的互聯需求。同時，公司將加強與云計算、AI等領域的合作，探索光開關在這些新興領域的應用潛力。

八、如何選擇適合新興領域的光開關產品

在選擇適合光計算、光傳感等新興領域的光開關產品時，需要考慮以下幾個關鍵性能指標：

端口數量：光計算和光傳感系統通常需要多端口配置，以支持復雜的光路控制和信號處理。科毅光開關提供從1×1、1×2到1×32等多種配置，滿足不同規模的應用需求。

插入損耗：低插入損耗（Typ:0.5, Max:0.8dB）確保信號傳輸?shù)母咝裕@對光計算和光傳感系統至關重要。科毅機械式光開關的插入損耗指標處于行業領先水平。

響應時間：快速響應時間（≤8ms）滿足數據中心對低延遲的需求，同時支持光計算系統中的動態光路配置。科毅MEMS光開關的響應時間達到微秒級，滿足未來光計算系統的要求。

串?dāng)_抑制：高串?dāng)_抑制（≥50dB）減少信號干擾，提升系統可靠性。科毅MEMS光開關的串?dāng)_抑制指標優異，確保復雜光路中的信號質量。

溫度穩定性：良好的溫度穩定性（工作溫度范圍寬）適應各種應用場景，包括高溫工業環境和精密醫療設備。科毅光開關產品在溫度穩定性方面表現優異，滿足不同環境下的應用需求。

根據不同的應用場景，科毅光開關產品推薦如下：

高密度部署場景：推薦OSW-1×1、OSW-1×2等機械式光開關，具有低插入損耗（≤0.8dB）和緊湊的器件尺寸（28×12.6×11mm），便于高密度集成。

低延遲場景：推薦MEMS 1×4光開關，具有快速響應時間（微秒級）和低插入損耗（Typ:0.7, Max:1.2dB），適合光計算和高速數據傳輸。

大規模互聯場景：推薦1×N系列機械式光開關，支持從1×2到1×32等多種配置，滿足不同規模的數據中心和光計算系統需求。

廣西科毅光通信科技有限公司擁有自己的生產線和一批資深工程師及生產技術人員，在產品開發、技術創新、精益生產及品質管理上積累了豐富經驗。公司可根據客戶的特殊需求，提供個性化的設計和生產，滿足各種不同的應用場景需求。

九、結語

硅基光電子技術正迎來前所未有的發展機遇，它不僅能夠解決傳統微電子技術面臨的帶寬、功耗和集成度瓶頸，還能為光計算、光傳感等新興領域提供創新解決方案。隨著”東數西算”工程的深入推進和算力基礎設施高質量發展行動計劃的實施，中國硅基光電子產業有望在2028年前實現關鍵突破，市場規模將快速增長至11億美元以上。

作為光開關領域的領先企業，廣西科毅光通信科技有限公司已深入布局硅基光電子技術，為全球客戶提供高質量、高性能的光開關解決方案，助力數據中心、光計算和光傳感等領域的技術革新。公司將繼續秉持”質量第一，客戶至上”的經營理念，不斷創新突破，為推動硅基光電子產業發展貢獻力量。
