引從實驗室到應用場，高性能光開關的實戰驗證

在上一篇文章中，我們詳細解析了科毅光通信新型波導矩陣光開關的設計原理與技術優勢。作為光通信器件的核心供應商，我們始終堅持“技術創新+實戰驗證”的理念，所有產品均經過嚴格的實驗測試與場景驗證，確保滿足行業應用的高標準要求。

本文將聚焦新型波導矩陣光開關的實驗制作、性能測試數據與行業應用場景，通過真實的實驗結果證明產品的可靠性與優越性，并結合數據中心、5G通信、骨干網等實際場景，為您展示該產品的應用價值。廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）始終以客戶需求為導向，致力于提供高性能、高性價比的光開關解決方案，助力光網絡升級與數字化轉型。

一、實驗制作：PLC技術實現SiO?波導光開關量產

1.1核心制作工藝

新型波導矩陣光開關基于平面光波線路（PLC）技術制作，核心材料為硅基SiO?波導。制作流程嚴格遵循半導體工藝標準，確保產品的一致性與穩定性，關鍵步驟如下：

1.      波導制備：采用等離子體增強化學氣相沉積（PECVD）技術制備SiO?芯層與包層，芯層與包層折射率差控制為0.75%，波導截面尺寸設計為6.5μm×6.5μm，保證光信號的低損耗傳輸；

2.      MZI單元制作：在波導臂上蒸鍍鈦金屬薄膜作為加熱器，加熱器長度3.3mm、寬度20μm，確保熱光效應的高效調控；

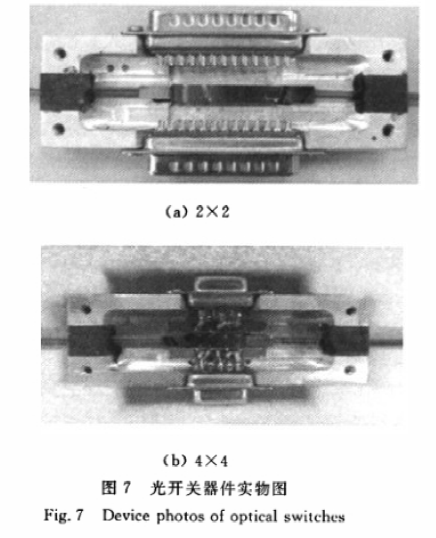

3.      器件封裝：采用高精度光纖對準技術，將波導與光纖精準對接，封裝后的器件體積小巧，便于安裝部署（實物圖如圖6、圖7所示）。

1.2制作優勢

PLC技術的成熟應用，讓新型波導矩陣光開關具備了量產能力：

4.      兼容性強：與現有半導體工藝兼容，可實現大規模自動化生產，降低單位成本；

5.      一致性好：批量生產的器件性能差異小，插入損耗、響應時間等指標波動范圍窄；

6.      可靠性高：封裝過程采用高精度對準技術，減少光纖與波導的對接偏差，降低耦合損耗。

二、性能測試：核心指標達到行業領先水平

為驗證產品性能，我們對2×2和4×4波導矩陣光開關進行了全面的測試，測試條件為：輸入光信號波長1550nm（兼顧1530nm、1570nm波長測試），室溫環境，采用光功率計、示波器等專業設備測量核心指標。

2.1MZI單元測試結果

MZI單元作為開關的核心部件，其性能直接影響整個器件的表現。測試結果顯示：

7.      光開關a（相位差Δφ=π）：插入損耗1.9dB，串?dāng)_-27dB，最高功耗400mW；

8.      光開關b（相位差Δφ=π/2）：插入損耗2.07dB，最高功耗200mW；

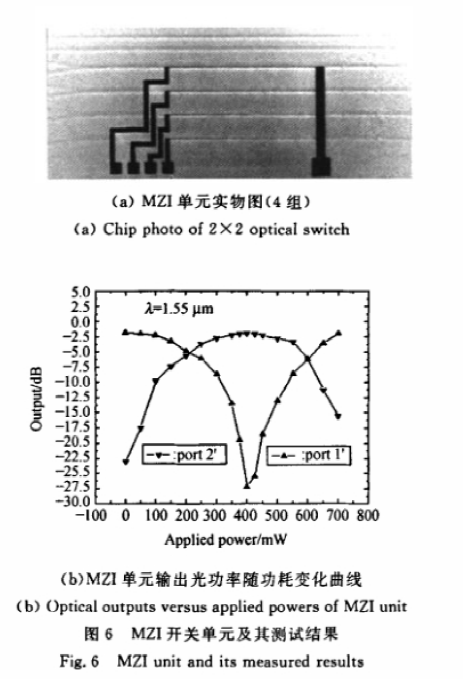

9.      輸出功率穩定性：隨著加電功率的變化，輸出功率曲線平滑，峰值與交點清晰，表明開關狀態切換精準（如圖6(b)所示）。

2.22×2波導矩陣光開關測試數據

2×2光開關的核心性能指標如下：

10.    插入損耗：2.25dB（行業平均水平3-4dB）；

11.    響應時間：0.8ms（<1ms，滿足高速切換需求）；

12.    串?dāng)_：-43dB（信號隔離度高，抗干擾能力強）；

13.    最高功耗：700mW；

14.    波長兼容性：在1530-1570nm波段，插入損耗波動小，兼容性優異。

2.3 4×4波導矩陣光開關測試數據

4×4光開關的測試覆蓋多個通道，核心指標表現優異（部分通道測試數據如表1所示）：

15.    平均插入損耗：4.3dB（最小插入損耗約4.0dB）；

16.    平均偏振相關損耗（PDL）：0.4dB（偏振敏感性低，適配不同偏振態光信號）；

17.    平均串?dāng)_（XT）：-37dB（信號干擾小，傳輸質量高）；

18.    開關功率：約670mW/通道；

19.    響應時間：<1ms；

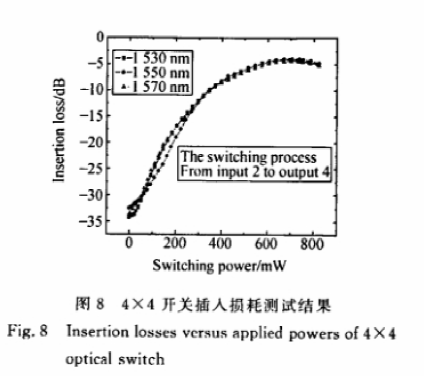

20.    波長一致性：在1530nm、1550nm、1570nm三個波長下，插入損耗曲線基本重合，表明波長適應性強（如圖8所示）。

表1 4×4光開關部分通道測試數據

2.4測試結果分析

實驗測試數據與仿真結果基本吻合，部分指標略高于理論值（如插入損耗），主要原因在于器件解理后未進行拋光處理、光纖與波導對接存在微小對準偏差。后續通過工藝優化（如增加拋光步驟、采用更高精度對準設備），可進一步降低插入損耗，提升產品性能。

整體來看，新型波導矩陣光開關的核心指標達到行業領先水平，低插入損耗、快速響應、高隔離度的特點，能夠滿足光通信系統的嚴苛要求。

三、行業應用：覆蓋多場景，賦能光網絡高效運行

新型波導矩陣光開關憑借一對多、多對多的通信能力與優異的性能指標，已廣泛應用于多個光通信場景，為客戶提供靈活、高效的光路解決方案。

3.1 數據中心互聯

隨著數據中心算力需求的爆發式增長，服務器與存儲設備之間的互聯帶寬持續提升。新型波導矩陣光開關可實現多路信號的靈活分發與切換，滿足數據中心內部“東-西向”流量調度、跨區域數據備份、災備系統建設等需求。其低損耗、高穩定性的特點，可減少信號衰減，保證數據傳輸?shù)目煽啃裕恍⌒突⒏呒啥鹊脑O(shè)計，適配數據中心的密集部署需求。

3.2  5G通信網絡

5G基站的前傳/回傳網絡需要大量的光路切換器件，以實現基站與核心網、基站與基站之間的靈活互聯。新型波導矩陣光開關的快速響應（<1ms）與無阻塞特性，可滿足5G網絡動態光路調整、負載均衡的需求；一對多的通信能力，可實現單個核心節點信號向多個基站的分發，降低網絡建設成本。同時，其抗干擾能力強的特點，適配戶外基站的復雜運行環境。

3.3密集波分復用（DWDM）系統

DWDM系統通過不同波長承載多路信號，實現大容量傳輸。新型波導矩陣光開關可作為光路調度核心，實現不同波長信號的上下路與切換，支持多波長信號的同時分發，提升系統的靈活性與擴容能力。其波長兼容性強（1530-1570nm）的特點，可適配DWDM系統的多波長需求，無需額外調整即可融入現有系統。

3.4 骨干網與城域網建設

骨干網與城域網承擔著大規模數據傳輸?shù)娜蝿?wù)，對光開關的可靠性、靈活性和scalability要求極高。新型波導矩陣光開關的嚴格無阻塞特性，可保證任意光路的快速建立與切換，滿足骨干網的動態流量調度需求；支持從2×2、4×4向8×8、16×16等更大規模擴展，為網絡擴容提供便利，降低長期建設成本。

3.5 其他特殊場景

除上述主流場景外，新型波導矩陣光開關還可應用于光纖傳感網絡（如油氣管道監測、電力線路監測）、光測試儀器（如光功率計校準、光路測試系統）、量子通信（多路量子信號分發）等特殊場景，憑借靈活的通信能力與優異的性能，賦能更多新興領域的發展。

四、持續技術迭代，打造更優產品

廣西科毅光通信始終堅持技術創新，針對新型波導矩陣光開關的后續研發，將重點聚焦以下方向：

1.      降低插入損耗：通過優化波導結構、改進封裝工藝，進一步降低插入損耗，目標將4×4光開關的平均插入損耗降至3.5dB以下；

2.      擴大端口規模：研發8×8、16×16等更大規模的波導矩陣光開關，滿足超大規模光網絡的需求；

3.      降低功耗：優化MZI單元的加熱器設計，采用更高效的熱光材料，降低開關功耗，提升產品的節能性；

4.      拓展應用場景：針對量子通信、6G等新興領域，開發定制化產品，拓展應用邊界。

新型波導矩陣光開關的實驗數據與應用案例充分證明，該產品具備優異的性能與廣泛的適用性，能夠為光通信網絡提供靈活、高效的光路解決方案。廣西科毅光通信科技有限公司憑借多年的技術積累與實戰經驗，已實現該產品的規模化生產與市場化應用，為數據中心、5G通信、DWDM系統等領域的客戶提供了可靠的產品支持。

如果您正在尋找高性能、靈活部署的光開關產品，或需要定制化的光通信解決方案，歡迎訪問科毅光通信官網（www.www.noblecapitaluk.com），查看產品詳情或聯系我們的技術團隊。我們將持續以技術創新為核心，為您提供更優質的產品與服務，攜手賦能光通信行業的發展。
