在智能光網絡向城域網下沉的浪潮中，MEMS光開關正成為重構網絡靈活性的關鍵支點

隨著互聯網應用爆發式增長，基于ROADM（可重構光分插復用器）的智能光網絡建設進入高速發展期。新一代CDC（無色、無方向、無競爭）ROADM的主流方案中，1×N端口WSS（波長選擇開關） + N×M端口MCS（多播開關）的組合憑借顯著的成本優勢，已成為電信運營商和設備制造商的優選架構（圖1）。這一趨勢推動市場對MCS光開關的需求激增，尤其當ROADM技術從骨干網向城域網下沉時。

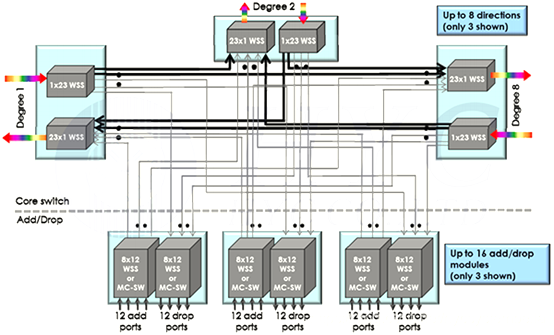

圖1：基于WSS+MCS的CDC ROADM節點架構（圖示為邏輯示意圖）

一、MCS光開關的核心構造與挑戰

典型的8×16端口MCS光開關結構如圖2所示，其核心由兩部分構成：

1. 8個1×16端口PLC光分路器：采用平面光波導（PLC）技術制備，實現光信號的高效分路

2. 16個8×1端口光開關：完成光路的動態選通，其中1×N端口光開關是性能關鍵，主流采用MEMS技術

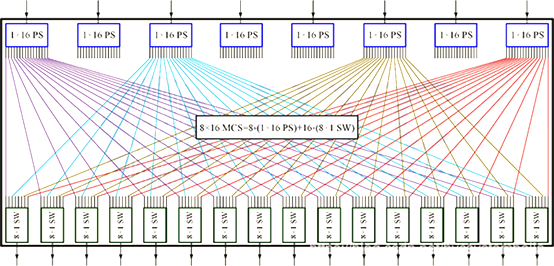

圖2：8×16端口MCS光開關核心結構組成

1×N MEMS光開關的核心組件極為精密（圖3）：

• MEMS微反射鏡：核心光束控制元件，通常貼裝于TO管座

• 準直透鏡：與TO管座通過管帽封裝成組件

• 多纖插針：在有源調試狀態下與前述光學組件精密對準并固定

圖3：1×N MEMS光開關核心光學引擎結構

二、大端口數、低損耗設計的核心技術瓶頸

盡管圖3結構看似簡潔，實現大端口數（N值大）且低損耗的1×N光開關面臨嚴峻物理限制：

1. 離軸損耗與像差矛盾：

o    最大損耗發生在離軸距離最大（△max）的端口，此處受離軸偏差影響最劇。

o    光學系統相對孔徑（△max/f，f為準直透鏡焦距）增大將導致像差顯著劣化。

o    單純增加焦距f雖可減小像差，卻會導致入射到MEMS微鏡上的準直光斑直徑增大：

（其中ω0為光纖模場半徑，ωc為微鏡光斑半徑）

2. 微鏡尺寸與偏轉角度的制約：

o    為保證99%的光斑能量覆蓋，微鏡直徑Φ需滿足Φ ≥ 3ωc。

o    MEMS工藝存在固有約束：微鏡直徑Φ與最大偏轉角θmax相互制約。典型值如Φ=1mm時，θmax僅為±4°。

o    核心矛盾：增大Φ可容納更大光斑（允許更長焦距f以減小像差），但會導致θmax減小（θmax ∝ 1/Φ），反而限制了可實現的端口數N。因此，單純增加f無法提升N。

三、突破端口限制的三大技術路徑

面對端口數提升的困境，行業主要攻關方向如下：

1. 多纖插針排列優化與雙軸微鏡應用（圖4）：

o    傳統單軸方案（圖4左）：光纖呈單排線性排列，結構簡單，但端口數受限（N較小）。

o    高密度雙軸方案（圖4右）：光纖呈二維陣列排布，顯著提升單位面積端口密度，允許更大的N值。代價是需采用更復雜、成本更高的雙軸MEMS微鏡實現二維光束偏轉。

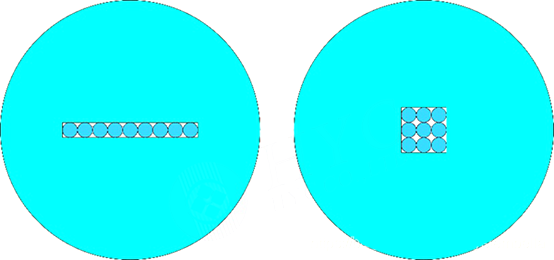

圖4：單排線性排列(左) vs 二維陣列排列(右)及其對MEMS微鏡的要求

2. 光纖包層直徑縮減：

o    標準單模光纖包層直徑為125μm，通過精密化學腐蝕工藝可減薄至60-80μm。

o    更細的光纖允許在相同空間內集成更多端口。

o    局限性：工藝控制難度大，成本高，且直徑縮減仍不足夠，通常將端口數限制在N≤16。

3. 高性能準直透鏡：

o    選用非球面透鏡或自聚焦透鏡（GRIN Lens）替代傳統的C-Lens（球面透鏡）。

o    這些透鏡具有更優異的像差校正能力，能在相同相對孔徑下獲得更好的光束質量，有利于支持更多端口或降低插入損耗。

四、城域網升級與科毅光通信的MEMS光開關解決方案

隨著運營商網絡轉型和用戶對靈活性的需求激增，基于WSS+MCS的ROADM已成為城域網建設的理想選擇。在此架構中，高性能的1×N MEMS光開關是MCS實現靈活多播功能的核心基礎器件。

廣西科毅光通信科技有限公司（www.www.noblecapitaluk.com） 深刻把握市場需求與技術前沿，依托自主研發實力，成功推出系列高性能MEMS光開關產品，包括極具競爭力的1×48通道MEMS光開關。該產品核心技術優勢在于：

• 先進MEMS技術平臺：基于硅基微機電系統，實現微鏡的精確、可靠驅動。

• 低損耗自由空間光路：優化的光學設計與精密裝調，確保全通道低插入損耗與高一致性。

• 超快切換速度：毫秒級切換時間，滿足動態業務調度需求。

• 緊湊高可靠性封裝：工業級設計，適應嚴苛環境，體積小巧易于集成。

五、廣闊應用場景

科毅光通信的1×N MEMS光開關憑借其卓越性能，廣泛應用于：

1. 光線路監控（OLP/OSM）：實現監測信號的靈活選路，保障網絡可靠運行。

2. OADM（光分插復用器）：核心光路切換單元，支撐靈活波長上下路。

3. 光網絡測試與測量儀器：提供快速、可編程的光路連接配置。

4. 下一代CDC ROADM：構成MCS模塊，實現無色、無方向、無競爭的光交叉連接。

5. 數據中心光互連（DCI）：構建靈活、可重構的光傳送平面。
