一、MEMS微鏡：光路控制的納米級精密“方向盤”

作為光學MEMS器件的核心，MEMS微鏡通過將微米級反射鏡與驅動器集成，實現對光路的精準操控。其運動模式分為平動與扭轉兩類，其中扭轉MEMS微鏡當光學偏轉角度≥10°時，即升級為MEMS掃描鏡——這正是大容量光開關實現毫秒級光路切換的關鍵。

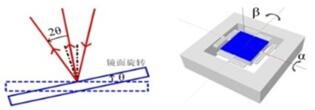

MEMS微鏡結構示意圖

二、四大驅動技術對決：誰主宰光開關的未來？

根據驅動原理，MEMS微鏡可分為四類技術路線，其特性直接影響光開關性能：

廣西科毅技術聚焦：我司N×N光開關采用靜電梳齒驅動架構，兼具低功耗（<5mW/通道）與高穩定性（>10^9次循環壽命），完美適配數據中心光交換場景。

三、深度解密：靜電驅動如何成就光開關王者？

3.1 平行板電容結構：光路切換的“量子開關”

當上下極板施加電壓時，靜電力使可動極板下拉，通過正反饋效應實現微秒級偏轉。此結構在DLP芯片中已驗證超億次可靠性，成為光開關矩陣的理想選擇。

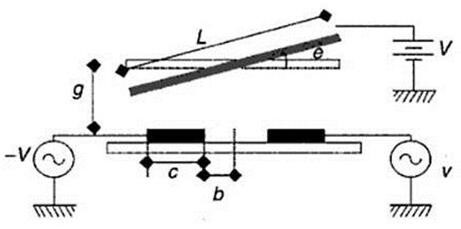

平行板電容驅動原理圖

3.2 梳齒驅動：高精度光路控制的終極答案

科毅專利技術采用發散式梳齒陣列（參考西北工業大學設計），通過交變電場產生橫向驅動力，實現±15°光學偏轉——這是構建128×128光開關矩陣的基礎。

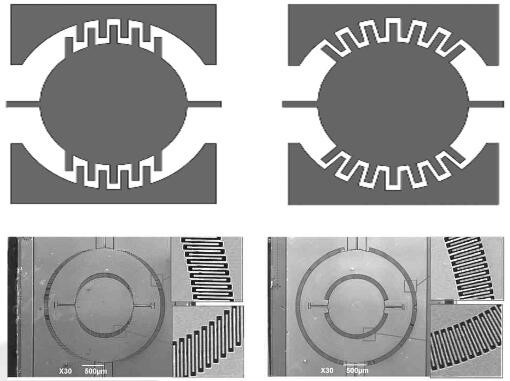

MEMS微鏡（左：平行分布梳齒；右：發散分布梳齒）

四、MEMS微鏡在光通信的顛覆性應用

4.1 N×N光開關：全光網絡的“智能交警”

通過二維微鏡陣列，輸入端口的光信號經光纖準直器陣列校準后，由MEMS微鏡動態反射至目標輸出端口，實現零延遲光路重構。

技術突破：

• 端口密度：單模塊支持256×256通道

• 插入損耗：<1.5dB @1550nm

• 切換速度：<5ms

4.2 光衰減器(VOA)：功率管理的“精密閥門”

微鏡偏轉角度與光衰減量呈線性關系，廣西科毅通過閉環控制算法實現±0.1dB精度，已應用于5G前傳網絡。

五、為什么靜電驅動成為光開關技術主流？

通過對比四大驅動方式的關鍵參數，靜電驅動的綜合優勢凸顯：

科毅方案亮點：通過深硅刻蝕工藝制造單晶硅梳齒結構，抗蠕變性能提升300%，解決長期穩定性痛點。

六、國產MEMS微鏡的破局之路：從實驗室到產業化的挑戰

盡管DLP技術歷經9年研發才商業化（1987-1996），但中國企業在材料、設計、制造三大環節加速突破：

• 材料：中電55所開發低應力SiNx反射鏡鍍膜

• 設計：清華大學的雙穩態鎖存結構降低保持功耗

• 制造：中芯國際MEMS專用線實現8英寸晶圓量產

廣西科毅的產業化實踐：

“我們聯合中科院蘇州納米所開發抗粘滯梳齒結構，通過表面氟化涂層將粘連故障率降至<10ppm，為萬級端口光開關鋪平道路。”

七、MEMS微鏡驅動光通信的下一場革命

7.1 三維堆疊微鏡陣列

通過TSV（硅通孔）技術實現驅動電路垂直集成，端口密度將提升至1024×1024，助力Exa級數據中心光互聯。

7.2 智能光路管理

集成AI算法預測流量熱點，實現微秒級光路徑動態優化，廣西科毅預計2026年推出首款自學習光交換設備。

最后
從奧斯卡領獎臺的DLP芯片，到支撐全球數據洪流的N×N光開關，MEMS微鏡用30年詮釋了“厚積薄發”的技術哲學。廣西科毅光通信將持續深耕靜電驅動微鏡技術，為5.5G/6G網絡、東數西算工程構建高可靠光交換基石。
