在現代高速發展的光通信網絡中，光開關作為實現光路動態調度、網絡靈活重構的核心器件，其性能直接影響著整個系統的效率和可靠性。而在光開關內部，對光束的精確控制、耦合、分路/合路等操作，都離不開核心光學元件——透鏡的精密作用。科毅光通信，深耕光通信器件領域，深刻理解透鏡技術與光學材料的選擇對于打造高性能、高穩定性光開關至關重要。本文將深入解析透鏡的核心原理及其關鍵材料技術。

一、透鏡：光開關光束操控的“精密之手”

透鏡，由透明光學材料（如玻璃、晶體）制成，是光通信系統中不可或缺的基礎光學元件。其核心功能在于通過改變光的傳播方向（影響波前曲率）來聚合（會聚）或分散（發散）光線，實現對光束的精密操控。

在光開關設計中，無論是基于MEMS、液晶還是波導技術，透鏡都扮演著關鍵角色：

• 光束準直與聚焦： 將發散的光源（如激光器、光纖輸出端）轉換為平行光或精確聚焦到目標位置（如另一根光纖輸入端、探測器或光開關陣列點），最大化耦合效率，降低光開關的插入損耗。

• 光束整形與轉向： 配合反射鏡、棱鏡等元件，實現光束路徑的改變和精確指向，是MEMS光開關等實現端口切換的基礎。

• 像差校正： 高質量透鏡組合能有效校正球差、色差等，確保在光開關工作波段內光束質量最優。

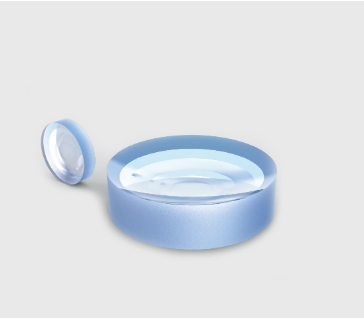

透鏡兩大核心類型：聚光與散光

根據形狀和功能，單透鏡主要分為凸透鏡和凹透鏡：

• 1. 凸透鏡：光束匯聚專家

  結構特點： 中間厚、邊緣薄，兩面通常為球面或一面平面。
  核心功能： 聚光作用，能使平行光束會聚于一點（焦點）。
  在光開關中的應用： 主要用于光束的聚焦和準直，例如將光纖輸出的光準直成平行光以便后續處理，或?qū)⒐饩_聚焦耦合進接收光纖或探測器。是實現低損耗光路切換的關鍵元件之一。




• 2. 凹透鏡：光束發散能手

  結構特點： 中間薄、邊緣厚，兩面均為凹球面或一面平面。
  核心功能： 散光作用，會使平行光束發散。
  在光開關中的應用： 常用于需要輕微擴大光束直徑的場景，或與其他光學元件（如凸透鏡）組合使用來校正系統像差、調整光束尺寸。在特定光開關設計中用于控制光束發散角。






二、光學材料：決定透鏡性能與光開關穩定性的基石

透鏡的性能、可靠性及適用波段，極大程度上取決于其所使用的光學材料。選擇合適的光學材料是設計和制造高性能光開關的基礎。以下是在光通信領域，尤其是光開關中常用的關鍵光學材料：

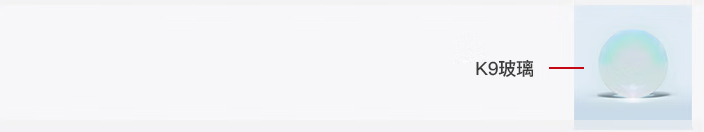

1.K9 光學玻璃：可見與近紅外的經典之選

• 核心優勢： 高均勻性、低光學畸變、優異的光學加工性能。

• 光開關價值： 作為激光薄膜（如增透膜、反射膜）的基底材料，具有良好的抗激光損傷能力。是制作工作于可見光及近紅外波段（如780nm, 850nm, 1310nm, 1550nm）光開關透鏡的常用、可靠且性價比較高的材料，為光開關提供穩定的光束操控基礎。

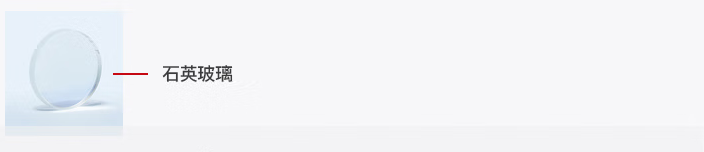

2. 石英玻璃 (熔融石英)：紫外到近紅外的全能選手

• 核心優勢： 極低的熱膨脹系數、極高的耐溫性、極好的化學穩定性、優異的紫外到近紅外透光性（尤其紫外波段）、良好的機械性能。

• 光開關價值： 特別適用于對熱穩定性、環境穩定性和紫外/深紫外波段透射有要求的光開關應用（如特定傳感或特殊光源集成）。其卓越的穩定性保證了光開關在嚴苛環境下的長期可靠運行。




3. 氟化鈣 (CaF?)：紫外到中紅外的低吸收王者

• 核心優勢： 在紫外到中紅外(250nm~7um)波段具有高透過率、低吸收、高激光損傷閾值。

• 光開關價值： 寬光譜透過特性使其適用于要求工作波段跨度較大的光開關。其低吸收和高激光閾值特性，使其成為高功率或特定波長（如準分子激光相關）光開關系統中透鏡的理想選擇，有效降低熱效應風險。

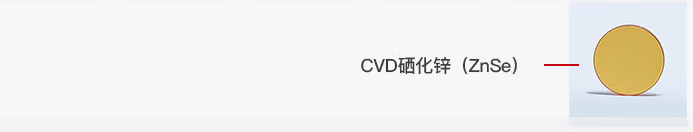

4. CVD 硒化鋅 (ZnSe)：中遠紅外高功率 CO? 激光光開關的理想窗口

• 核心優勢： 在中遠紅外波段（尤其是 10.6um CO? 激光）透光性能極佳、光傳輸損耗小、易于加工、環境適應能力強。

• 光開關價值： 是高功率 CO? 激光光開關系統中透鏡、窗口等元件的首選材料，確保高功率紅外光束高效、低損耗地通過和操控，是構建工業級高功率激光光路切換系統的關鍵。

5. 鍺 (Ge) 與 硅 (Si)：堅固耐用的紅外透鏡主力

鍺 (Ge)：

• 核心優勢： 高折射率、高努氏硬度、良好的 3-12um 紅外透光性（尤其 8-12um）。

• 光開關價值： 折射率高通常需鍍制增透膜。其高硬度和良好的機械性能，使其適用于需要較高結構強度的紅外光開關系統（如熱成像、夜視系統光路切換），確保在振動或沖擊環境下的穩定性。

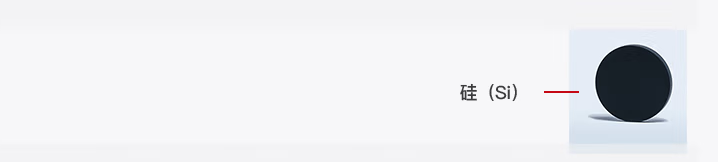

硅 (Si)：

• 核心優勢： 超高硬度、化學惰性、在 1.2-7um 波段透光性好，獨特優勢在于在遠紅外波段 (30-300um) 也具有優異的透光性。

• 光開關價值： 適用于中紅外波段和需要遠紅外透過的特殊光開關應用（如太赫茲技術相關）。其高硬度和惰性也提供了良好的環境耐受性。

三、廣西科毅光通信：以光學材料技術驅動光開關創新

廣西科毅光通信科技有限公司 (Coreray) 深刻理解透鏡技術與光學材料科學在構建高性能、高可靠光開關中的核心地位。我們不僅掌握上述關鍵材料的特性與應用場景，更注重于：

• 材料選型優化： 根據客戶光開關的具體工作波段、功率、環境要求，精準匹配最適宜的光學材料，在性能、成本、可靠性間取得最佳平衡。

• 精密光學設計： 運用先進的光學設計軟件，結合材料特性，優化透鏡曲率、厚度、組合方式，實現光束在光開關內部的最優操控路徑，最大限度降低插入損耗，提高串?dāng)_抑制比。

• 先進鍍膜工藝： 在選定的光學材料基底上，鍍制高性能增透膜、分光膜、反射膜，進一步提升透鏡在目標波段的透射率、反射率或特定功能，滿足光開關復雜光路設計需求。

• 嚴苛質量控制： 從原材料到成品，實施嚴格的質量檢測流程，確保每一片應用于科毅光開關的透鏡都具備卓越的光學性能和長期穩定性。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
