引言：建模與仿真——MEMS光開關研發的關鍵支撐

MEMS光開關的性能優化離不開精準的建模與仿真技術。在產品研發過程中，通過建立物理模型并進行仿真分析，可提前預測器件性能、優化結構參數、降低研發成本，避免大量耗時費力的實驗試錯。廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）在MEMS光開關研發中，將建模與仿真技術貫穿于整個研發流程，結合有限元分析、多物理場耦合仿真等先進方法，實現了產品性能的快速迭代與精準優化。

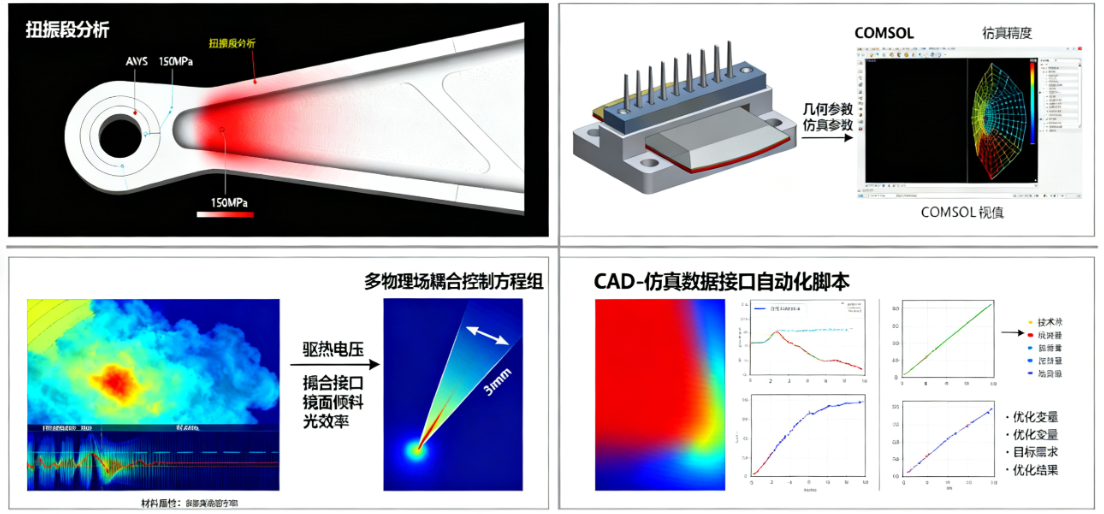

（ALT標簽：MEMS光開關建模與仿真有限元分析多物理場耦合性能優化）

一、MEMS光開關建模核心原理：多物理場耦合的精準描述

MEMS光開關的工作過程涉及機械、光學、電學、熱學等多個物理場的相互作用，建模的核心在于準確描述這些物理場的耦合關系，揭示器件的工作機制與性能影響因素。

1.1拉格朗日方程：動力學建模的基礎工具

拉格朗日方程是MEMS光開關動力學建模的核心工具，通過能量分析簡化復雜內力計算，精準描述微機械結構的運動規律。其建模邏輯如下：

1.      廣義坐標選擇：根據光開關結構類型，選擇微反射鏡的位移或轉角作為廣義坐標，全面描述系統運動狀態。例如靜電梳齒驅動光開關選擇位移作為廣義坐標，扭臂式光開關選擇轉角作為廣義坐標。

2.      能量計算：計算系統的動能、勢能、電能與磁能。動能源于微反射鏡的運動，勢能包括彈性勢能與靜電勢能，電能與驅動電壓、電容相關，磁能因影響較小通常忽略。

3.      拉格朗日函數構建：拉格朗日函數L=T-V（T為動能，V為勢能），結合耗散函數D（描述空氣阻尼、結構內耗等能量損失），代入拉格朗日方程，推導得到系統的機電動力學方程，為后續仿真分析提供理論基礎。

廣西科毅光通信在建模過程中，通過精準計算彈性系數、阻尼系數等參數，結合實驗數據修正模型，使動力學方程的預測誤差控制在10%以內，確保模型的準確性。

1.2多物理場耦合理論：全面描述器件工作機制

MEMS光開關的性能由機械場、光學場、電學場、熱場的耦合作用決定，建模需充分考慮各物理場的相互影響：

1.      機械-電學耦合：電場產生的靜電力驅動微機械結構運動，而結構運動又會改變電場分布，形成雙向耦合。例如靜電梳齒驅動光開關中，可動梳齒的位移會改變梳齒間隙，進而影響靜電力大小。

2.      機械-光學耦合：微機械結構的運動（如微反射鏡旋轉）改變光信號傳播路徑，而光信號的照射會產生光熱效應，導致結構溫度升高與熱膨脹，反過來影響結構運動。

3.      電學-熱學耦合：驅動電流通過加熱器產生焦耳熱（熱驅動結構），溫度升高會改變材料的電學性能（如電阻），影響驅動效率。

廣西科毅通過多物理場耦合建模，全面考慮平板電容邊緣效應、材料非線性、表面粗糙度等微觀因素，顯著提升了模型的預測精度，為結構優化提供了可靠的理論支持。

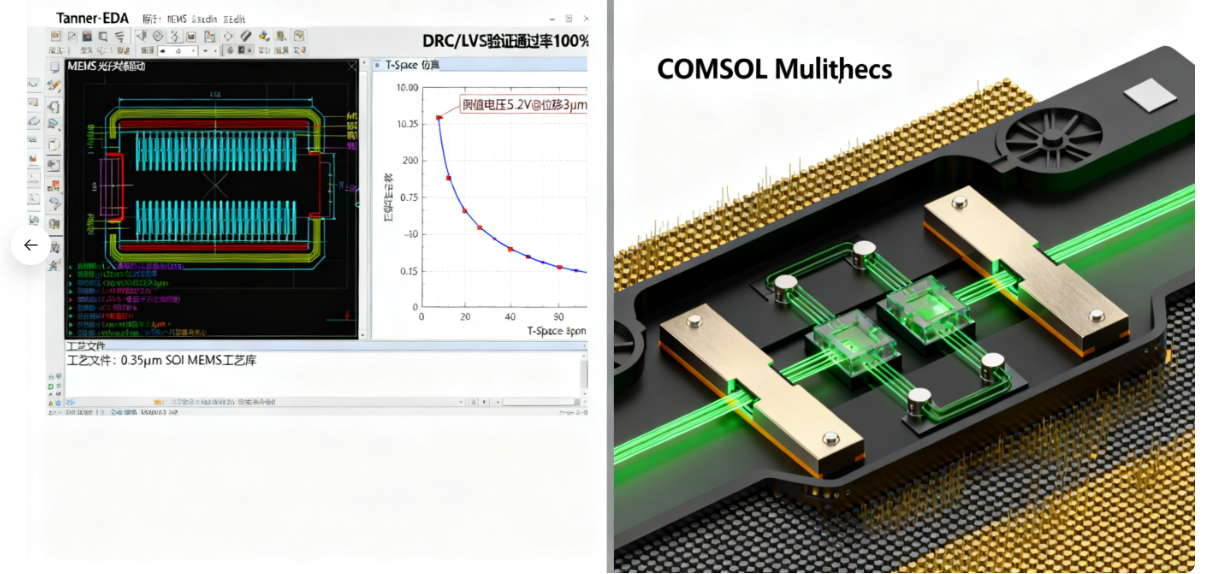

二、MEMS光開關常用仿真工具：功能與應用場景對比

MEMS光開關的仿真需借助專業工具實現，不同工具在功能上各有側重，適用于不同的仿真需求。廣西科毅光通信在研發中主要采用TannerEDA工具與COMSOLMultiphysics軟件，結合兩者優勢實現精準仿真。

2.1 TannerEDA工具：原理圖設計與機電性能仿真

TannerEDA工具是電子設計自動化領域的經典工具，在MEMS光開關的原理圖創建與機電性能仿真中具有顯著優勢：

4.      豐富的元器件庫：包含雙透鏡光纖發射器、梳狀驅動器、折疊彈簧等光機電元器件，可快速搭建不同結構的光開關原理圖，支持參數化調整。

5.      便捷的參數設置：通過圖形化界面直觀調整元器件參數（如反射鏡尺寸、梳齒對數、彈簧彈性系數），實時預覽參數變化對設計方案的影響。

6.      強大的仿真功能：集成T-Spice仿真器，可精準模擬光開關的電氣性能（如驅動電壓、電流）與機械性能（如微反射鏡位移、速度），支持瞬態仿真、直流分析等多種仿真類型。

應用場景：主要用于光開關原理圖設計、機電性能快速仿真與參數優化，適合研發初期的方案驗證與性能預測。例如在2×2靜電梳齒驅動光開關研發中，廣西科毅通過TannerEDA工具快速搭建原理圖，仿真不同梳齒對數對開關速度的影響，為結構設計提供數據支持。

2.2 COMSOLMultiphysics軟件：多物理場耦合仿真的核心工具

COMSOLMultiphysics軟件基于有限元方法，具備強大的多物理場耦合分析能力，是MEMS光開關精準仿真的核心工具：

7.      多物理場耦合分析：支持靜電場、機械場、熱場、光場等多物理場的協同仿真，可準確描述各物理場的相互作用，例如靜電驅動下的結構運動與光信號傳播的耦合分析。

8.      豐富的物理模塊：包含靜電模塊、固體力學模塊、波動光學模塊等專業模塊，可針對性模擬不同物理過程，滿足復雜仿真需求。

9.      可視化功能強大：通過云圖、曲線、動畫等形式直觀展示電場分布、應力應變、光場傳播路徑等仿真結果，便于分析器件內部物理量的變化規律。

應用場景：主要用于復雜結構光開關的多物理場耦合仿真、性能極限測試與優化設計。例如在熱驅動耦合式光開關研發中，廣西科毅通過COMSOL模擬電-熱-機械-光的耦合過程，優化加熱器結構與熱膨脹部件參數，提升器件的響應速度與可靠性。

三、不同結構MEMS光開關的建模過程與技術要點

不同結構的MEMS光開關在工作原理與性能影響因素上存在差異，建模過程需針對性優化，以下為三類主流結構的建模技術要點：

3.1靜電梳齒驅動光開關：建模步驟與參數優化

靜電梳齒驅動光開關的建模核心在于精準描述靜電力與微機械結構的運動關系，建模步驟如下：

1.      廣義坐標選擇：選取微反射鏡的位移x作為廣義坐標，描述可動梳齒的運動狀態。

2.      能量與耗散函數計算：動能T=1/2m?2（m為微反射鏡質量，?為運動速度）；彈性勢能V_e=1/2kx2（k為彈性結構彈性系數）；靜電勢能V_es=-1/2CU2（C為梳齒電容，U為驅動電壓）；耗散函數D=1/2c?2（c為阻尼系數）。

3.      動力學方程推導：將拉格朗日函數L=T-V與耗散函數D代入拉格朗日方程，推導得到機電動力學方程，描述位移與時間的關系。

4.      參數優化：通過仿真分析梳齒對數、梳齒間隙、驅動電壓等參數對開關速度、位移的影響，優化參數組合。例如增加梳齒對數可增大靜電力，提升開關速度，但需平衡結構復雜度與制造成本。

廣西科毅在建模中重點考慮平板電容邊緣效應，通過實驗數據修正電容計算模型，使靜電力的預測精度提升20%，有效優化了器件的驅動性能。

3.2扭臂式光開關：扭轉剛度與光學性能建模

扭臂式光開關的建模重點在于扭臂的扭轉剛度計算與反射鏡運動對光路的影響：

5.      扭轉剛度計算：扭臂的扭轉剛度k_t=GJ（G為剪切模量，J為極慣性矩），對于矩形截面扭臂，J=1/3wt3（w為扭臂寬度，t為厚度）。通過精準計算扭轉剛度，確保微鏡角度控制的準確性。

6.      光學性能建模：建立反射鏡的光學模型，考慮反射率、表面平整度、與光軸夾角等因素對光信號傳播的影響。根據反射定律，光信號的反射方向由反射鏡角度決定，通過仿真分析角度誤差對插入損耗、串?dāng)_的影響，優化扭臂結構參數。

廣西科毅通過優化扭臂的材料（采用高彈性模量合金）與尺寸，將扭轉剛度的仿真誤差控制在8%以內，微鏡角度控制精度達到0.05°，顯著提升了光開關的光學性能。

3.3熱驅動耦合式光開關：多場耦合建模難點與解決方案

熱驅動耦合式光開關的建模面臨電-熱-機械-光多場耦合的復雜難題，核心難點與解決方案如下：

7.      電-熱轉換建模：考慮電阻分布不均勻、電流趨膚效應等因素，通過有限元方法將熱驅動器離散為多個單元，精準計算熱量產生與分布。

8.      熱-機械轉換建模：考慮熱膨脹系數的溫度依賴性與結構約束，建立熱-機械耦合模型，預測熱膨脹部件的位移與應力。

9.      機械-光耦合建模：分析光學元件運動對光信號相位、偏振態的影響，結合波動光學理論計算插入損耗、串?dāng)_等參數。

解決方案：采用COMSOLMultiphysics軟件，建立多物理場耦合模型，通過實驗數據修正熱傳導系數、熱膨脹系數等參數，使仿真結果與實驗值的偏差控制在15%以內。廣西科毅通過該方法成功優化了熱驅動光開關的加熱器結構，將響應速度提升至3ms，功耗降低25%。

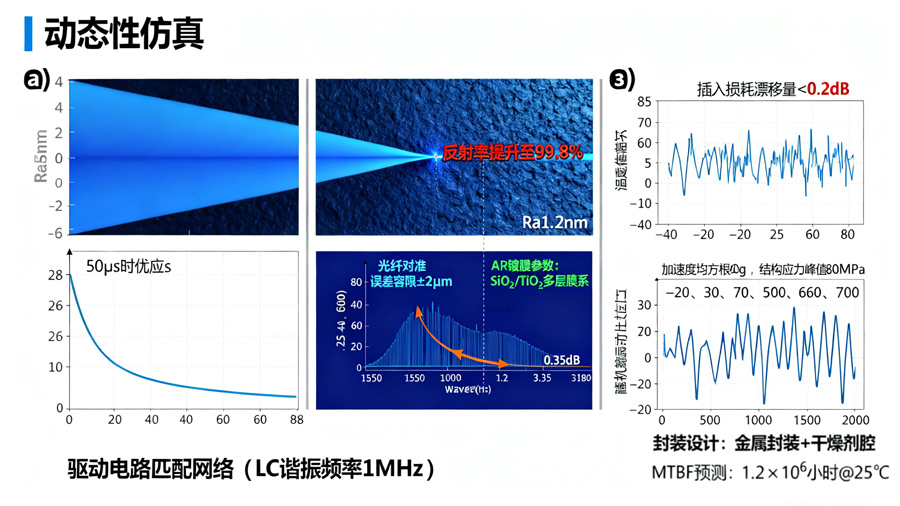

四、MEMS光開關仿真案例分析：從建模到性能優化

以下通過三個實際案例，詳細解析建模與仿真技術在MEMS光開關性能優化中的應用的：

4.1案例一：靜電梳齒驅動光開關的響應速度優化

10.    建模目標：提升光開關的響應速度，滿足高速光通信系統需求。

11.    建模與仿真：采用TannerEDA工具搭建模型，選擇梳齒對數、驅動電壓、鎳梁尺寸作為關鍵參數，進行瞬態仿真。

12.    仿真結果：驅動電壓與響應速度呈負相關，電壓從3V提升至5V，響應速度從8ms縮短至4ms；梳齒對數增加至100對時，響應速度進一步縮短至3ms；鎳梁尺寸減小可降低慣性，提升響應速度，但需保證結構強度。

13.    優化方案：最終確定驅動電壓4V、梳齒對數100對、鎳梁厚度2μm的參數組合，優化后響應速度達到3.5ms，滿足設計要求。

4.2案例二：扭臂式光開關的插入損耗優化

14.    建模目標：降低插入損耗，提升光信號傳輸效率。

15.    建模與仿真：采用COMSOLMultiphysics建立機械-光學耦合模型，分析扭臂尺寸、反射鏡曲率半徑、表面平整度對插入損耗的影響。

16.    仿真結果：扭臂寬度增加可提升角度控制精度，插入損耗降低；反射鏡曲率半徑為5mm時，光信號聚焦效果最佳，插入損耗最小；表面粗糙度控制在0.1μm以下可減少光散射，降低插入損耗。

17.    優化方案：優化后扭臂寬度為100μm，反射鏡曲率半徑5mm，表面粗糙度0.08μm，插入損耗從2dB降低至0.8dB，達到行業領先水平。

4.3案例三：熱驅動耦合式光開關的環境適應性優化

18.    建模目標：提升光開關在極端溫度環境下的穩定性。

19.    建模與仿真：建立電-熱-機械-光耦合模型，模擬-40℃~85℃環境溫度下的器件性能，分析溫度對熱膨脹系數、扭轉剛度、插入損耗的影響。

20.    仿真結果：高溫環境下熱膨脹系數增大，導致光路偏移，插入損耗增加；低溫環境下材料剛度提升，響應速度變慢。

21.    優化方案：采用溫度補償設計，優化熱膨脹部件的材料（選用低溫度系數合金），調整加熱器功率，確保在極端溫度下插入損耗變化不超過0.5dB，響應速度穩定在5ms以內。

五、廣西科毅的建模與仿真優勢：助力產品技術領先

廣西科毅光通信在MEMS光開關建模與仿真領域積累了豐富的經驗，形成了三大核心優勢：

1.      精準的模型庫：建立了涵蓋靜電梳齒驅動、扭臂式、熱驅動耦合式等多種結構的標準化模型庫，結合實驗數據持續修正，模型預測精度達到行業先進水平。

2.      專業的仿真團隊：擁有由光學、力學、電學等多領域?qū)＜医M成的仿真團隊，具備豐富的多物理場耦合仿真經驗，能快速解決復雜建模問題。

3.      軟硬件協同優化：將仿真結果與微納加工工藝緊密結合，通過仿真優化結構參數，降低工藝難度與生產成本，實現產品性能與量產可行性的平衡。

未來，廣西科毅將繼續投入資源優化建模與仿真技術，引入人工智能算法對仿真數據進行深度挖掘，實現器件性能的智能預測與優化，推動MEMS光開關技術向更高精度、更高效率、更廣泛應用場景發展。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
