光通信時代，MEMS光開關為何成為核心選擇？

在5G、數據中心、云計算爆發式發展的今天，光通信以高帶寬、低損耗、抗干擾的核心優勢，成為支撐數字經濟的關鍵基礎設施。光開關作為光通信系統中實現光路切換與選擇的核心器件，直接決定了網絡的靈活性、可靠性與傳輸效率。廣西科毅光通信科技有限公司（官網：www.www.noblecapitaluk.com）深耕光通信領域多年，專注于MEMS光開關等核心器件的研發與生產，憑借技術創新與品質把控，為全球客戶提供高性能光開關解決方案。

MEMS光開關作為光開關家族的核心成員，融合了傳統機械式光開關與波導開關的雙重優勢，既具備低插損、低串?dāng)_、高消光比的光學性能，又擁有小體積、高集成度、快速響應的技術特點。其對光信號格式、波長、協議無特殊要求，完美契合未來光網絡“透明化、可擴展”的發展趨勢，已廣泛應用于光交叉連接（OXC）、光分插復用（OADM）、光線路保護（OLP）及光學測試等關鍵場景，成為光通信網絡升級的核心支撐器件。本文將從原理、結構、優勢三大維度，全面解析MEMS光開關的核心價值。

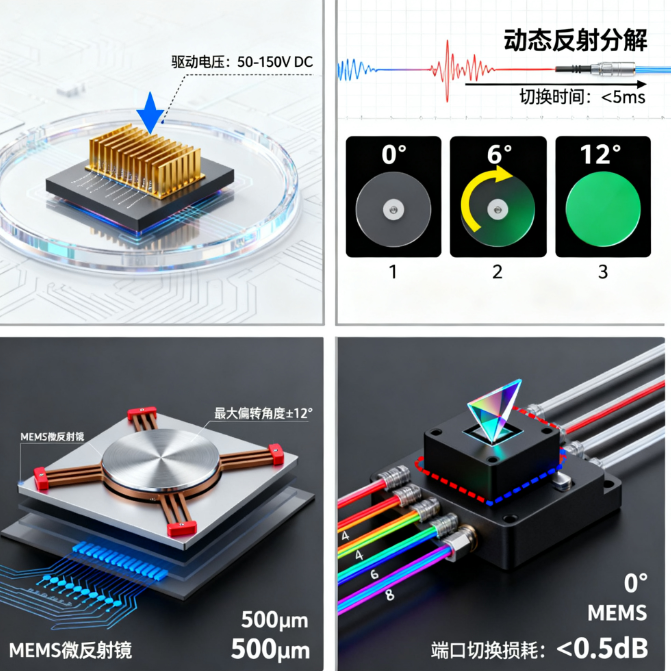

一、MEMS光開關核心工作原理：多物理場協同的精密控制

MEMS光開關基于微機電系統（MEMS）技術，通過微機械結構的精準運動改變光信號傳播路徑，實現光路切換。其工作過程涉及機械、光學、電學等多物理場的協同作用，核心邏輯可概括為“電信號驅動-微結構運動-光路徑切換”的閉環流程。

以應用最廣泛的靜電梳齒驅動MEMS光開關為例，其工作原理可分為三個關鍵步驟：

1.      電信號輸入與驅動力產生：當驅動電壓施加于光開關的梳齒結構時，固定梳齒與可動梳齒之間形成不均勻電場，基于平行板電容器原理產生靜電吸引力。靜電力的大小與梳齒對數、交疊面積成正比，與梳齒間隙成反比，通過優化結構參數可精準控制驅動力大小。

2.      微機械結構運動：靜電力驅動可動梳齒帶動微反射鏡運動（旋轉或傾斜），微反射鏡的運動精度直接決定光路切換的準確性。廣西科毅光通信在研發中通過優化彈性結構設計，將微反射鏡的運動誤差控制在微米級，確保光路切換的穩定性。

3.      光信號路徑切換：準直后的光信號照射到微反射鏡表面，根據反射定律，微反射鏡的角度變化會改變光信號的反射方向，使光信號精準耦合至目標輸出光纖，完成光路切換。整個過程響應速度可達毫秒甚至微秒級，滿足高速光通信系統的切換需求。

除靜電驅動外，扭臂式結構通過扭矩控制微鏡旋轉，熱驅動耦合式結構利用材料熱膨脹特性實現驅動，不同驅動方式的核心原理均圍繞“電-機-光”的協同作用，只是在驅動力產生機制上存在差異。

二、三大主流MEMS光開關結構類型：特性與應用場景對比

MEMS光開關的結構設計直接決定其性能指標與應用場景。廣西科毅光通信結合不同行業需求，研發了靜電梳齒驅動、扭臂式、熱驅動耦合式三類核心結構的MEMS光開關，以下為詳細解析：

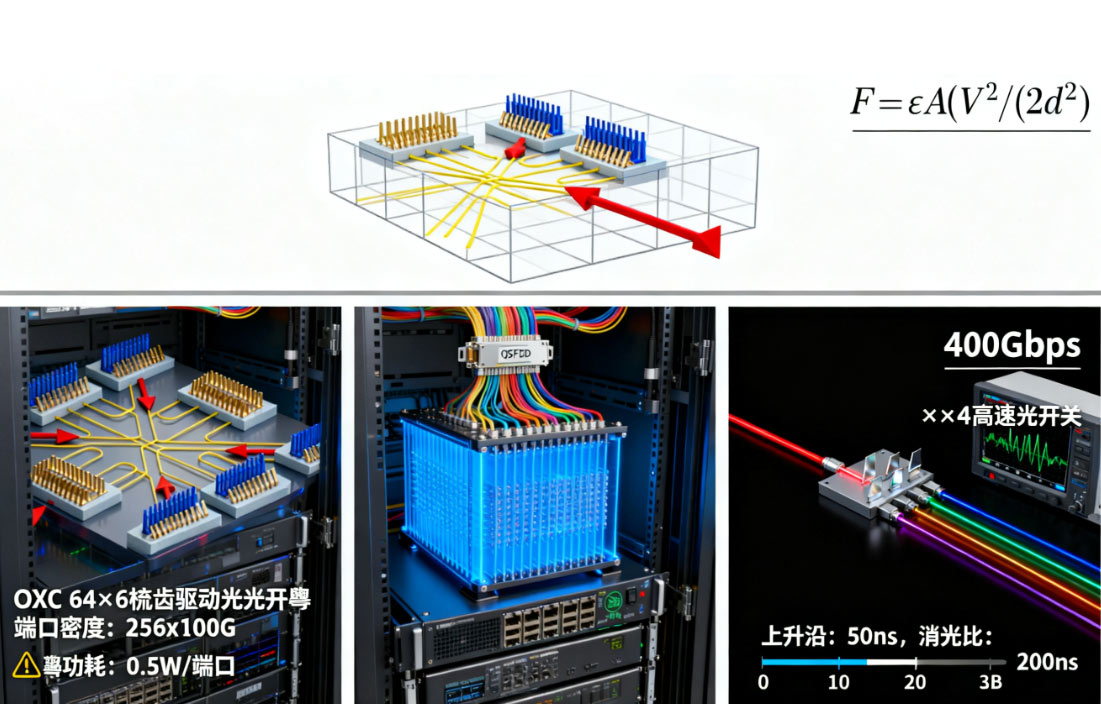

2.1靜電梳齒驅動光開關：高速響應的主流選擇

靜電梳齒驅動結構是目前應用最廣泛的MEMS光開關類型，由固定梳齒、可動梳齒及彈性支撐結構組成，核心優勢集中在高速、低功耗與高集成度。

1.      核心特性：靜電力在小尺寸下效率高，可實現微秒級開關速度，滿足高速光通信系統對快速切換的需求；結構與微電子制造工藝兼容，適合大規模集成，能有效減小器件體積與生產成本；功耗低，符合綠色通信發展理念，可廣泛應用于數據中心等對能耗敏感的場景。

2.      應用場景：重點應用于數據中心光交叉連接（OXC）、高速光傳輸系統、光學測試儀器等，尤其適合需要頻繁切換光路且對響應速度要求高的場景。廣西科毅光通信的靜電梳齒驅動光開關已實現1×8、2×2等多種端口配置，插入損耗低至0.5dB，串?dāng)_小于-60dB，性能達到行業領先水平。

3.      技術優化：針對靜電力隨間隙增大快速衰減的局限性，廣西科毅通過優化梳齒對數（最高可達120對）、減小梳齒間隙（最小至2μm）等方式，提升驅動力與運動行程，確保在復雜工況下的穩定運行。

2.2扭臂式光開關：高精度光路切換的優選方案

扭臂式結構通過扭臂的扭轉運動帶動微鏡旋轉，核心優勢在于角度控制精度高、穩定性強，適合對光路切換準確性要求嚴苛的場景。

4.      核心特性：扭臂采用高彈性材料制成，基于彈性力學原理，扭轉角度與施加扭矩成正比，可實現納米級角度控制，有效降低插入損耗與串?dāng)_；結構穩定性強，長期使用過程中彈性性能衰減小，確保器件壽命（廣西科毅光開關產品壽命可達10^9次切換）；設計靈活，可通過調整扭臂長度、寬度、厚度等參數，適配不同場景的性能需求。

5.      應用場景：主要用于光分插復用（OADM）系統、光纖傳感網絡、精密光學測試等場景。例如在OADM系統中，扭臂式光開關可精準實現光信號的分插復用，確保信號傳輸?shù)耐暾耘c穩定性。

6.      技術亮點：廣西科毅光通信在扭臂式光開關研發中，采用新型彈性材料與微納加工工藝，將扭臂的扭轉剛度誤差控制在5%以內，微鏡角度控制精度達到0.1°，顯著提升了器件的光學性能。

2.3熱驅動耦合式光開關：大行程驅動的特殊場景適配

熱驅動耦合式結構利用材料熱膨脹特性產生驅動力，核心優勢在于驅動力大、抗干擾能力強，適合需要大行程驅動的特殊場景。

7.      核心特性：通過電阻加熱器產生焦耳熱，驅動熱膨脹部件變形，可實現較大的位移或角度變化（最大行程可達50μm）；對環境干擾（如溫度、濕度變化）不敏感，在惡劣環境下仍能保持穩定性能；制造工藝相對簡單，成本優勢明顯，適合大規模生產。

8.      應用場景：重點應用于航天軍事通信、工業控制、戶外光通信系統等場景。例如在航天衛星光通信中，熱驅動耦合式光開關可在極端溫度與輻射環境下穩定工作，確保衛星間數據傳輸?shù)目煽啃浴?/span>

9.      技術突破：針對熱驅動響應速度較慢的問題，廣西科毅通過優化熱驅動器結構與材料（采用高導熱系數合金），將開關速度提升至5ms以內，同時降低功耗30%，兼顧了大行程與高效率。

三、MEMS光開關的核心優勢：為何成為光通信領域首選？

相較于傳統機械式光開關、波導開關等類型，MEMS光開關在性能、兼容性、擴展性等方面具備顯著優勢，成為光通信網絡升級的核心選擇：

3.1光學性能卓越，傳輸損耗更低

MEMS光開關繼承了傳統機械式光開關的低插損、低串?dāng)_、高消光比優勢，同時通過微納加工工藝優化，進一步提升了光學性能。廣西科毅光通信的MEMS光開關產品插入損耗普遍低于1dB，串?dāng)_小于-55dB，消光比高于40dB，能有效減少光信號傳輸過程中的能量損失，確保信號傳輸質量。

3.2響應速度快，適配高速傳輸需求

隨著數據流量的爆發式增長，光通信系統對光路切換速度的要求日益提高。MEMS光開關的響應速度可達微秒至毫秒級，遠超傳統機械式光開關（毫秒至秒級），能滿足高速光傳輸系統、數據中心等場景的快速切換需求，減少信號傳輸延遲。

3.3集成度高，節省部署空間

MEMS光開關基于微機電系統技術，器件尺寸可縮小至毫米級，且易于實現大規模集成。例如廣西科毅的1×32端口MEMS光開關，體積僅為傳統機械式光開關的1/10，可大幅節省數據中心、通信機房的部署空間，降低基建成本。

3.4兼容性強，適配多場景應用

MEMS光開關對光信號的格式、波長、協議、調制方式無特殊要求，可適配850nm-1650nm全波段光信號，兼容SDH、WDM、OTN等多種光通信協議，能靈活部署于不同類型的光通信網絡中，具備極強的通用性。

3.5可靠性高，使用壽命長

通過優化材料選擇與結構設計，MEMS光開關的機械磨損極小，使用壽命可達10^9次切換以上。廣西科毅光通信的產品經過高低溫測試（-40℃~85℃）、振動測試、濕度測試等多輪環境可靠性測試，能在復雜環境下穩定運行，滿足工業級、航天級應用需求。

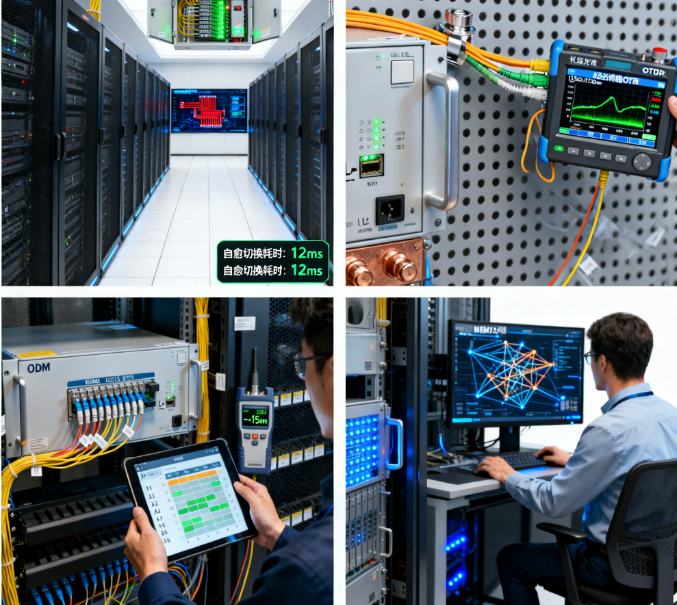

四、MEMS光開關的關鍵應用場景：賦能光通信全產業鏈

MEMS光開關憑借其卓越的性能優勢，已廣泛應用于光通信、光學測試、生物醫學等多個領域，成為推動相關產業發展的核心器件：

4.1光通信網絡：核心基礎設施支撐

10.    光交叉連接（OXC）：在骨干網、城域網中，MEMS光開關可實現光路的靈活調度與動態配置，提高網絡資源利用率，降低運維成本。例如在5G核心網中，OXC設備搭載MEMS光開關后，可實現毫秒級光路切換，滿足5G業務的低延遲需求。

11.    光分插復用（OADM）：在WDM系統中，MEMS光開關可精準實現光信號的分插復用，無需中斷整個鏈路，提升網絡的靈活性與可擴展性。

12.    光線路保護（OLP）：當光線路發生故障時，MEMS光開關可快速切換至備用線路（切換時間小于10ms），確保通信鏈路的連續性，降低故障損失。

4.2數據中心：提升數據傳輸效率

隨著云計算、大數據的發展，數據中心的服務器數量與數據流量呈指數級增長，對內部光互連網絡的要求日益提高。MEMS光開關可應用于數據中心的光交換矩陣，實現服務器之間的高速互連，提升數據傳輸效率；同時，其高集成度特性可減少交換設備的體積與能耗，降低數據中心的運營成本。

4.3光學測試：精準高效的測試工具

在光器件生產測試、光通信系統調試等場景中，MEMS光開關可實現多光路的自動切換，替代人工操作，提高測試效率與準確性。例如在光纖跳線測試中，MEMS光開關可快速切換不同測試光路，實現批量測試，大幅縮短測試周期。

4.4特殊領域：極端環境下的可靠選擇

在航天軍事、工業控制等特殊領域，MEMS光開關的高可靠性與抗干擾能力得到充分體現。例如在衛星光通信系統中，MEMS光開關可在真空、極端溫度、輻射環境下穩定工作，實現衛星間的高速數據傳輸；在工業控制場景中，可耐受振動、粉塵等惡劣環境，確保工業光網絡的穩定運行。

MEMS光開關作為光通信領域的核心器件，其性能直接影響光網絡的傳輸效率與可靠性。廣西科毅光通信科技有限公司深耕MEMS光開關研發與生產多年，憑借強大的技術研發團隊、先進的微納加工工藝與嚴格的品質控制體系，打造了涵蓋靜電梳齒驅動、扭臂式、熱驅動耦合式等多種結構的MEMS光開關產品，可滿足光通信、數據中心、航天軍事等多領域的應用需求。

未來，廣西科毅將持續聚焦技術創新，圍繞“更高速、更低損耗、更高集成度”的發展方向，不斷優化MEMS光開關的性能與結構，同時結合人工智能、機器學習等新興技術，實現產品的智能優化與定制化開發。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.noblecapitaluk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
